Isolerade kretsbrytarsystem: hur de fungerar och hur man väljer

En ingenjör som arbetade på en ny lågspänningsväxel beskrev en gång det klassiska dilemmat för en 1 600 A-matare: en gjuten höljesbrytare som knappt täckte betyget, eller en full luftströmbrytare som kändes som överdriven. Den isolerade kretsbrytaren (ICCB) sitter i mitten och den löser exakt det problemet i tusentals installationer. Rent praktiskt är ett ICCB-system en högpresterande gjuten höljebrytare i ett helisolerat hölje, normalt utrustad med elektroniskt utlösningsskydd och ofta anordnad i en utdragsvagga. Den här artikeln förklarar vad kategorin betyder, hur den kan jämföras med gjutna hölje och luftströmbrytare och vad du ska kontrollera innan du anger en.

Vad är ett kretsbrytarsystem med isolerat hölje

En isolerad höljesbrytare är i sin kärna en kraftig gjuten höljesbrytare. Namnet beskriver huset: alla strömförande delar sitter inuti en isolerad låda gjuten av härdplast eller glasförstärkt polyester. Denna konstruktion håller enheten kompakt samtidigt som den innehåller ljusbågen under avbrott. De flesta ICCB:er fungerar i intervallet 800 A till 5 000 A, med vanliga ramstorlekar på 800 A, 1 600 A, 2 000 A, 3 200 A och 4 000 A. De delar den grundläggande växlingsmekaniken hos en MCCB, men lägger till den prestandamarginal och servicevänlighet som kritiska matare kräver.

Tre funktioner skiljer en ICCB från en standard MCCB. För det första ger en tvåstegs lagrad energimekanism konsekvent öppning och stängning oavsett hur långsamt operatören rör handtaget. För det andra ersätter en elektronisk utlösningsenhet den termiska magnetiska utlösningen, och erbjuder justerbara inställningar för lång tid, kort tid, momentan och jordfel. För det tredje finns större ramar med utdragskonstruktion, så att brytaren kan dras ut för inspektion eller utbyte utan att lossa samlingsskenor. Tillsammans gör dessa funktioner att en ICCB beter sig mer som en luftströmbrytare samtidigt som den bevarar ett gjutet fodavtryck.

Varför systemdelen är viktig

Ordet "system" i kretsbrytare med isolerat hölje är inte tillfälligt. I en växel fungerar aldrig brytaren ensam. Den är ihopkopplad med en utlösningsenhet, utdragsvagga, mekaniska förreglingar, hjälpkontakter, shuntutlösnings- eller underspänningsutlösare, jordfelssensorer och ibland en kommunikationsmodul. Den elektroniska utlösningsenheten är hjärtat i arrangemanget. Justerbara värden för lång- och korttidsupptagning och fördröjning gör selektivitet möjlig: ett fel på en nedströms matare åtgärdas innan huvudbrytaren löser ut. Utan samordning kan ett enda fel mörka en hel anläggning.

När en specifikation kräver LSIG-skydd eller fjärrövervakning kan en termisk-magnetisk MCCB inte leverera det, men en brytare med en mikroprocessorstyrd utlösningsenhet kan. Många växelbyggare använder nu den formgjutna höljesklassen som standard för fastmonterade matare och reservera utdragslägen för elnät och bindare. En modern kraftfördelningsbrytare som t.ex 100 A till 1 600 A MTNSX strömbrytare i formgjuten hölje täcker en stor del av dessa mataruppgifter med ett fotavtryck som passar kompakta fack.

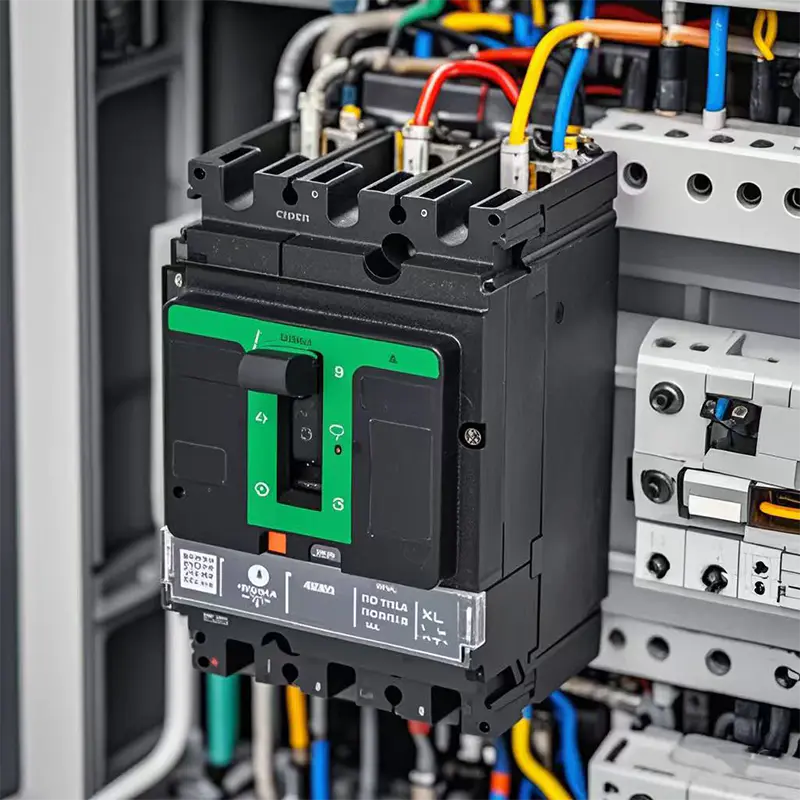

MT-NSX 3/4P 100A-630A AC-formad kretsbrytare för industri och kommersiell Mingtuo, Kina grossist MT-NSX 3/4P 100A-630A AC-formad kretsbrytare för industriella och kommersiella distributionsleverantörer och MT-N... Visa produkt →

ICCB-system vs. gjuten hölje vs. luftströmbrytare

En direkt jämförelse klargör var varje teknik passar i lågspänningsdistribution.

Tabellen gör en poäng tydlig: ICCB:er upptar utrymmet mellan högpresterande gjutna höljesbrytare och luftbrytare. De tillhandahåller det mesta av servicebarheten och selektiviteten hos en ACB i ett paket som enkelt integreras i kompakta ställverk. Avvägningarna dyker upp i ytterligheterna. Under ungefär 800 A är en välbyggd MCCB mer ekonomisk. Över 3 200 A, eller när växeln redan är dimensionerad kring vanliga ACB-fack, blir en luftströmbrytare det praktiska valet.

Där isolerade fallbrytarsystem tjänar sin plats

ICCB-system är sällan det billigaste alternativet, men de blir det rätta alternativet när tre förhållanden överlappar varandra: mataren behöver verklig strömförande marginal, skyddsstudien kräver justerbara kurvor och underhåll utan långvarig avstängning förväntas. Typiska installationer inkluderar:

• Lågspänningstavlor och motorstyrningscentraler där huvud- eller kopplingspositioner behöver utdragbar service.
• Höghus och kommersiella matare där elutrymmet är trångt.
• Industriella anläggningar med kontinuerliga processer, där selektivitet och snabba byten minskar stilleståndstiden.
• Datacenter, sjukhus och andra kritiska anläggningar med dubbla flöden, automatisk överföring eller generatorsäkerhetskopiering.
• UPS-utgångs- och bypasskretsar, där elektroniska utlösningsenheter koordinerar med uppströms transformatorskydd.

I varje fall är den avgörande faktorn utlösningsenheten och ställverkskonfigurationen. Om en fast termisk-magnetisk brytare inte kan ge koordinationskurvan, övergår projektet till en elektronisk utlösningsklass. Om växelns layout också kräver utdragskonstruktion, specificerar du i praktiken ett ICCB-system eller en luftbrytare.

Vad du ska kontrollera innan du anger ett ICCB-system

En specifikation som ser ut som en enkel aktuell klassificering kan dölja flera tekniska detaljer. Arbeta igenom dessa punkter innan du bestämmer dig för en breaker-klass.

1. Kontinuerlig betyg och rammarginal. Välj en ram som är lika med eller över ledarampaciteten, med utrymme för framtida tillväxt.
2. Avbrytande betyg. Verifiera både slut- och servicebrottskapaciteten mot den beräknade felnivån.
3. Utlösningsenhetens funktioner. Bekräfta att långtids-, korttids-, momentan- och jordfelsinställningar är tillgängliga och justerbara på plats.
4. Selektivitetskoordination. Kontrollera koordinationen med uppströms transformatorskydd och nedströms matare, inklusive korttidsmotstånd.
5. Drag eller fast konstruktion. Bestäm om installationen behöver byta brytare utan att strömförsörja samlingsskenan.
6. Tillbehör och kommunikation. Inkludera underspänningsutlösning, shuntutlösning, hjälpkontakter eller busskommunikation vid behov.
7. Servicevillkor. Tillämpa nedstämpling för omgivningstemperatur, höjd över havet, luftfuktighet eller korrosiva miljöer.
8. Standarder och certifiering. Bekräfta överensstämmelse med IEC 60947-2, UL 489 eller standarden för destinationsmarknaden.

För applikationer i det övre ICCB-bandet, eller när växeln är uppbyggd kring luftbrytarfack, är det naturliga alternativet en utdragbar luftströmbrytare. Mingtuo Electrics MT-2000-3200A utdragbara luftströmbrytare för lågspänningsdistribution täcker intervallet 2 000 A till 3 200 A med den utdragningskonstruktion och avbrytande prestanda som förväntas av en huvudbrytare i den klassen.

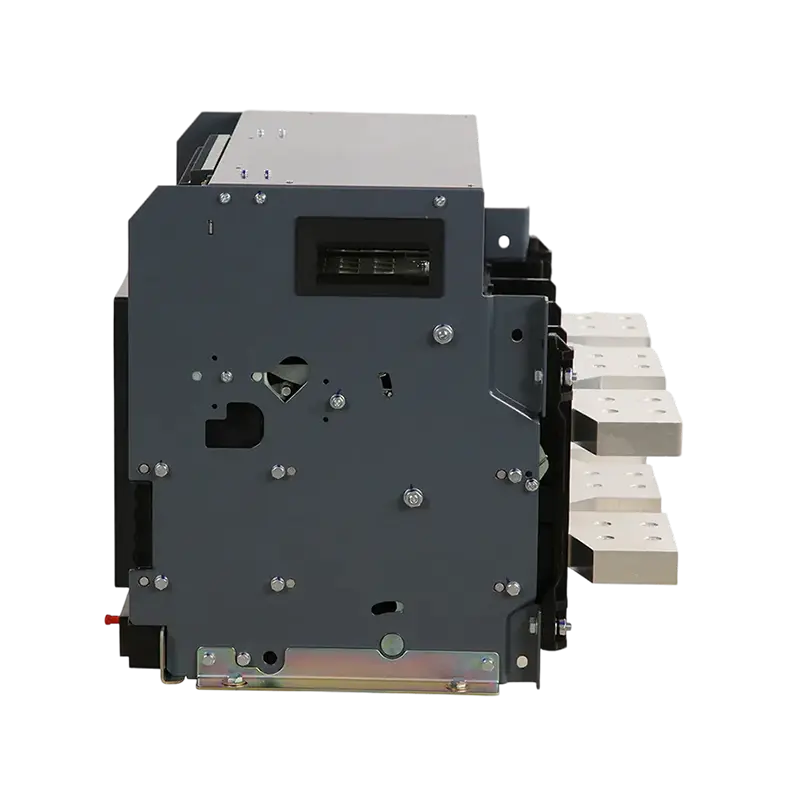

Lågspänningsdistributionsluftkretsbrytare Leverantörer, fabrik Mingtuo är grossist 2000–3200A leverantörer av utdragbara lågspänningsdistributionsluftkretsbrytare och lågspänningsluftkretsbrytare... Visa produkt →

Matcha tekniken till applikationen

Den bästa klassen är sällan den dyraste. En fast monterad, högpresterande MCCB hanterar många matare ekonomiskt. Ett ICCB-system med elektronisk utlösning passar när selektivitet och justerbarhet spelar roll. En uttags ACB vinner när växeln är stor, strömmen överstiger ungefär 3 200 A eller underhållsstrategin gynnar full uttagbarhet. Varje steg upp i klassen tillför kostnader och fotavtryck, så felnivå, koordination och servicebehov bör styra beslutet.

Produktutbudet från en enda tillverkare kan förenkla det beslutet. På den gjutna höljets sida täcker MTNSX-serien strömfördelning från 100 A till 1 600 A för fastmonterade matarapplikationer. På luftsidan, den NT/NW avancerad luftkretsbrytare klassad 1 600 A till 6 300 A tjänar fasta och utdragna huvud- och bindningspositioner, som sträcker sig bortom de praktiska gränserna för ICCB-ramar.

Avancerad luftkretsbrytare 1600A–6300A för fasta och utdragna installationer Sup Mingtuo, Kina, grossist avancerad luftkretsbrytare 1600A–6300A för leverantörer av fasta och utdragna installationer och avancerade luftkretsar ... Visa produkt →

Det är viktigt att förstå isolerade skyddssystem eftersom kategorin ligger precis där många verkliga projekt behöver skydd: tillräckligt hög prestanda för att ge selektivitet och servicevänlighet, tillräckligt kompakt för att passa faktiska elektriska rum och väldokumenterad nog att specificeras med tillförsikt. Börja med felberäkningar och en selektivitetsstudie, och ICCB-klassen visar sig ofta varken vara en kompromiss eller lyx, utan rätt passform. Vår val av lågspännings- och mellanspänningsbrytare går genom hela området från MCCB till ACB till vakuumbrytare. För specifika växelkrav kan ingenjörsteamet på Mingtuo Electric kan granska ramstorlekar, utlösningsenheter och utdragningsarrangemang mot din lastprofil.
