Beskrivning:

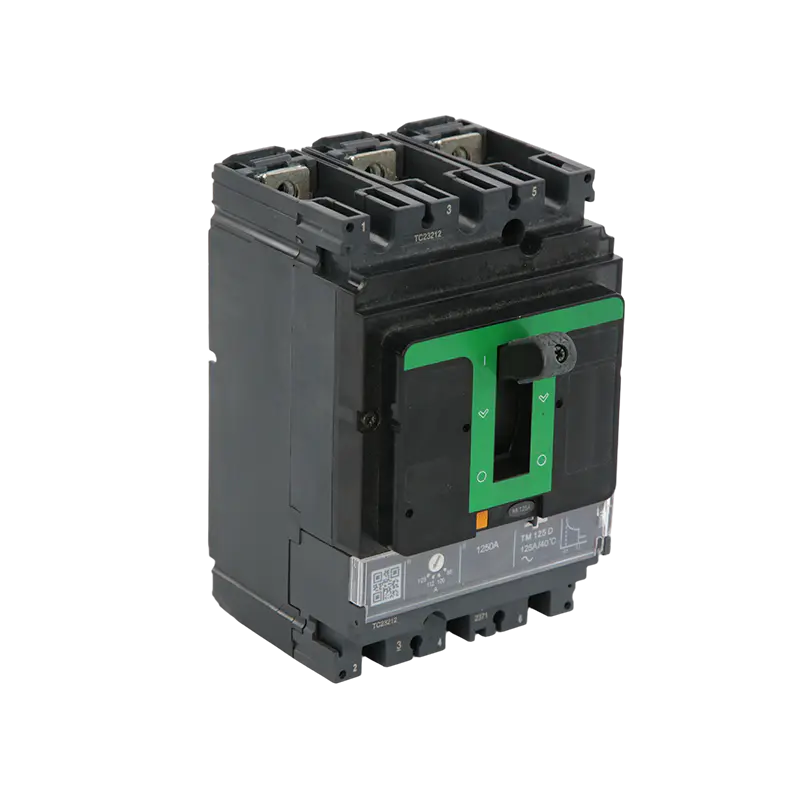

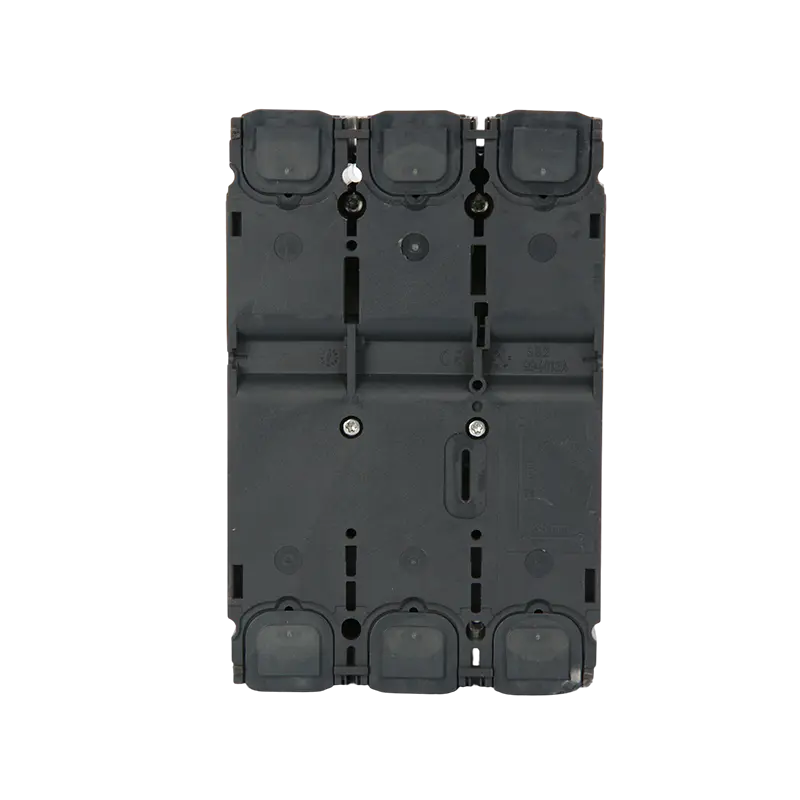

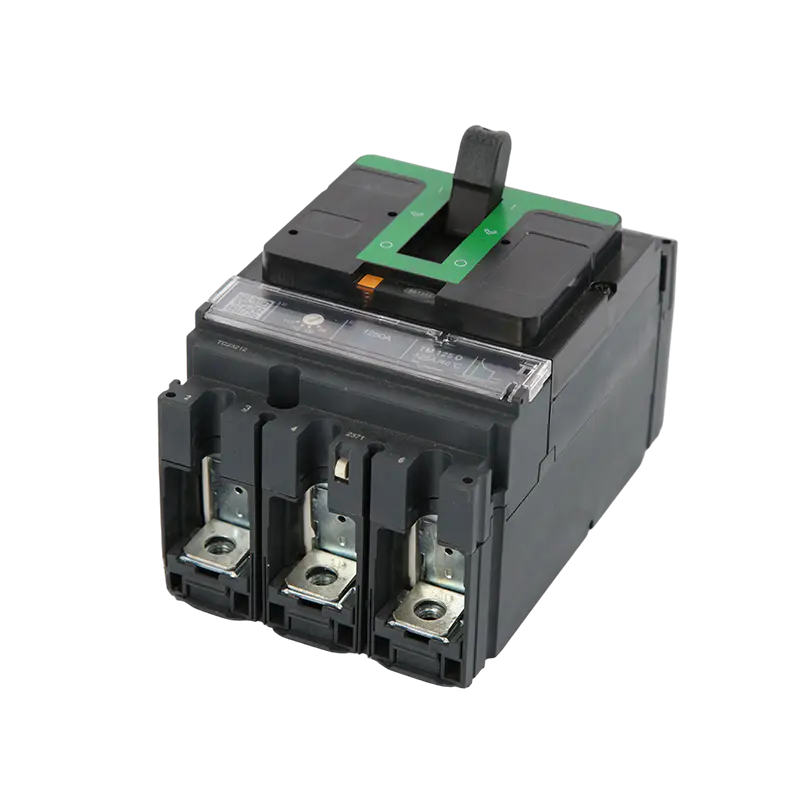

MT-NSX-seriens formgjutna kretsbrytare (MCCB) ger tillförlitligt och mångsidigt skydd för elektriska lågspänningssystem, allmänt använda i industrianläggningar, kommersiella byggnader och kritiska infrastrukturprojekt. Dessa brytare är designade för både säkerhet och effektivitet och levererar konsekvent prestanda under krävande driftsförhållanden.
| | |

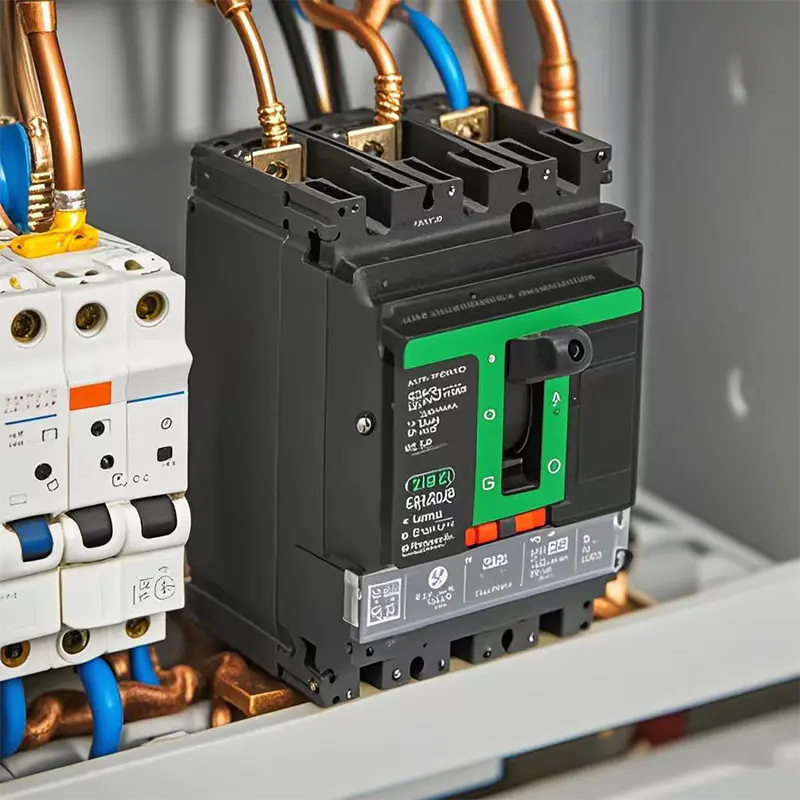

Applikationer:
MT-NSX MCCB är en viktig komponent för att skydda elektriska kretsar och ansluten utrustning. Dess justerbara utlösningsinställningar och robusta avbrottsförmåga gör den lämplig för selektiv koordinering i komplexa elektriska nätverk. Typiska applikationer inkluderar:
Huvudströmfördelningstavlor och paneler
Motorstyrcentraler och startpaneler
Generator och reservkraftsskydd
Kraftförsörjningssystem för industriella maskiner
Elektriska kretsar för kommersiella och kontorsbyggnader
Förnybara energisystem, inklusive sol- och vindinstallationer
 | |
 |  |
Överbelastningsskydd
Använd termiska komponenter (bimetallremsor) eller elektroniska utlösningsanordningar för att övervaka strömmen.
När strömmen överskrider det inställda värdet och varar under en viss tid, böjs det termiska elementet på grund av värme (eller så skickar den elektroniska enheten en signal), vilket utlöser den mekaniska mekanismen för att koppla bort kretsen och förhindra att kretsen överhettas.
Kortslutningsskydd
Genomförs genom elektromagnetisk frigöring (spole och järnkärna).
När en kortslutning inträffar genererar den momentana höga strömmen ett starkt magnetfält, som driver ankaret att kollidera med frigöringsmekanismen och snabbt koppla ur inom millisekunder, vilket undertrycker felströmmen.
MCCB Instantaneous Test
MCCB Temperature Rise Test Bench
MCCB Temperature Rise Test Bench
MCCB Temperature Rise Test Bench
MCCB Temperature Rise Test Bench
MCCB Assemble
MCCB Assemble
MCCB Temperature Rise Test Bench
För att säkerställa transportsäkerheten exporteras våra elektriska produkter i förstärkta trälådor. Lådorna genomgår värmebehandling och bär ISPM-15-märket, vilket möjliggör snabb tullklarering. Den upphöjda baskonstruktionen underlättar användning av gaffeltruckar, medan inre stötdämpande fäste säkerställer att produkterna kommer intakta. Alla utvändiga lådor är tydligt märkta och uppfyller internationella logistikstandarder.
Power transmission successful
Photovoltaic Grid-Connected Cabinet Utilising ACB and MCCB
Box-typesubstation ACB VCB MCCB
Box-typesubstation ACB VCB MCCB
Box-typesubstation ACB VCB MCCB
| Art.nr. | NSX100-250 | NSX400-630 | |
| Antal stolpar | 3P, 4P | ||
| Kontroll | Manuell | med vipp med direkt eller förlängt vridhandtag | |
| Anslutningar | Fixat | främre anslutningar | |
| Fixat | Plug-in | främre anslutningar/rear connections | |
| Elektriska egenskaper (enligt IEC60947 och EN60947-2) | |||
| Märkström | I (A) | 16,25,32,40,50,63,80,100,125,160,200,250 | 400 500 630 |
| Nominell isolationsspänning | Ui(V) | 800 | |
| Märkimpulsmotståndsspänning | Uimp(kV) | 8 | |
| Märkdriftspänning | Ue(V) | AC 50/60Hz,690 | |
| Användningskategori | A | ||
| Brytkapacitetsnivåer | F, N, H | ||
| Brytkapacitet (kA rms) AC 50/60 Hz 380/415 V | Icu | 36, 50, 70 | |
| Driftsavbrottskapacitet (kA rms) AC 50/60 Hz 380/415 V | Ics | 36, 50, 70 | |
| Driftprestanda | Mekanisk | 20000 | 10000 |
| Elektrisk | 10000 | 5000 | |
| Skydd | TMD, Micrologic | ||
| Indikerings- och kontrollhjälpmedel | |||
| Hjälpomkopplare | |||
| MX shuntspole | ■ | ||
| MN underspänningsspole | ■ | ||
| Modell | MTEZC-100 | MTEZC-125 | MTEZC-250 | MTEZC-400 | MTEZC-630 | |
| Skalström | Inm(A) | 100A | 125A | 250A | 400A | 630A |
| Märk arbetsspänning | Ue(v) | AC415/550V | ||||
| Nominell isoleringsspänning | Ui(v) | 690V | ||||
| Märkimpulsmotståndsspänning | Uimp(kv) | 6kV | ||||
| Antal stolpar | 2P / 3P / 4P | 3P | 2P / 3P / 4P | 3P / 4P | 3P / 4P | |
| Märkgräns kortslutningsbrytningskapacitet Icu (kA) o-co | 415V | 30-100 / 7,5-100 | 10-100 | 36-85 / 18-85 | 36-70 | 36-70 |
| 550V | 10-20 / 2,5-20 | 5-20 | 10-25 / 5-25 | 36-50 | 36-50 | |
| Nominell löpande kortslutningsbrytningskapacitet Ics (kA) | 110-400V | 50 % ICU / 25-50 % ICU | 50 % ICU | 50 % ICU / 50%ICU | 100 % (220-415V) | 100 % (220-415V) |
| 415-550V | 25 % ICU / 25-50 % ICU | 50 % ICU | 50 % ICU / 50%ICU | 50 % (440V) | 50 % (440V) | |
| Hållbarhet | Mekanisk | 13000 | 13000 | 10000 | 10000 | 10000 |
| Elektrisk | 4000 | 4000 | 5000 | 4000 | 3000 | |
