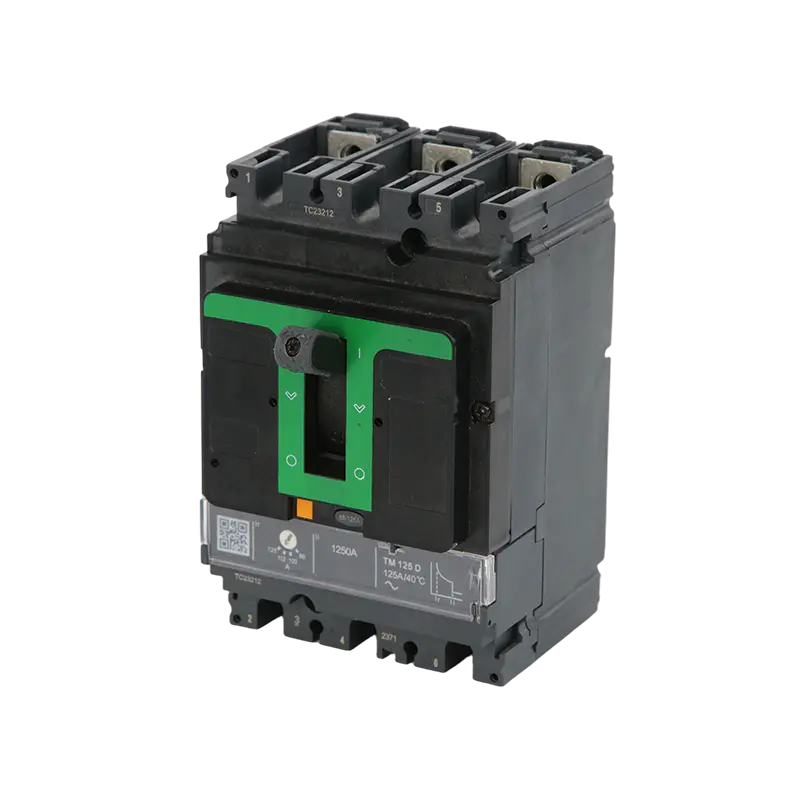

Hur termisk-magnetiska utlösningsenheter in MCCB effektbrytare Arbeta faktiskt under belastning

De flesta ingenjörer förstår att en kretsbrytare i formgjuten hölje använder en bimetallremsa för överbelastningsskydd och en elektromagnetisk spole för kortslutningsskydd, men interaktionen mellan dessa två mekanismer under verkliga driftsförhållanden är mer nyanserad än vad läroboksdiagram antyder. Den bimetalliska remsan svarar på I²t-uppvärmning – vilket innebär att en 150 % överbelastning kommer att lösas ut långsammare än en 200 % överbelastning, efter en invers-tidskarakteristik. Detta är avsiktligt: ​​det tillåter motorer att dra höga inkopplingsströmmar vid start utan störande utlösning samtidigt som ledarna skyddas mot ihållande överbelastning. Vad som diskuteras mindre är hur omgivningstemperaturen påverkar kalibreringen. De flesta MCCB-brytare är kalibrerade vid 40°C; om installationsmiljön blir betydligt varmare börjar bimetallelementet förvärmas och den effektiva utlösningströskeln sjunker. Installatörer i tropiskt klimat eller i ställverksrum med dålig ventilation upptäcker ofta detta på den hårda vägen när brytare löser ut vid till synes normala belastningar.

Det magnetiska (momentana) utlösningselementet svarar däremot enbart på toppströmstyrka, vanligtvis inställd på mellan 5× och 10× märkström beroende på MCCB:s ramstorlek och applikationsklass. I elektroniska utlösningsenheter - nu standard på MCCB:er med högre ram - hanteras båda funktionerna av strömtransformatorer som matar en mikroprocessor, vilket möjliggör oberoende justering av långtidsfördröjning, korttidsfördröjning och momentana trösklar. Denna flexibilitet är väsentlig för att samordna nedströmsskydd i industriella distributionscentraler.

Avbrytande kapacitet vs. Ultimate Breaking Capacity: En kritisk skillnad för MCCB-val

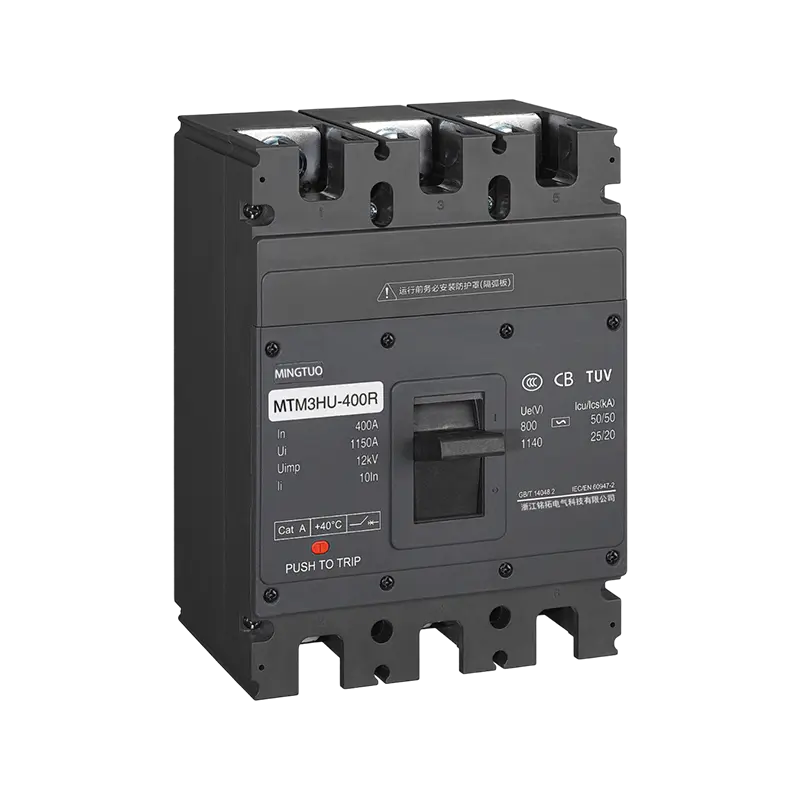

Ett av de mest följdfelen vid specificering av en kretsbrytare med formgjuten hölje är att blanda ihop klassificerad servicekortslutningsbrytningskapacitet (Ics) med ultimat brytkapacitet (Icu). IEC 60947-2 definierar Icu som den maximala potentiella kortslutningsström som en brytare kan avbryta — en gång — varefter den kanske inte längre kan användas. Ics är den ström som brytaren kan avbryta samtidigt som den förblir fullt fungerande och redo för fortsatt drift, vanligtvis uttryckt som en procentandel av Icu (vanligtvis 50 %, 75 % eller 100 %). När du anger MCCB-brytare för paneler nära matningstransformatorn där felnivåerna är höga, kan användning av Icu som din designtröskel utan att ta hänsyn till Ics resultera i en brytare som åtgärdar felet men är internt skadad och måste bytas ut omedelbart. För kritisk infrastruktur, specificering av en brytare där Ics = Icu = platsfelsnivån är den konservativa och korrekta metoden.

På Zhejiang Mingtuo Electrical Technology Co., Ltd., konstruerar vi våra MCCB-brytare för att uppnå Ics/Icu-förhållanden som uppfyller kraven från industriella miljöer på hög felnivå, vilket ger våra kunder verklig driftskontinuitet efter en felhändelse, inte bara ett åtgärdat fel.

Selektivitet och diskriminering mellan serieanslutna MCCB brytare

Att uppnå total diskriminering (full selektivitet) mellan en uppströms och nedströms MCCB i ett distributionsnät kräver noggrann koordinering av deras tids-strömkarakteristika. Målet är att säkerställa att för alla fel som uppstår på en nedströms krets, endast nedströmsbrytaren fungerar, vilket lämnar resten av systemet strömsatt. Detta är enkelt i överbelastningsområdet - nedströms brytarens utlösningskurva behöver helt enkelt vara snabbare - men blir utmanande i kortslutningsområdet där båda brytarnas momentana element kan reagera samtidigt.

Flera samordningsstrategier används i praktiken:

• Nuvarande diskriminering: Uppströmsbrytarens momentana tröskelvärde är satt över den maximala felström som kan uppstå på nedströmsbussen, så endast nedströms momentana elementet kan avfyra. Detta kräver en tillräcklig impedans mellan de två skyddspunkterna.
• Tidsdiskriminering (kort tidsfördröjning): Uppströms MCCB är försedd med en korttidsfördröjning (STD), vilket gör att den kan köra igenom nedströms felavhjälpningstiden – vanligtvis 100–200 ms – innan dess egen omedelbara utlösning aktiveras. Detta kräver att uppströmsbrytaren klassificeras för genomsläppsenergin under fördröjningsperioden.
• Energidiskriminering (strömbegränsning): Nedströms strömbegränsande MCCB kan begränsa genomsläppsenergin så kraftigt att uppströmsbrytarens momentana element aldrig ser tillräckligt med ström för att fungera. Detta tillvägagångssätt fungerar även utan STD på uppströmsenheten men beror på nedströmsbrytarens strömbegränsande prestanda vid den faktiska felnivån.

Tillverkare publicerar selektivitetstabeller som definierar den maximala felström vid vilken full diskriminering garanteras mellan specifika par av uppströms och nedströms MCCB. Dessa tabeller bör alltid konsulteras i stället för att förlita sig på allmänna tumregler.

Jämföra standardapplikationsklasser: Vad MCCB-kategori A och B betyder på märkskylten

IEC 60947-2 klassificerar MCCB i två kategorier baserat på deras korttidsmotståndsbeteende. Att förstå vilken kategori som gäller din enhet ändrar hur du närmar dig systemkoordinering.

Kategori B-enheter är väsentliga i huvudfördelningscentraler som betjänar stora industrianläggningar där en uppströmsresa skulle stänga produktionen över flera oberoende linjer. För slutliga underkretsar som matar enskilda maskiner eller belysningskretsar är kategori A helt lämplig och mer kostnadseffektiv.

Nedsättning Kretsbrytare i formgjuten hölje i flerpoliga konfigurationer och slutna kapslingar

En kretsbrytare i formgjuten hölje klassad till 250 A ger inte nödvändigtvis 250 A termisk kapacitet i varje installationsscenario. Två tillstånd kräver rutinmässigt nedstämpling i praktiken. För det första, när flera poler delar en gemensam bimetallisk struktur (som i 3-poliga eller 4-poliga MCCB), kan värme som genereras i en pol överföras till intilliggande poler, vilket höjer deras driftstemperatur och förskjuter deras utlösningspunkter. De flesta tillverkare publicerar en flerpolig korrigeringsfaktor; för fullastade 3-poliga enheter i slutna kapslingar är 10–15 % nedstämpling vanligt.

För det andra påverkar montering av kapsling dramatiskt den termiska prestandan. MCCB:er testade enligt IEC-standarder kännetecknas av friluft med definierat luftflöde. När den är monterad inuti en förseglad metallkapsling – särskilt i grupper – kan den interna lufttemperaturen stiga 15–25°C över omgivningstemperaturen, vilket förvärrar den omgivningstemperaturnedsättning som beskrivits tidigare. Korrekt kapslingsstorlek, ventilationsgaller eller forcerad kylning genom fläktar måste beaktas i designen. Vi på Zhejiang Mingtuo erbjuder applikationsteknisk support för att hjälpa kunder att dimensionera kapslingar korrekt och välja lämpliga MCCB-ramklassificeringar för begränsade eller termiskt utmanande installationer.

Hjälpkontakter, shuntutlösningar och underspänningsutlösningar: Förlängning MCCB Funktionalitet

En ren MCCB ger endast manuell omkoppling och automatiskt överströmsskydd. I de flesta verkliga styrsystem krävs ytterligare tillbehör för att integrera brytaren i automations-, övervaknings- och säkerhetsarkitekturer. Att förstå vad varje tillbehör gör – och vad det inte kan göra – förhindrar dyra specifikationsfel.

Hjälpkontakter (AX)

Dessa speglar brytarens PÅ/AV/utlösta läge till en styrkrets. Ett standard hjälpkontaktblock ger en eller flera normalt öppna (NO) och normalt slutna (NC) kontakter. Det avgörande är att ett utlöst läge skiljer sig från läget AV - vissa hjälpkontaktkonfigurationer inkluderar en dedikerad felutlöst utgång för SCADA eller larmsystem. Dessa kontakter bär endast signalnivåströmmar och får aldrig användas för lastväxling.

Shuntutlösningsspole (ST / MX)

En shuntutlösningsspole öppnar MCCB på distans när en spänning läggs på den — den låser sig inte och måste endast aktiveras tillfälligt. Vanliga applikationer inkluderar brandlarmintegration (där en signal från brandpanelen löser ut icke-nödvändiga kretsar), nödstoppssystem eller förreglingskretsar. Spolen är klassad för ett specifikt spänningsområde och kommer att skadas om den strömförsörjs kontinuerligt. Till skillnad från en underspänningsutlösning är shuntutlösningen en positiv spänningsaktiverad enhet: den löser ut på kommando snarare än vid försörjningsbortfall.

Underspänningsutlösning (UV/MN)

Underspänningsutlösningen håller brytaren stängd endast när matningsspänningen finns inom det nominella området och löser ut den automatiskt om matningsspänningen faller under cirka 70 % av nominellt. Detta används i applikationer där en okontrollerad återuppkoppling efter ett strömavbrott skulle vara farlig - till exempel CNC-maskiner eller hissar. En viktig designpunkt: UV-utlösningen förhindrar manuell återstängning tills matningsspänningen återställs, vilket kan komplicera underhållsprocedurer om det inte förutses.

Att känna igen när en MCCB har fungerat nära sina gränser och behöver bytas ut

Till skillnad från säkringar är MCCB-brytare designade för att återställas efter utlösning - men denna återförslutning har gränser som ofta förbises i underhållspraxis. Varje felavbrott, särskilt vid höga strömnivåer, utsätter ljusbågssläckningskammaren för termisk och mekanisk påfrestning. Kolavlagringar ackumuleras, kontaktytor eroderar och utlösningsmekanismen kan uppleva plastisk deformation om felströmmen var nära enhetens Icu-klassificering.

Följande villkor bör utlösa en professionell inspektion eller utbyte snarare än en enkel återställning:

• Varje operation vid eller nära den nominella Icu - även en enda stor felhändelse kan göra brytaren olämplig för ytterligare service utan visuell indikation på skada.
• Missfärgning, sveda eller förvrängning av det gjutna höljet, vilket indikerar allvarlig exponering för bågenergi inuti kammaren.
• Oförmåga att återställa eller ett handtag som känns löst eller inkonsekvent i sin färd - båda tyder på inre mekanisk skada på spärrmekanismen.
• Flera på varandra följande utlösningar under en kort period även efter att nedströmsfelet uppenbarligen har lösts - detta kan indikera att utlösningsmekanismen har förskjutits ur kalibrering.
• Alla MCCB som har varit nedsänkta i vatten, utsatts för frätande ångor eller använts i en miljö utanför dess klassificerade IP-klass bör bytas ut oavsett synligt tillstånd.

Som tillverkare av MCCB-brytare rekommenderar vi att underhållsteam dokumenterar varje utlösningshändelse - den ungefärliga belastningen vid tidpunkten för resan, uppskattad felomfattning om känd och antalet tidigare utlösningar - så att ersättningsbeslut baseras på faktisk servicehistorik snarare än gissningar. Våra produkter är designade med hållbarhet i åtanke, men ingen strömbrytare ska behandlas som en underhållsfri enhet efter en betydande felavhjälpning.

Hur strömbegränsande MCCB minskar stress i nedströms utrustning

Strömbegränsande beteende i en MCCB hänvisar till enhetens förmåga att avbryta ett fel innan strömmen når sitt förväntade toppvärde. I ett 50 Hz-system kan ett helt asymmetriskt fel nå en topp på ungefär 2,5× det symmetriska RMS-värdet inom den första halvcykeln (10 ms). En strömbegränsande MCCB - vanligtvis uppnådd genom höghastighetskontaktseparation driven av magnetisk repulsion mellan kontakter under hög ström - kan börja bågsläckning inom 3–5 ms, vilket dramatiskt minskar genomsläppsenergin (uttryckt som I²t) som ses av nedströmsutrustning och kablar.

Detta har praktiska konsekvenser nedströms: kablar, samlingsskenor, kontaktorer och andra ställverk dimensionerade för den strömbegränsade I²t snarare än det potentiella felet I²t kan vara mindre och billigare. Vissa konstruktionsstandarder och tillverkare tillåter att en dokumenterad strömbegränsande brytare uppströms används som motivering för minskade nedströms hållfasthetsklasser - en praxis som kallas "kaskadskydd" eller "backupskydd". Detta måste stödjas av uppströmstillverkarens publicerade kaskadtabeller, eftersom skyddet endast gäller för specifika enhetspar vid specifika felnivåer. Zhejiang Mingtuo tillhandahåller omfattande kaskadkoordinationsdata för vårt MCCB-sortiment för att stödja denna designmetod.
