Beskrivning:

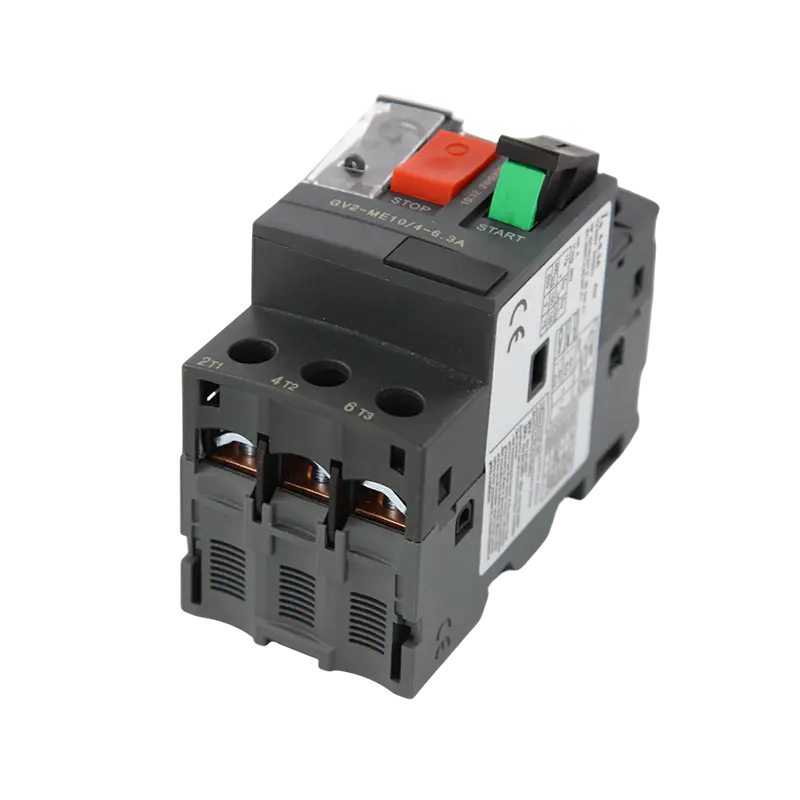

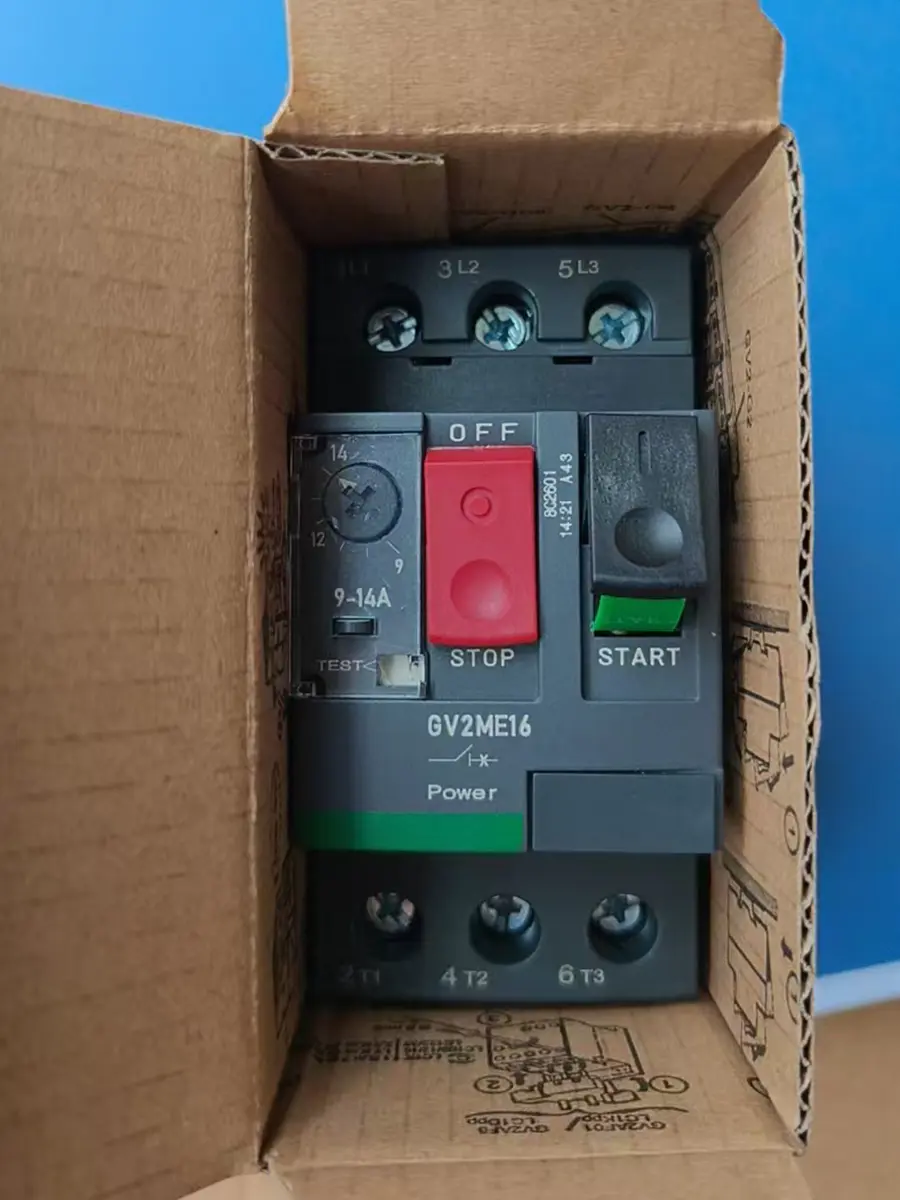

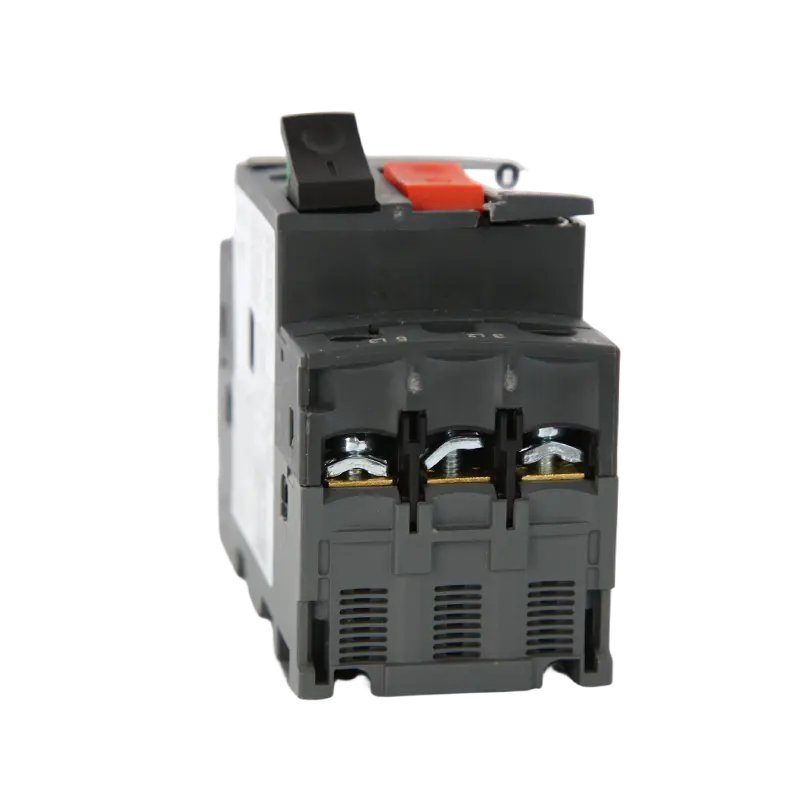

MT-GV2 Motor Protection Combo integrerar en högpresterande kretsbrytare i formgjuten hölje (MCCB) med GV2-seriens motorskydd, vilket bildar en omfattande skyddslösning för lågspänningsmotorkretsar. Denna kombination skyddar motorer mot kortslutning, överbelastning och fasförlust samtidigt som den säkerställer smidig drift i industriella miljöer.
Konstruerat av hållbara härdplastmaterial och designat för kompakt installation, är detta system idealiskt för motorkontrollcenter, maskinpaneler och industriella automationsuppställningar. Den erbjuder exakt skydd för motorer från 0,1A till 32A, med enkel installation och intuitiv drift för underhållspersonal.
| | |
Applikationer:
MT-GV2-kombinationen är allmänt spridd över industriella och kommersiella sektorer för att säkerställa kontinuerlig, pålitlig motordrift. Typiska användningsfall inkluderar:
Pumpar, kompressorer och fläktar
Transportörer och materialhanteringsutrustning
Verktygsmaskiner och bearbetningslinjer
Jordbruks- och livsmedelsmaskiner
Motordrivna system för förnybar energi
 |  |
 |  |
Arbetsprincip:
Motorbrytaren har överbelastnings- och kortslutningsskyddsfunktion. Överbelastning uppnås genom att värma och böja bimetallremsan, utlösa den övre utlösningsmekanismen och realisera ledningsskydd. Jämfört med termisk magnetisk gjutna kretsbrytare, har den högre noggrannhet, mindre ström och mer exakt skydd. Praktiskt motorskydd. Kortslutningsskydd uppnås genom att generera en Lorentz magnetisk kraft genom en spole, och järnkärnan drivs av den magnetiska kraften för att utlösa en utlösningsmekanism, som öppnar strömbrytaren, kopplar bort kretsen och skyddar motorn. Den används vanligtvis för högströmsskydd under motorstart.

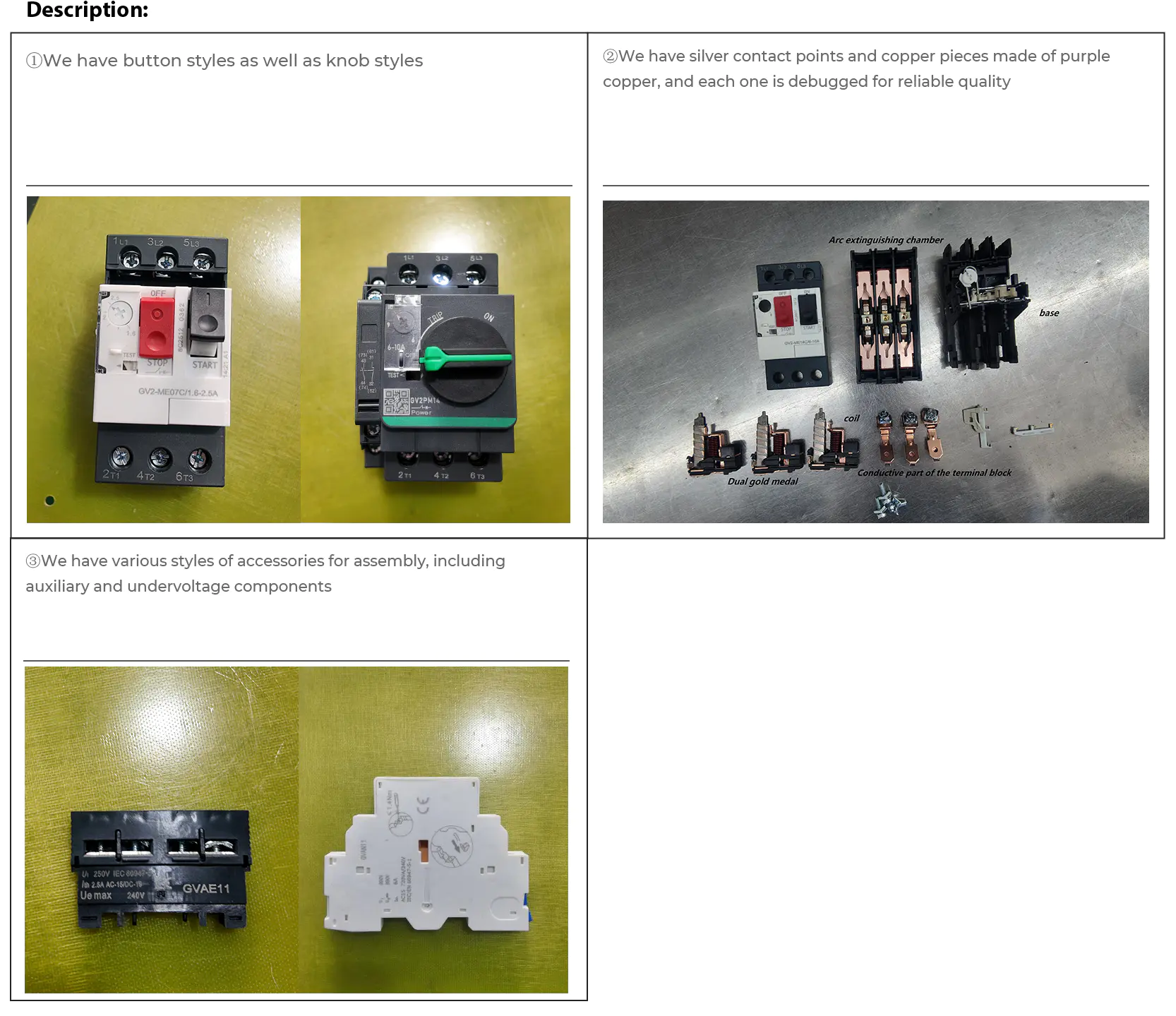

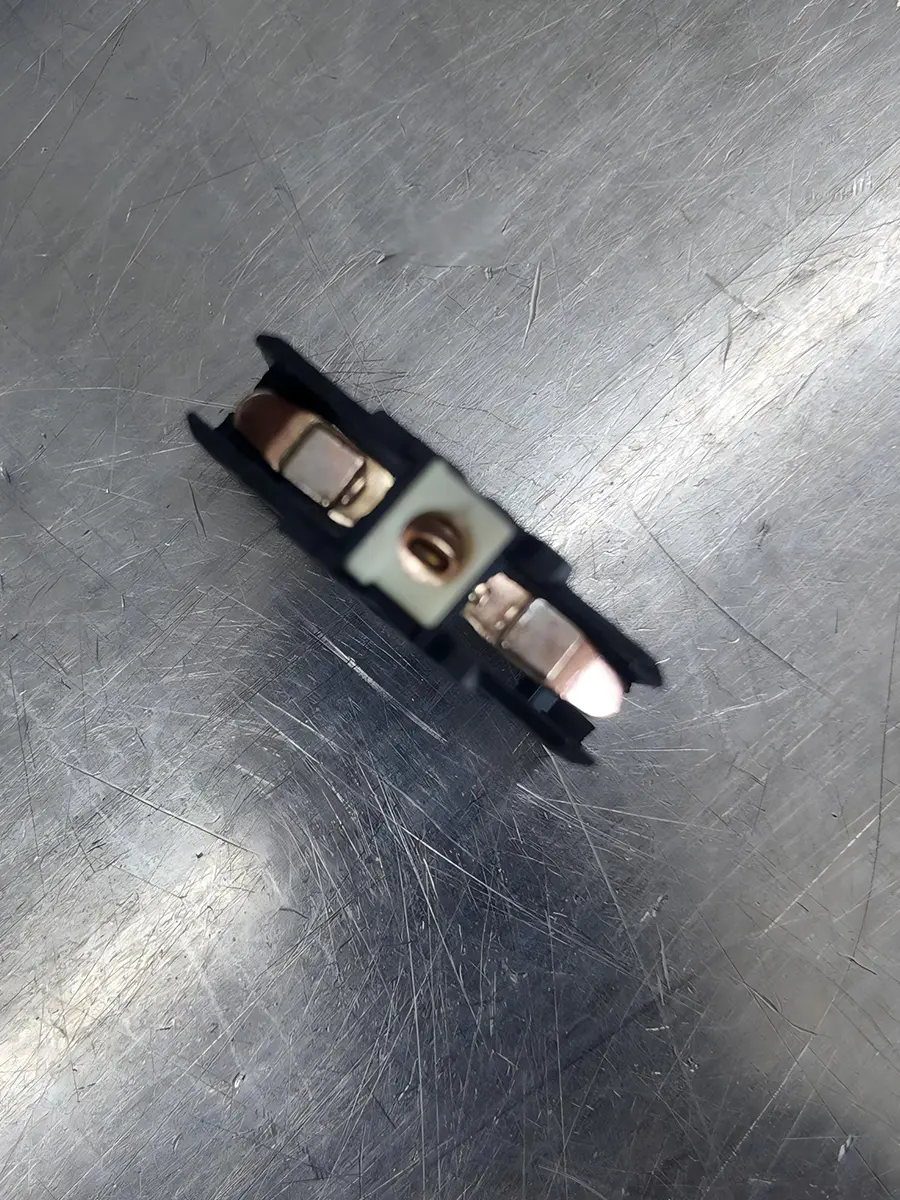

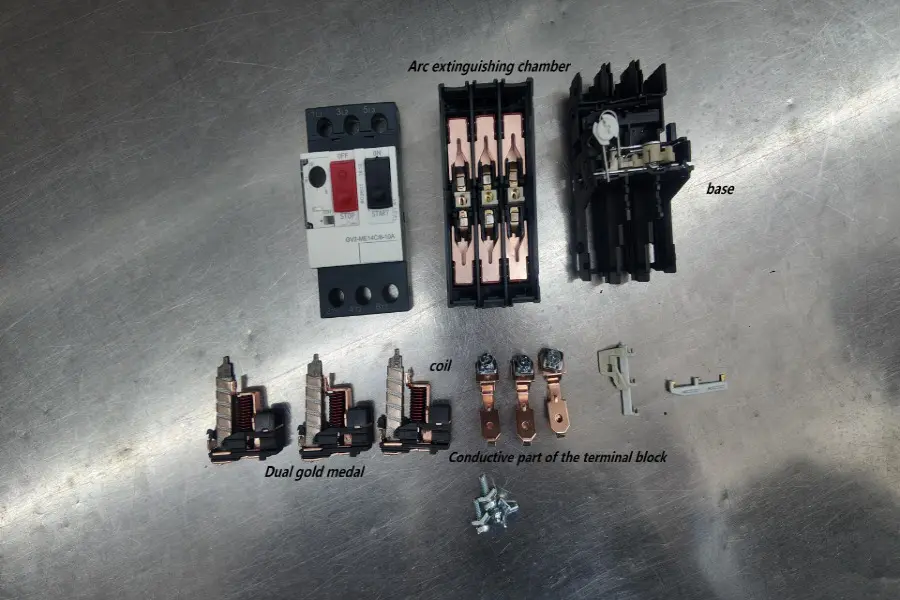

Movingcontact

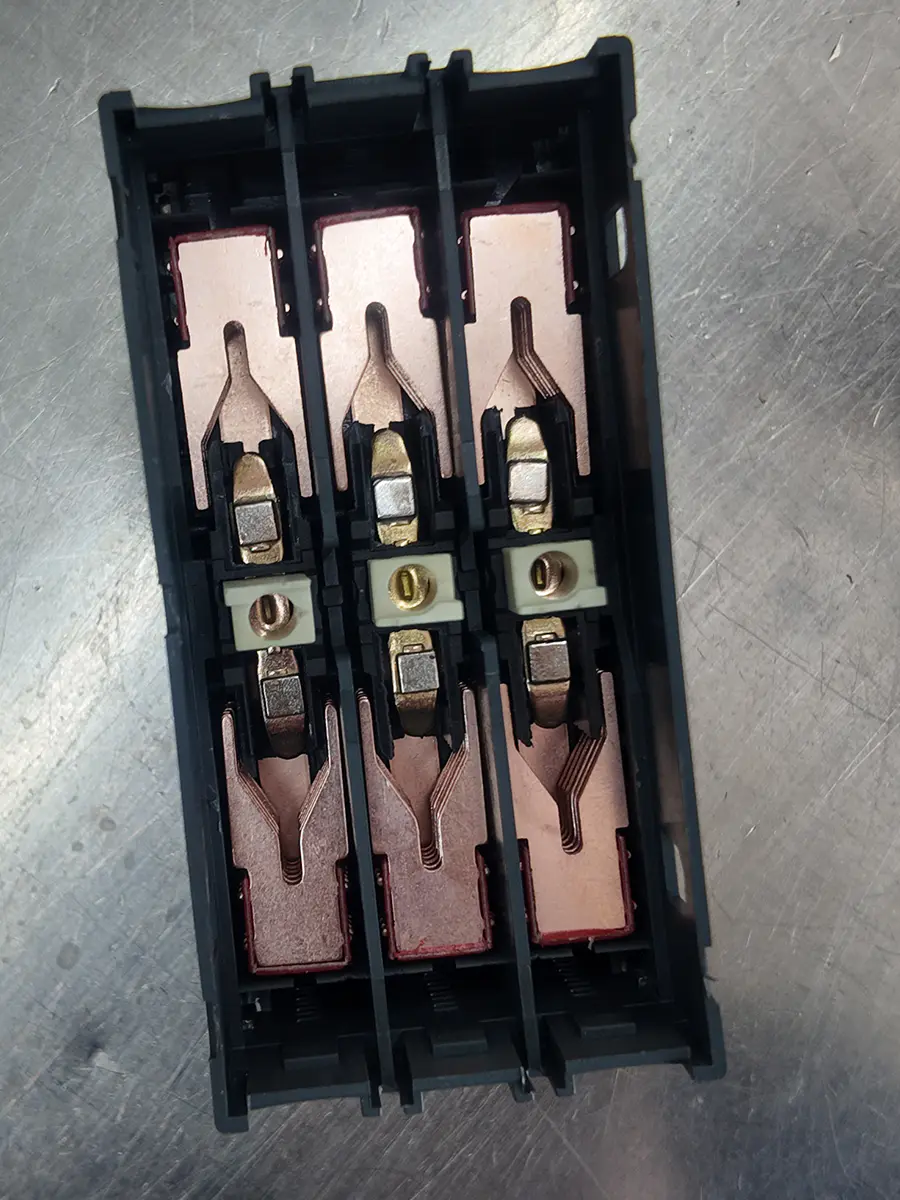

arcextinguishingchamber

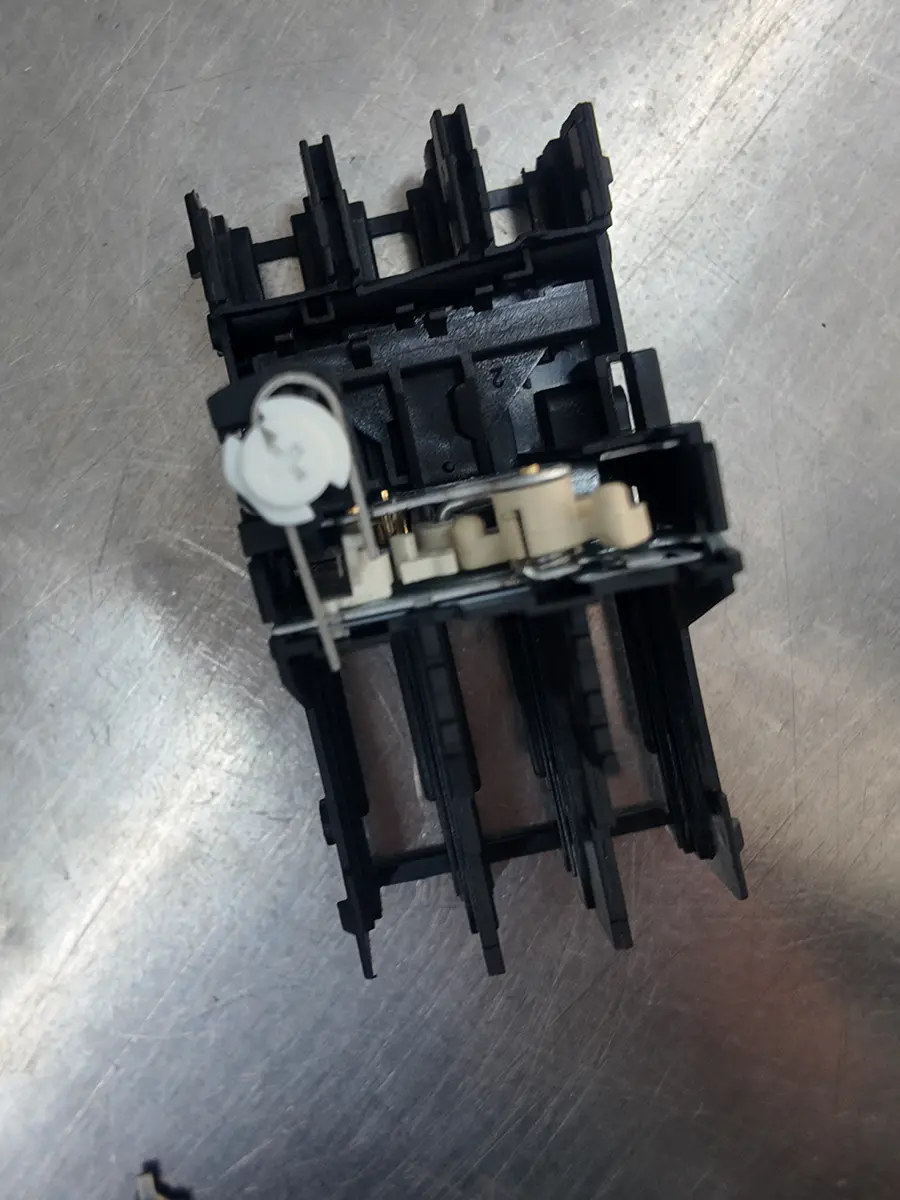

base

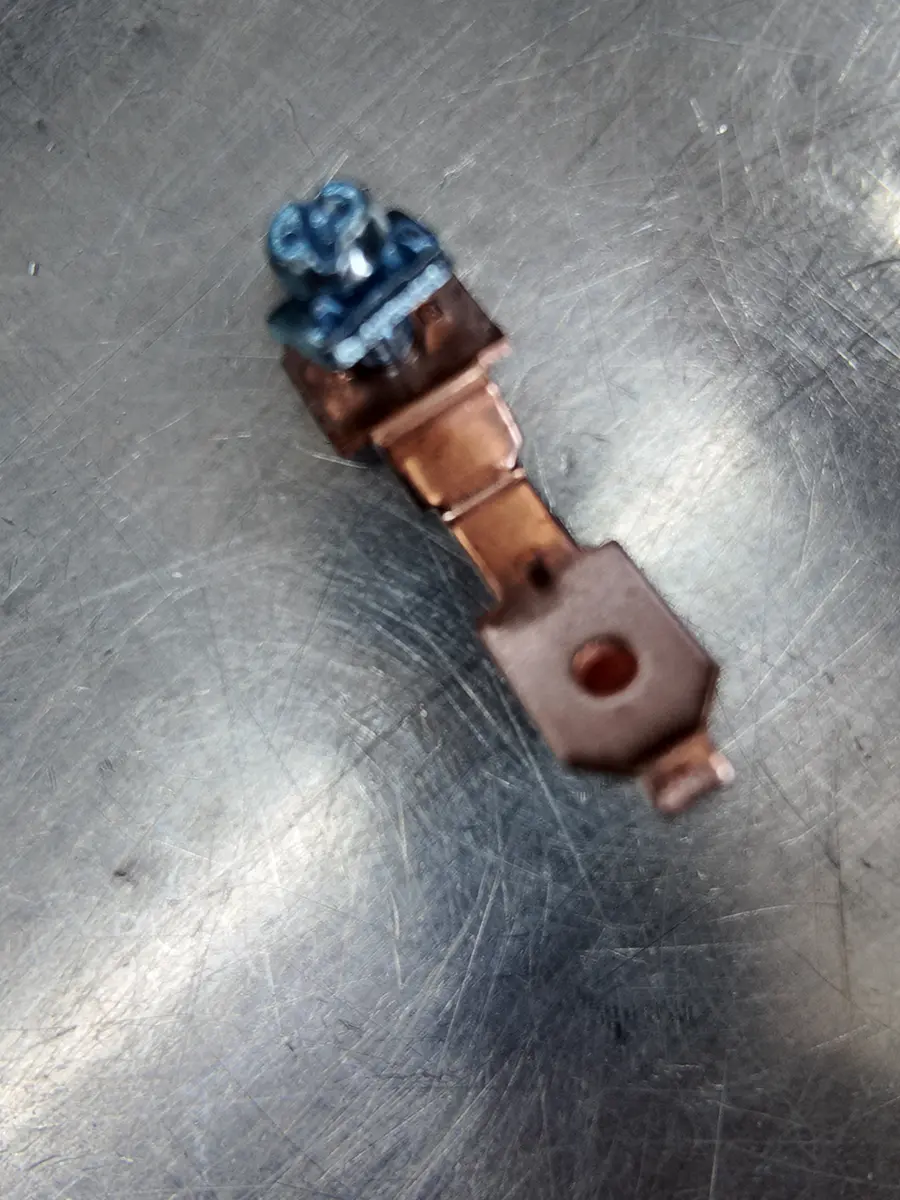

conductivpartoftheterminalblock

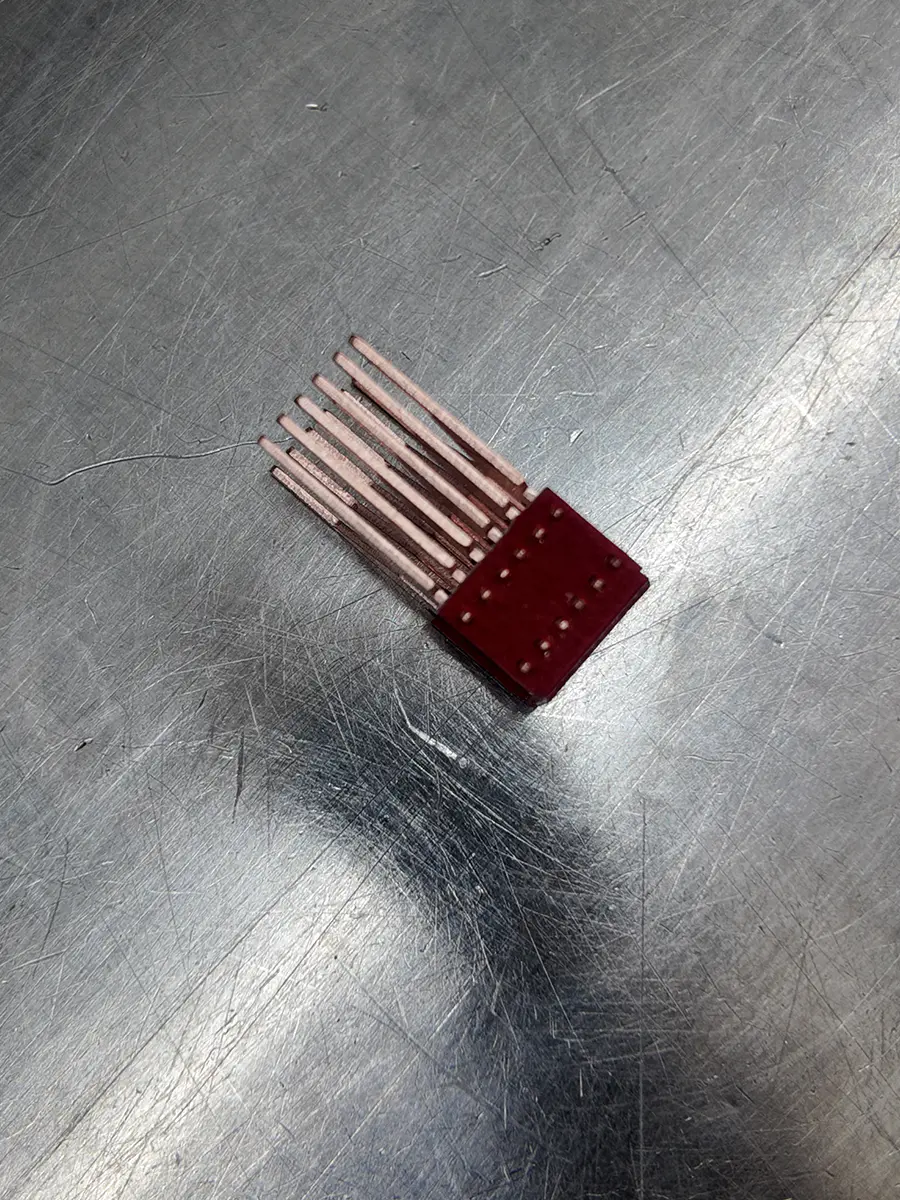

DJI_20260111145146_0084_D

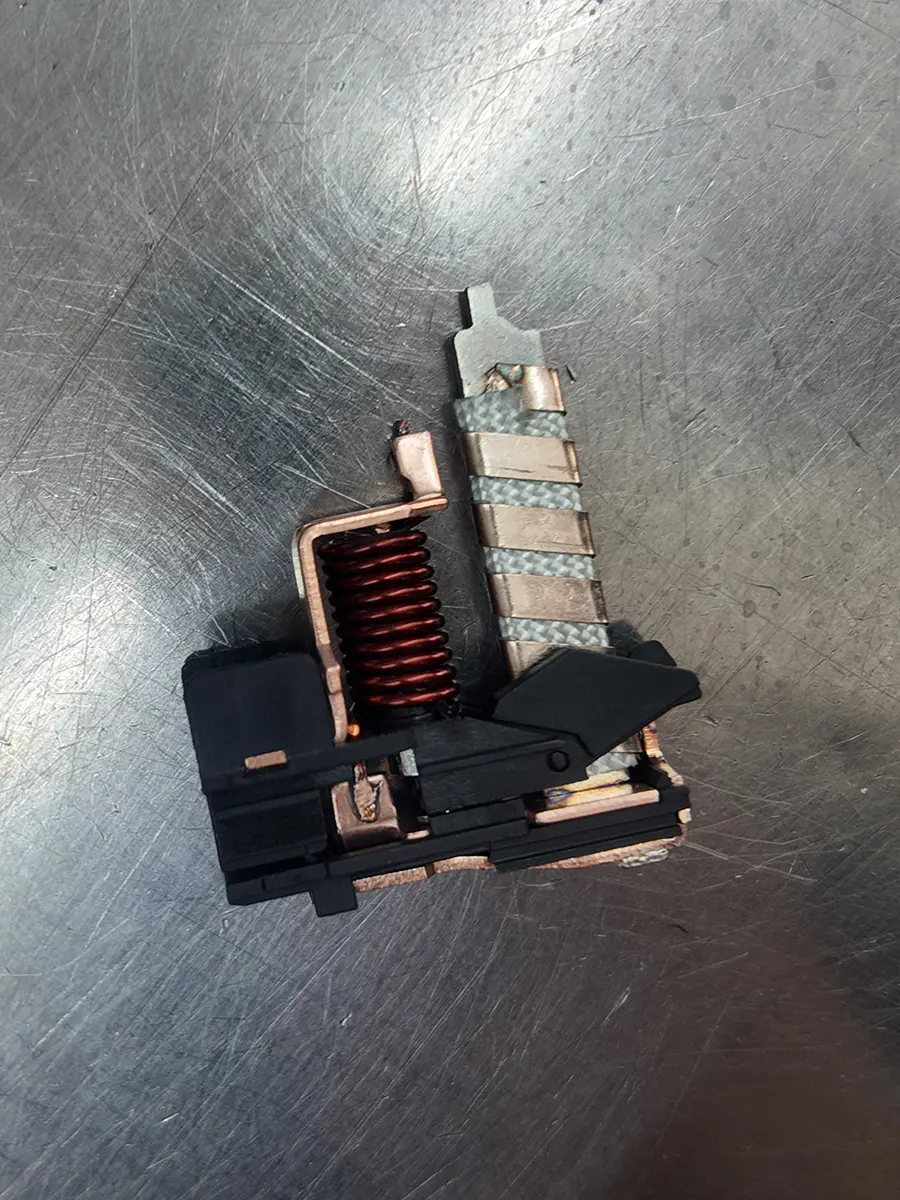

Dualgoldmedalcoil

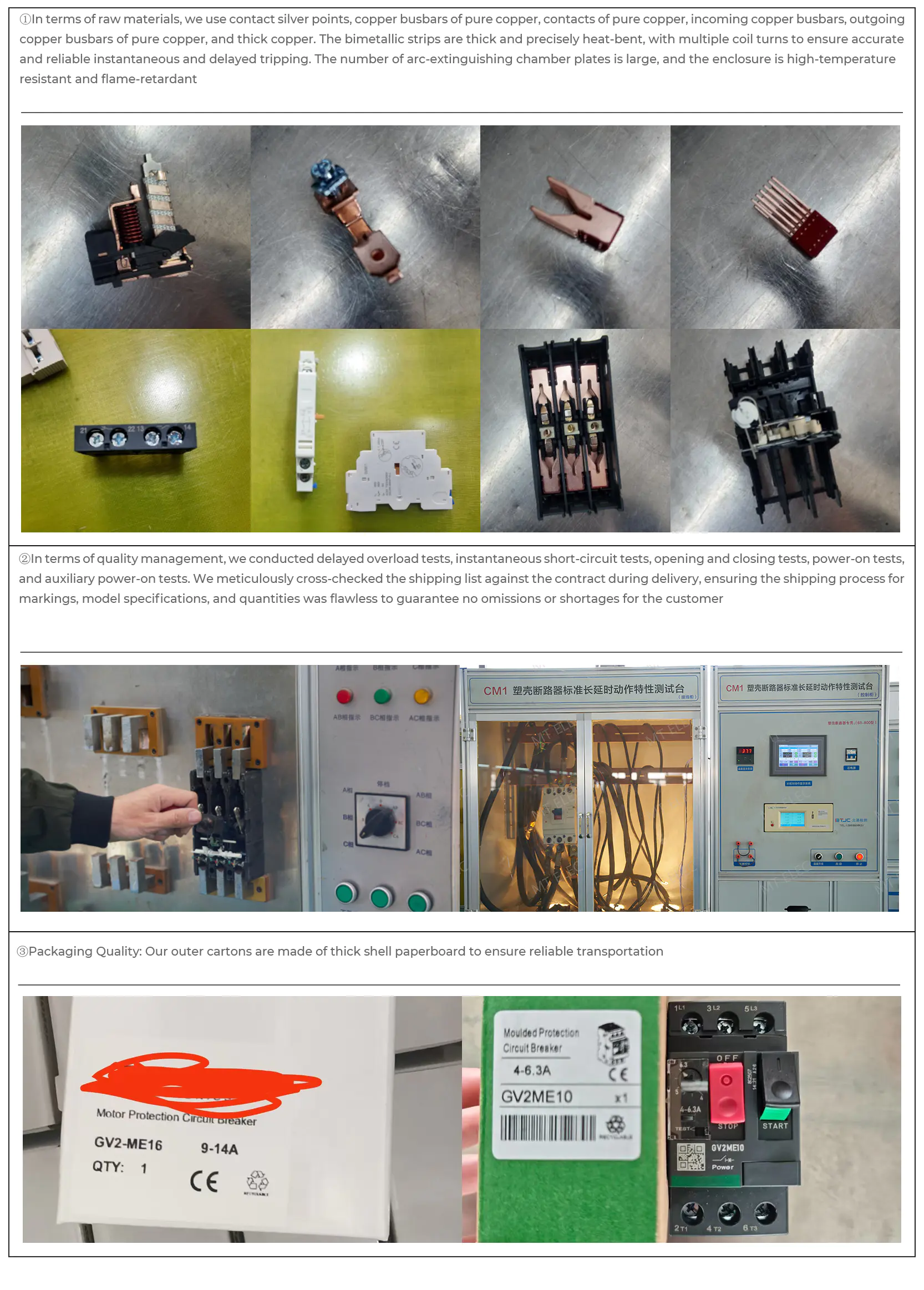

DSC01043 MCCB, Temperature rise test
MCCB Instantaneous Test
MCCB Temperature Rise Test Bench
MCCB Temperature Rise Test Bench
MCCB Temperature Rise Test Bench

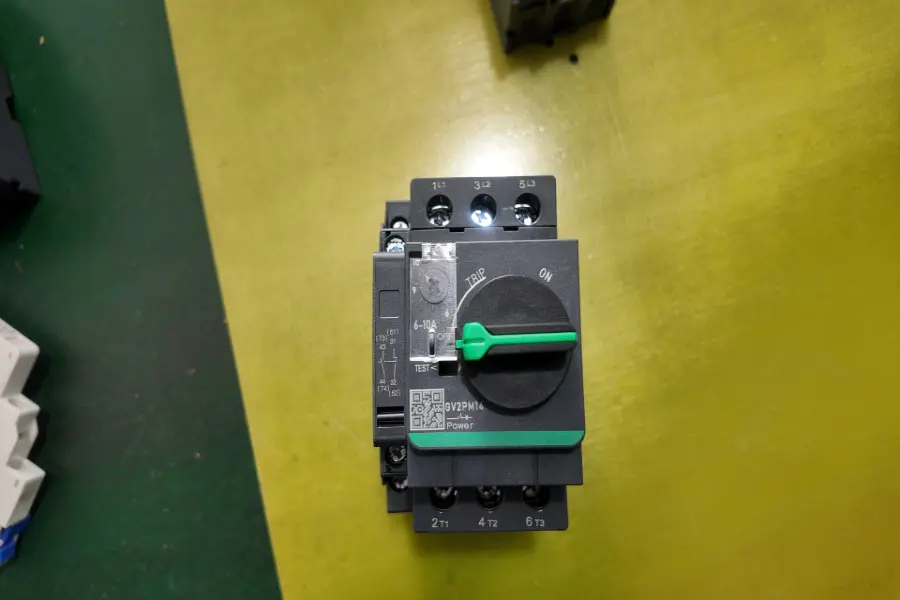

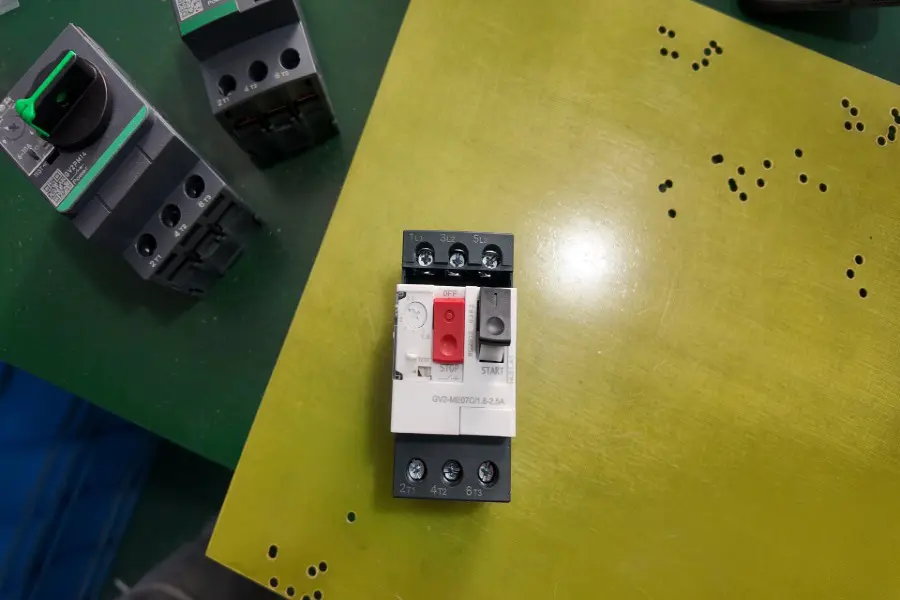

MCCB Assemble
MCCB Assemble
MCCB Temperature Rise Test Bench

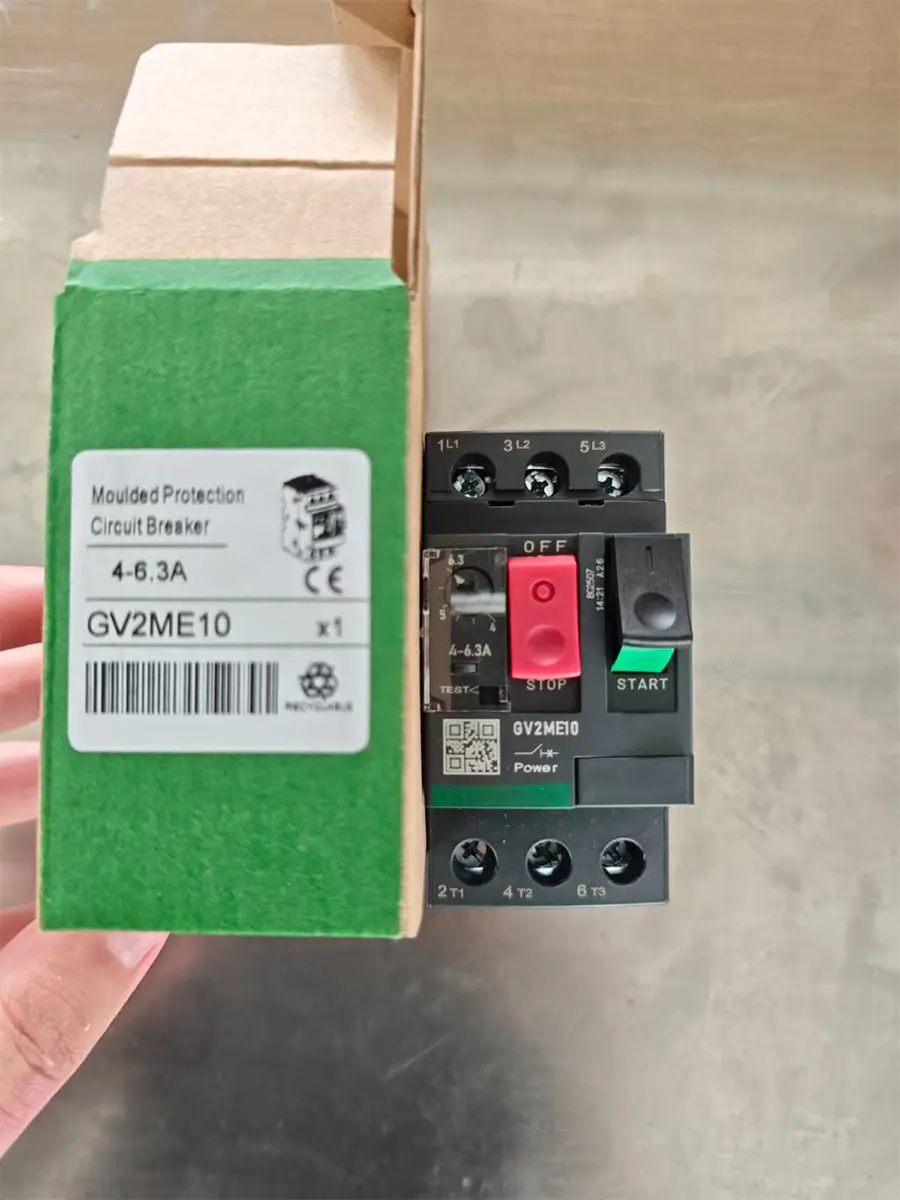

För att säkerställa transportsäkerheten exporteras våra elektriska produkter i förstärkta trälådor. Lådorna genomgår värmebehandling och bär ISPM-15-märket, vilket möjliggör snabb tullklarering. Den upphöjda baskonstruktionen underlättar användning av gaffeltruckar, medan inre stötdämpande fäste säkerställer att produkterna kommer intakta. Alla utvändiga lådor är tydligt märkta och uppfyller internationella logistikstandarder.
Power transmission successful

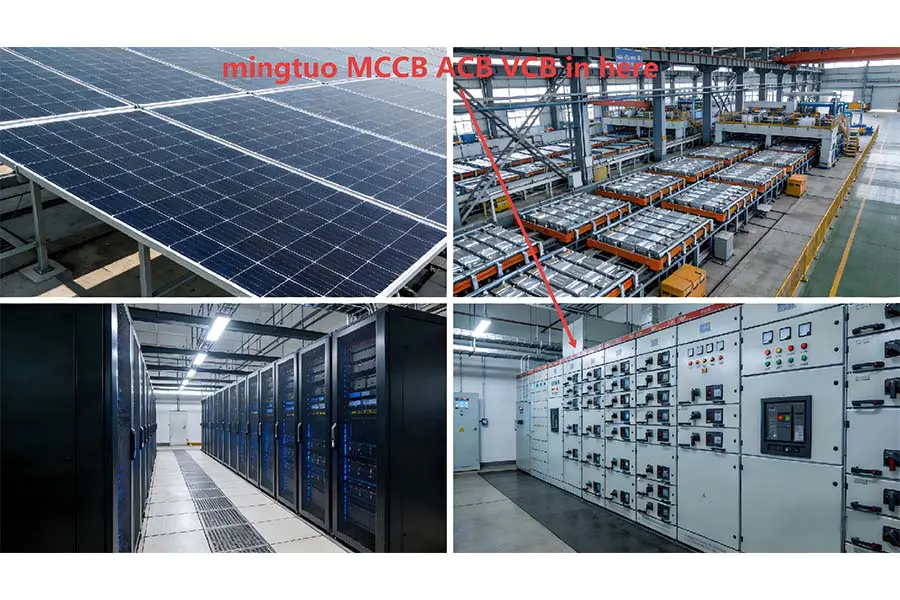

Photovoltaic Grid-Connected Cabinet Utilising ACB and MCCB
Box-typesubstation ACB VCB MCCB
Box-typesubstation ACB VCB MCCB
Box-typesubstation ACB VCB MCCB
Box-typesubstationUtilisingourVCB
HighandLowVoltageSwitchgearACBMCCBVCB
 | Produktmodell | Nuvarande räckvidd | Trefasmotor |
| GV2-ME01C | 0,1–0,16A | - | |
| GV2-ME02C | 0,16–0,25A | - | |
| GV2-ME03C | 0,25–0,4A | - | |
| GV2-ME04C | 0,4–0,63A | - | |
| GV2-ME05C | 0,63–1A | - | |
| GV2-ME06C | 1–1,6A | 0,37KW | |
| GV2-ME07C | 1,6–2,5A | 0,75KW | |
| GV2-ME08C | 2,5–4A | 1,5KW | |
| GV2-ME10C | 4–6,3A | 2,2KW | |
| GV2-ME14C | 6–10A | 4KW | |
| GV2-ME16C | 9–14A | 5,5KW | |
| GV2-ME20C | 13–18A | 7,5KW | |
| GV2-ME21C | 17–23A | 11KW | |
| GV2-ME22C | 20–25A | 11KW | |
| GV2-ME32C | 24–32A | 15KW |
| Modelll | Nuvarande räckvidd | Trip Aktuell | Stötta Bilagor |
| GV2-ME01C | 0,1A~0,16A | 1,5A | Sidomonterad kontakt: GV-AE1 |
| GV2-ME02C | 0,16A~0,25A | 2,4A | |
| GV2-ME03C | 0,25A~0,4A | 5A | |
| GV2-ME04C | 0,4A~0,63A | 8A | |
| GV2-ME05C | 0,63A~1A | 13A | |
| GV2-ME06C | 1A~1,6A | 22,5A | |
| GV2-ME07C | 1,6A~2,5A | 33,5A | |
| GV2-ME08C | 2,5A~4A | 51A | |
| GV2-ME10C | 4A~6,3A | 78A | |
| GV2-ME14C | 6A~10A | 138A | |
| GV2-ME16C | 9A~14A | 170A | |
| GV2-ME20C | 13A~18A | 223A | |
| GV2-ME21C | 17A~23A | 327A | |
| GV2-ME22C | 20A~25A | 327A | |
| GV2-ME32C | 24A~32A | 416A |

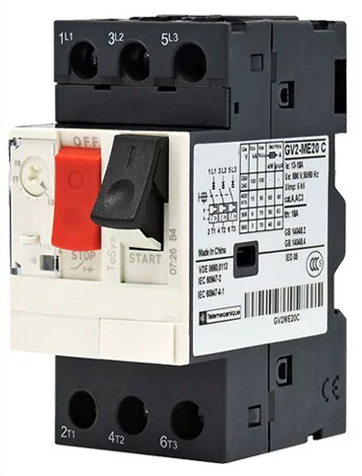

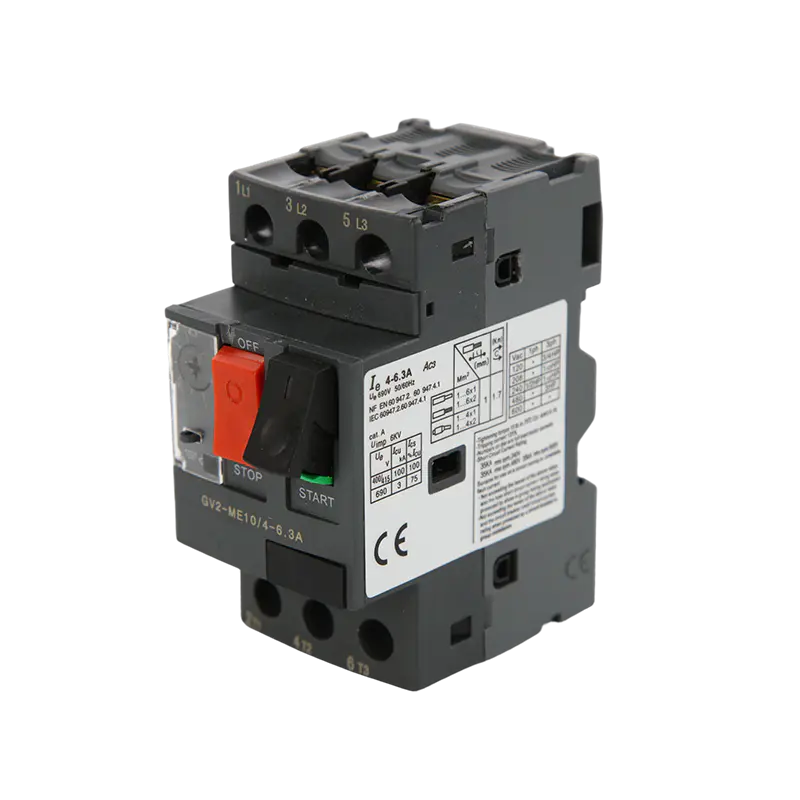

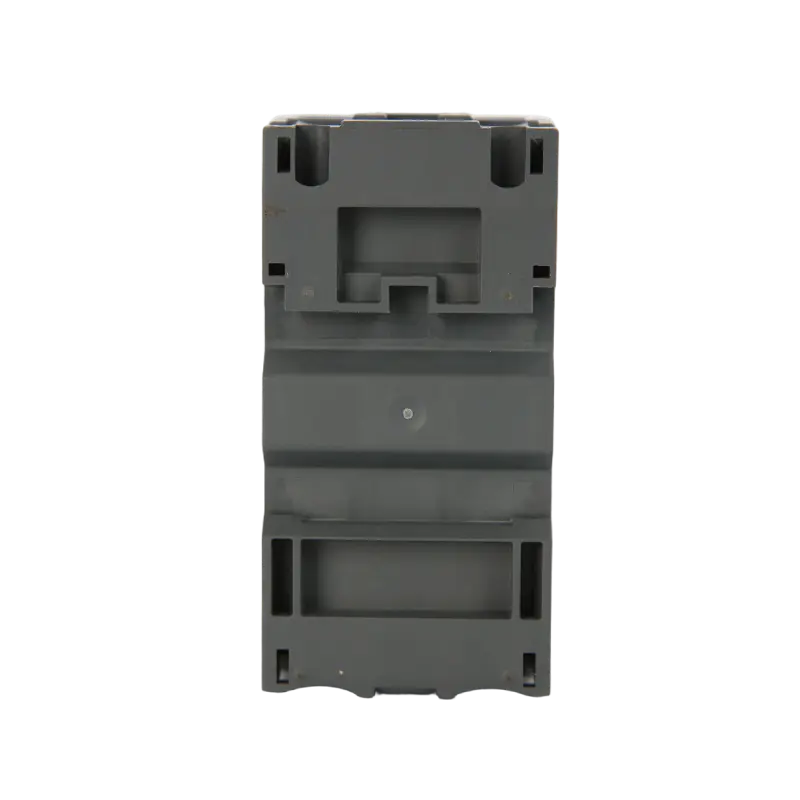

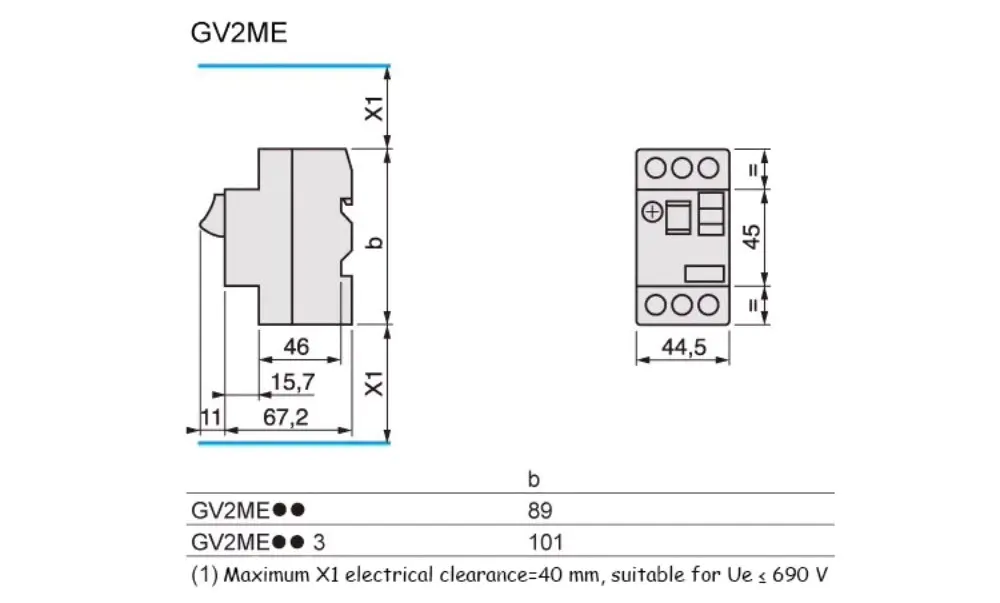

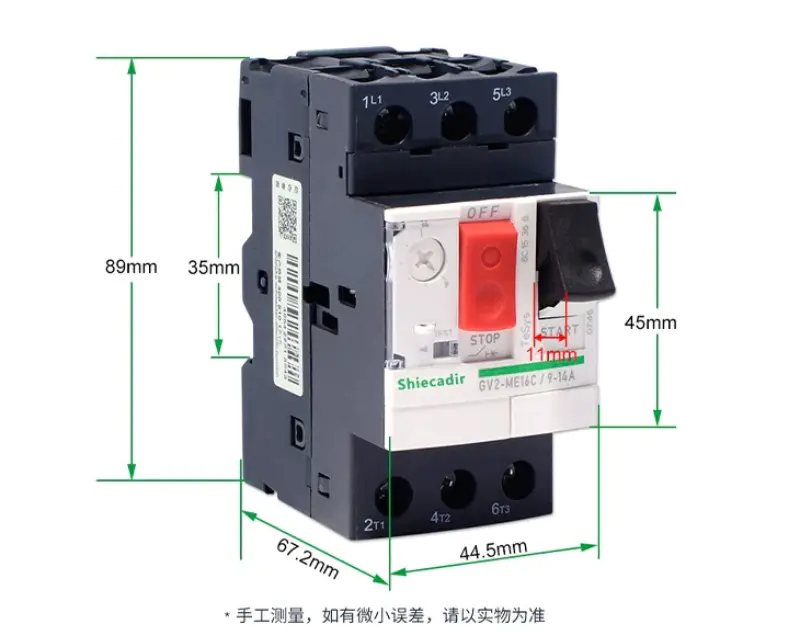

GV2ME motorströmbrytare med termiskt magnetiskt skydd
| 50/60Hz, AC-3 klass Standard märkeffekt för trefasmotor | Hot release inställningsområde (A) |
Magnetisk utlösningsström ID ±20 % (A) | Strömmen med hölje (A) | Modelll | Vikt (kg) | |||
| 230V (kW) | 400V (kW) | 415V (kW) | 440V (kW) | |||||
| - | - | - | - | 0,1…0,16 | 1.5 | 0.16 | GV2ME01C | 0.26 |
| - | - | - | - | 0,16…0,25 | 2.4 | 0.25 | GV2ME02C | 0.26 |
| - | - | - | - | 0,25…0,40 | 5 | 0.4 | GV2ME03C | 0.26 |
| - | - | - | - | 0,40…0,63 | 8 | 0.63 | GV2ME04C | 0.26 |
| - | 0.37 | - | 0.37 | 0,63…1 | 13 | 1 | GV2ME05C | 0.26 |
| 0.37 | 0.37 | 0.75 | 0.55 | 1…1,6 | 22.5 | 1.6 | GV2ME06C | 0.26 |
| 0.75 | 0.75 | 0.75 | 1.1 | 1,6…2,5 | 33.5 | 2.5 | GV2ME07C | 0.26 |
| 1.1 | 1.5 | 1.5 | 1.5 | 2,5…4 | 51 | 4 | GV2ME08C | 0.26 |
| 2.2 | 2.2 | 2 | 3 | 4…6.3 | 78 | 6.3 | GV2ME10C | 0.26 |
| 2.2 | 4 | 4 | 4 | 6…10 | 138 | 9 | GV2ME14C | 0.26 |
| 3 | 5.5 | 5.5 | 7.5 | 9…14 | 170 | 13 | GV2ME16C | 0.26 |
| 4 | 7.5 | 9 | 9 | 13...18 | 223 | 17 | GV2ME20C | 0.26 |
| 5.5 | 11 | 11 | 11 | 17…23 | 327 | 21 | GV2ME21C | 0.26 |
| 5.5 | 11 | 11 | 11 | 20…25 | 327 | 23 | GV2ME22C | 0.26 |
| 7.5 | 15 | 15 | 15 | 24…32 | 416 | 24 | GV2ME32C | 0.26 |
