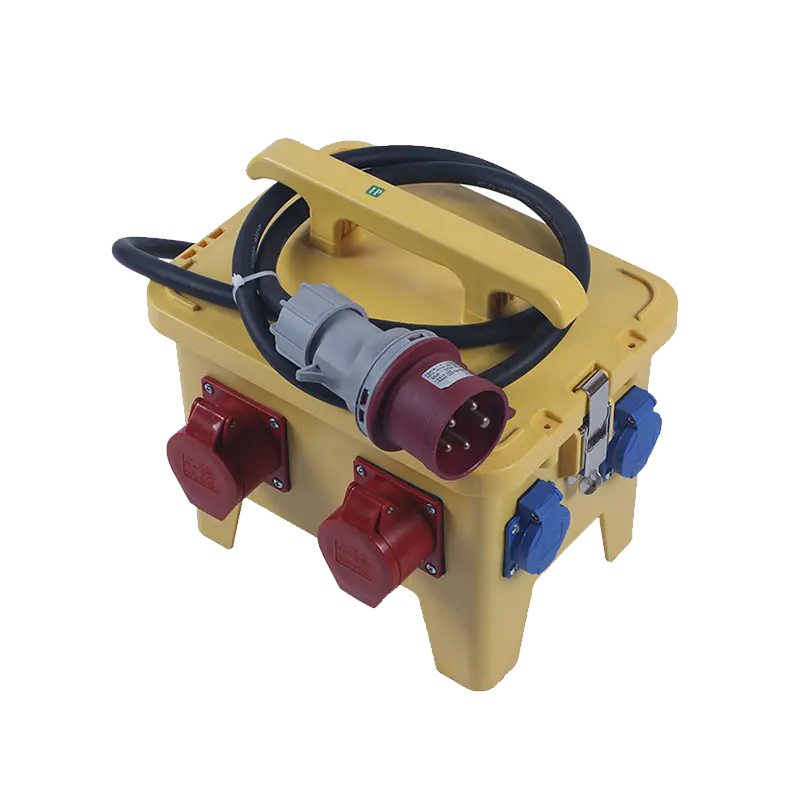

Tillverkare av industriella vattentäta uttagslådor

Branschkunskap

IP Rating Realities: What the Numbers on a Vattentät Socket Box Faktiskt garanti

IP-koden (Ingress Protection) som är tryckt på en Waterproof Socket Box läses ofta fel som en permanent, ovillkorlig garanti – det är den inte. IEC 60529 definierar IP-klassificeringar baserat på tester utförda på nya, avinstallerade kapslingar under kontrollerade laboratorieförhållanden. IP65 intygar att kapslingen är dammtät och skyddad mot lågtrycksvattenstrålar från alla håll; IP66 höjer vattenstråletrycket; IP67 certifierar nedsänkning på upp till 1 meter i 30 minuter; IP68 täcker kontinuerlig nedsänkning på ett tillverkarspecificerat djup. Vad standarden inte tar hänsyn till är försämring över tid. Kabelgenomföringar är den vanligaste felpunkten - en packbox som var korrekt åtdragen vid installationen kan lossna genom vibrationscykler, termisk expansion eller UV-inducerad försprödning av gummitätningen, vilket minskar effektivt inträngningsskydd med en eller två nivåer utan några synliga yttre skador.

En andra mycket missförstådd punkt handlar om förhållandet mellan IP-klassning och kondensering. En IP67-klassad Industrial Socket Box kommer att motstå vatteninträde utifrån, men intern kondens som genereras av temperaturcykler är helt skild från IP-testscenariot. Förseglade höljen utan ventilationsöppning kan samla på sig fukt internt när varm fuktig luft inuti lådan svalnar på natten och så småningom når daggpunkten. Anti-kondensvärmare, kiselgelpatroner med fuktindikatorer eller tryckutjämnande membran i Gore-Tex-stil (som tillåter ångutbyte utan att flytande vatten tränger in) är praktiska tekniska svar på detta problem, särskilt för Distributionsboxar med uttag för utomhusbruk installerade i kustnära eller tropiska miljöer.

Felskyddsarkitektur inuti en uttagskombinationslåda: RCD, MCB och deras koordination

En välkonstruerad Socket Combination Box är inte bara en samling uttag med en huvudströmbrytare – det är ett koordinerat skyddssystem där sekvenseringen och selektiviteten hos skyddsanordningar direkt avgör hur fel isoleras och hur mycket av systemet som förblir i drift efter en felhändelse. Den vanligaste skyddshierarkin i en kombinationsuttagsdosa placerar en huvudströmbrytare eller isolator vid inkommanderen, följt av en eller flera RCD:er (restströmsenheter) på underkretsnivå, med individuella MCB:er som skyddar varje uttag eller uttagsgrupp.

Det kritiska designbeslutet är om man ska använda en enda uppströms RCD som täcker alla uttag eller enskilda RCD per uttag. En enda uppströms RCD är enklare och billigare men innebär att alla jordfelsfel – inklusive kumulativt läckage från flera delar av utrustning som individuellt faller inom toleransen – kan lösa ut alla uttag samtidigt. På byggarbetsplatser och tillfälliga krafttillämpningar är detta ofta oacceptabelt. Individuella 30 mA jordfelsbrytare per uttag eller uttagsgrupp ger mycket bättre diskriminering: ett fel på en krets påverkar endast den kretsen, och underhållspersonal kan identifiera det felaktiga uttaget genom att observera vilken jordfelsbrytare som har löst ut. För distributionsboxar med uttag för utomhusbruk som betjänar flera oberoende användare eller arbetszoner, rekommenderas detta granulära tillvägagångssätt starkt.

Typen av RCD spelar också roll. Typ AC RCD reagerar endast på sinusformade jordfelsströmmar. Frekvensomriktare, batteriladdare och switchade strömförsörjningar genererar DC-pulsade eller jämna DC-läckagekomponenter som typ AC-enheter kanske inte upptäcker på ett tillförlitligt sätt. RCDs av typ A täcker både sinusformade och pulsade DC-restströmmar och är det minsta lämpliga valet för moderna industriella verktygsbelastningar. RCD:er av typ B täcker även jämna DC-restströmmar och krävs där trefaslikriktare eller DC-utgångsenheter är anslutna.

Sockelstandarder och anslutningskompatibilitet i internationella industriella miljöer

En av de mest praktiska utmaningarna med att specificera en Industrial Socket Box för internationella eller exportorienterade anläggningar är inkompatibilitet med anslutningsstandard. Industrianläggningar som köper utrustning från flera länder stöter rutinmässigt på bristande överensstämmelse mellan installerade uttag och utrustningskontakter. De dominerande standarderna för industriuttag i global användning är:

IEC 60309 har uppnått den bredaste internationella acceptansen för tunga industriella tillämpningar, med dess färgkodade nyckelsystem (gult för 110V, blått för 230V enfas, rött för 400V trefas) som utgör en fysisk barriär mot spänningsfel. På Zhejiang Mingtuo Electrical Technology Co., Ltd. stöder vi skräddarsydda Industrial Socket Box-konfigurationer med uttagstyper anpassade till destinationsmarknaden, vilket undviker adapterspridningen som skapar både säkerhetsrisker och olägenheter på internationella projektplatser.

Mekaniska och stötskyddskrav för Utomhus industriuttag Fördelningslådor

För en distributionsbox för industriella uttag för utomhusbruk adresserar IP-klassningen vätske- och damminträngning men säger ingenting om motståndskraft mot mekanisk påverkan - en helt separat prestandadimension som styrs av IK-klassificeringssystemet (IEC 62262). IK-värdena sträcker sig från IK00 (inget skydd) till IK10, vilket motsvarar 20 joule slagenergi, ungefär motsvarande en 5 kg massa som sjunkit från 40 cm. I praktiken är skillnaden mellan en IK07- och IK10-kapsling i en hektisk bygg- eller hamnmiljö skillnaden mellan ett hus som överlever ett blickande slag från en hjälm eller ett verktyg och ett som tål en direkt träff från fallande utrustning.

Materialval driver IK-prestanda. Kapslingar av polykarbonat (PC) erbjuder utmärkt slagtålighet och UV-stabilitet men kan vara känsliga för vissa lösningsmedel och kan gulna vid långvarig UV-exponering i vissa formuleringar. Glasfiberförstärkt polyester (GRP) kombinerar hög slagtålighet med kemikaliebeständighet och är vanligt i kemiska anläggningar och marina applikationer. Pressgjutna aluminiumkapslingar ger utmärkt mekanisk hållfasthet och värmeavledning men ökar vikten och är känsliga för galvanisk korrosion om de är felaktigt jordade eller om olika metaller används för fästelement. För Waterproof Socket Box-applikationer i kust- eller offshoremiljöer erbjuder rostfritt stål och icke-metalliska kapslingar den bästa kombinationen av korrosionsimmunitet och mekanisk robusthet.

Monteringsmetoden påverkar också den mekaniska integriteten. Ytmonterade lådor som endast är säkrade genom sin bakplatta är känsliga för hävstångskrafter om en tung kabel dras i sidled - monteringspunkterna, inte höljesmaterialet, blir felläget. Att specificera kapslingar med integrerade monteringsflänsar och använda M8 eller större fästelement i fasta underlag (inte gipsskivor eller tunnplåt) förbättrar avsevärt den verkliga motståndskraften.

Lastbalansering och fastilldelning i trefas Uttagskombinationsboxar

En Socket Combination Box som försörjer flera enfasuttag från en trefasinförare kräver avsiktlig fastilldelning för att undvika neutral överbelastning och spänningsobalans. I ett idealiskt balanserat trefassystem innebär lika ström på varje fas att nollledaren bär noll ström. I praktiken belastas uttagen inte lika, och den resulterande nollströmmen kan vara betydande - upp till hela linjeströmmen under kraftigt obalanserade förhållanden. Detta är särskilt relevant vid tillfällig kraftdistribution för evenemang, byggarbetsplatser och filmproduktion där belastningar är oförutsägbara och ofta ändras.

Standardmetoden för en box med 9 uttag är att tilldela tre uttag per fas i ett alternerande mönster (L1, L2, L3, L1, L2, L3, L1, L2, L3), tydligt märkta vid varje uttag. Användare instrueras sedan att fördela högeffektsbelastningar över faserna. För anläggningar med kända belastningsprofiler - såsom en produktionslinje där specifika maskiner arbetar med kända strömstyrkor - bör fastilldelningen beräknas i förväg och dokumenteras i distributionsschemat. En Industrial Socket Box som serverar en blandning av 16 A och 32 A uttag bör tilldela de tyngre 32 A uttagen över olika faser för att förhindra ett enfas dominerande scenario.

Harmonisk belastning är en sammansättningsfaktor. Switchade strömförsörjningar, frekvensomriktare och LED-drivrutiner genererar tredje harmoniska och andra trippelövertonsströmmar. Till skillnad från balanserade grundfrekventa strömmar lägger tredubbla övertoner i ett trefassystem till nollan i stället för att avbryta - ett fenomen som kan producera nollströmmar som överstiger fasströmmar även i en nominellt "balanserad" installation. För uttagskombinationsboxar som betjänar höga koncentrationer av elektronisk utrustning, bör nollledare dimensioneras till 1,5× till 2× fasledarens tvärsnitt, inte standardförhållandet 1:1.

Kabelingångshantering och dragavlastning in Industriella uttagslådor

Kabelingång är konsekvent underspecificerad vid upphandling av Industrial Socket Box. Kapslingens IP-klassning bibehålls endast om kabelgenomföringar är ordentligt förseglade, men många installationer använder generella gummigenomföringar eller lämnar oanvända knockouts öppna, vilket omedelbart motverkar inträngningsskyddet för själva lådan. Det korrekta tillvägagångssättet innefattar metriska eller PG-gängade kabelgenomföringar som väljs för den faktiska kabelns ytterdiameter, med glandkroppen åtdragen enligt tillverkarens specifikation för att komprimera tätningsringen jämnt runt kabelmanteln.

Dragavlastning är en separat men relaterad funktion. En kabelgenomföring som ger en IP-tätning förhindrar inte nödvändigtvis att axiell spänning överförs till de interna anslutningarna. Tunga kraftkablar i utomhusinstallationer utsätts för vindinducerade rörelser, termisk sammandragning i kallt klimat och mekanisk dragning vid anslutning och frånkoppling av utrustning. Utan tillräcklig dragavlastning - antingen genom glandklämmekanismen eller genom en separat kabelklämma inuti höljet - överförs cyklisk belastning direkt till skruvterminaler, vilket gradvis lossar anslutningen och skapar motståndsuppvärmning vid avslutningen. Detta är ett dokumenterat felläge i tillfällig kraftdistributionsutrustning på byggarbetsplatser och utomhusevenemang där kablar ofta flyttas.

För industriella uttagsfördelarboxar för utomhusbruk med kablar med botteningång, överväg den ytterligare effekten av kapillärtransport: vatten som rinner ner i en kabelmantel kan dras in i förskruvningsgränssnittet genom kapillärverkan oavsett packningens IP-klassning om kabeln går in uppifrån eller med en liten vinkel nedåt i boxen. Att specificera en droppögla - där kabeln hänger under ingångspunkten innan den stiger till glanden - är en enkel fältövning som eliminerar denna felmekanism helt. Vi konstruerar våra produkter för distributionsboxar för utomhusbruk med förformade kabelinföringskonfigurationer med droppslinga och tydligt markerade glandplattealternativ för att stödja korrekt fältinstallation.

Tillfällig kraftdistribution: Byggplatsöverensstämmelsekrav för industriella uttagslådor

Tillfällig kraftdistribution på byggarbetsplatsen styrs av specifika standarder utöver de allmänna industriella elektriska reglerna — i Europa gäller IEC 60364-7-704; i Storbritannien omfattar BS 7375 och tillhörande vägledning i BS EN 60439-4 tillfälliga distributionsenheter. Dessa standarder ställer krav på Industrial Socket Box-konfigurationer som går utöver vad generella socketboxar uppfyller. Viktiga krav inkluderar vanligtvis:

• Obligatoriskt RCD-skydd på alla uttag, med 30 mA känslighet för uttag upp till 32 A försörjning av bärbara handverktyg.
• Minsta IP44 för alla kapslingar som används utomhus eller på täckta men utsatta platser, som stiger till IP55 eller högre i våta bearbetningsområden eller nära vattenstrålar från betong- och putsarbeten.
• Reducerad lågspänning (110V CTE) förbrukningsmaterial för handhållna elverktyg i många europeiska och brittiska specifikationer, som kräver en jorduttag med mittuttag och gula IEC 60309-uttag specifikt för att förhindra korskoppling med 230V-försörjning.
• Överströmsskydd vid eller före varje uttag för att begränsa felenergi och kabelskador i händelse av verktygs- eller kabelfel.
• Regelbunden inspektion och provning scheman - vanligtvis var tredje månad för byggarbetsplatsutrustning - med register upprätthålls och utrustning tas ur drift om den inte klarar isolationsmotstånd eller RCD-svarstidstester.

En vattentät uttagsbox avsedd för användning på byggarbetsplatsen bör verifieras mot tillämplig nationell standard för projektlandet, eftersom kraven skiljer sig väsentligt. Zhejiang Mingtuo tillhandahåller projektspecifik dokumentation och stöd för verifiering av efterlevnad för kunder som skaffar utrustning för uttagsdistribution för internationella byggkontrakt.
