Leverantörer av solcells-PV DC MCCB

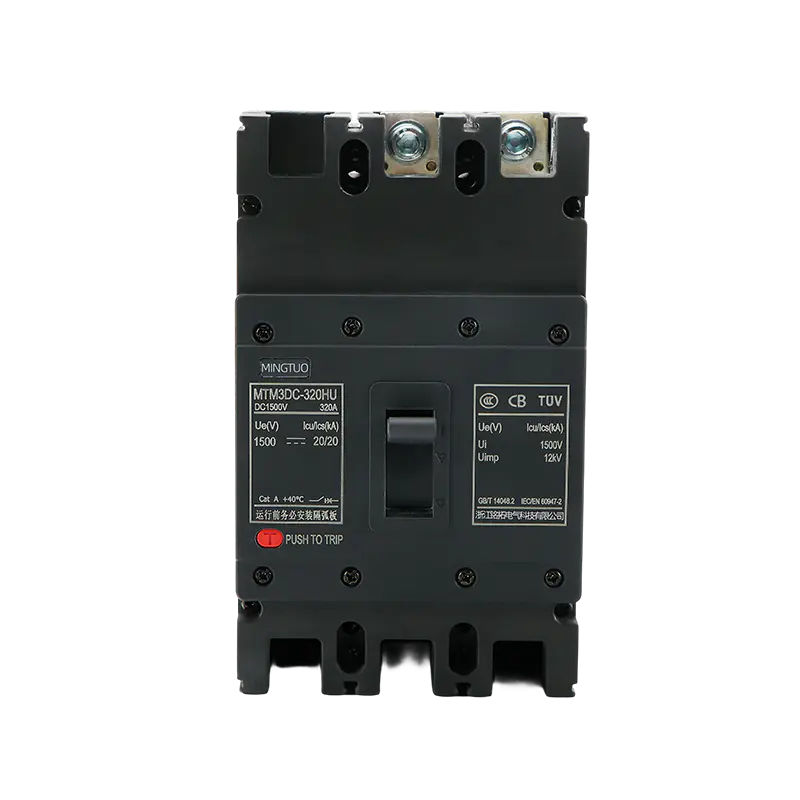

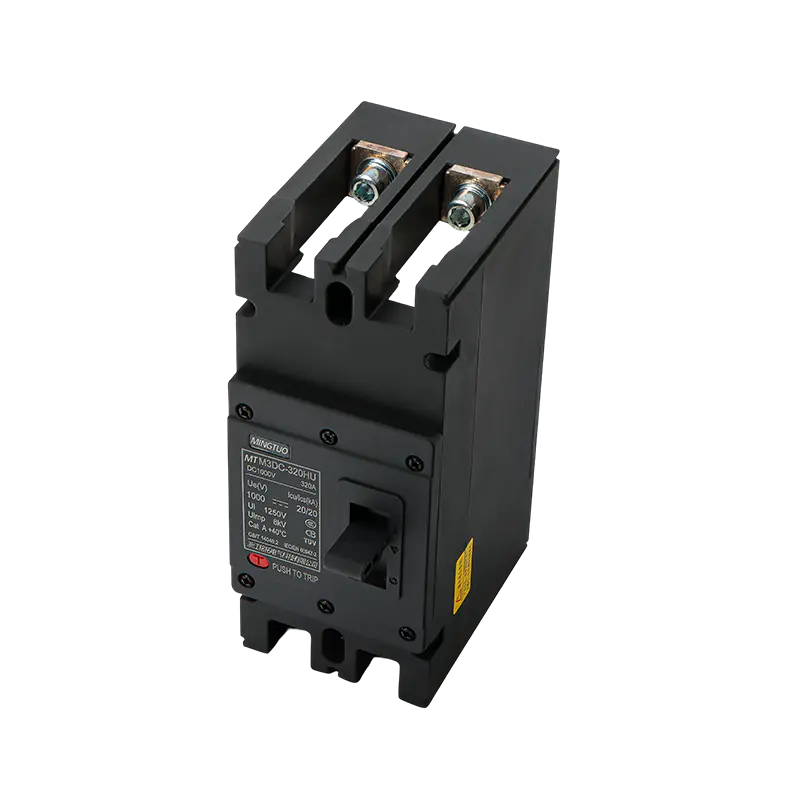

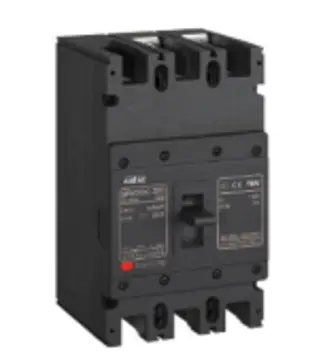

Hem / Produkter / Kretsbrytare i formgjuten hölje / MTM3-serien MCCB / PV DC MCCB 1000V 630A Solar effektbrytare för panelskydd
Denna strömbrytare ger tillförlitligt överbelastnings-, kortslutnings- och ljusbågsfelskydd för den fotovoltaiska DC-sidan genom arbetsflödet "detektering av fel → snabb utlösning→ magnetisk släckning av ljusbågar", samtidigt som den stöder säker isolering och statusövervakning för att säkerställa säker och stabil drift av systemet.
I enlighet med rigorösa internationella säkerhetsstandarder genomgår våra brytare stränga tester för att säkerställa orubblig prestanda under hela ditt systems hela 25-åriga livslängd.
| 1. Överlägsen DC-prestanda | Hög brytkapacitet upp till 25kA vid 1000–1500V DC Blixtsnabb 0,5 ms feldetektering och avbrott Tillförlitlig dämpning av likströmsbågar för att skydda utrustning och personal |
| 2. Exceptionell hållbarhet | IP65-klassat UV-beständigt hölje Saltspray korrosionsbeständig, testad i 1000h Minst 20 000 mekaniska driftcykler Fungerar tillförlitligt under extrema miljöförhållanden |
| 3. Intelligenta funktioner | Integrerad felövervakning och fjärrmanövrering Tydliga statusindikatorer för systemövervakning i realtid Temperaturkompensationsteknik för förbättrat skydd |
| 4. Certifierad kvalitetssäkring | TÜV Rheinland-certifierad, UL 489B-kompatibel IEC 60947-2 standardöverensstämmelse 100 % fabrikstestad före leverans för konsekvent prestanda |
| 5. Enkel installation och underhåll | 35 % mer kompakt än konventionella DC-brytare Verktygsfri tillbehörsinstallation och framåtvända anslutningsplintar Mångsidig för DIN-skena eller panelmontage |
| 6. Kostnadseffektivitet | Längre livslängd än standardlösningar Minskade underhållskrav Fabriksdirekta priser med 3 års garanti och global support |
-
MCCB Instantaneous Test
-
MCCB Temperature Rise Test Bench
-
MCCB Temperature Rise Test Bench
-
MCCB Temperature Rise Test Bench
-
MCCB Temperature Rise Test Bench
-
MCCB Assemble
-
MCCB Assemble
-
MCCB Temperature Rise Test Bench
För att säkerställa transportsäkerheten exporteras våra elektriska produkter i förstärkta trälådor. Lådorna genomgår värmebehandling och bär ISPM-15-märket, vilket möjliggör snabb tullklarering. Den upphöjda baskonstruktionen underlättar användningen av gaffeltrucken, medan inre stötdämpande fäste säkerställer att produkterna kommer intakta. Alla utvändiga lådor är tydligt märkta och uppfyller internationella logistikstandarder.
-

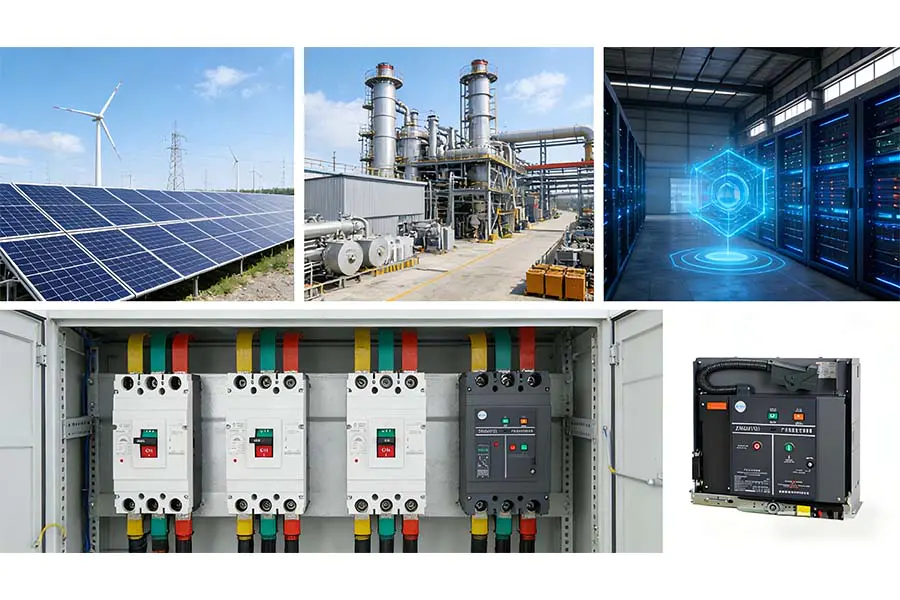

Photovoltaic Grid-Connected Cabinet Utilising ACB and MCCB
-
Box-typesubstation ACB VCB MCCB
-
Power transmission successful
-
Box-typesubstation ACB VCB MCCB
-
Box-typesubstation ACB VCB MCCB
| EXTERIÖR |  |  | |||||
| Skalram | Modell SRM3DC-320 | SRM3DC-400 | |||||
| Antal stolpar | 2 | tre | 2 | tre | |||
| Märk arbetsspänning Ue(V) | DC500 | DC1000 | DC1500 | DC250/500 | DC750/1000 | DC1250/1500 | DC1250/1500 |
| Märkisolationsspänning Ui(V) | DC1250 | DC1500 | DC1500 | ||||
| Nominell slaghållfasthet spänning Uimp(kV) | åtta | 12 | 12 | ||||
| Märkström In(A) | 63, 80, 100, 125, 140, 160, 180, 200, 225, 250, 280, 315, 320 | 225, 250, 315, 350, 400 | |||||
| Märkgräns kortslutningsbrytningskapacitet Icu(kA) | 50 | 20 | 20 | 65 | 35 | 15 | 15(2-polig ring) 20[3-polig) |
| en | en | / | 70 | 40 | 20 | 20[2-polig) 25(3-polig sträng) | |
| Ics(kA) anslutningsläge för drift av kortslutningsbrytningskapacitet | Ics=100%Icu | ||||||
| Upp och ner, ner och upp (2P, 320/3P) Gå in och ut, gå upp och ut (3P) | |||||||
| Användningskategori | A | ||||||
| Har den isoleringsfunktion? | Vara
| ||||||
| Driftsomgivningstemperatur | -35℃~70℃ | ||||||
| Mekanisk livslängd (tider) | 20000 | tio tusen | |||||
| Elektrisk livslängd (tider) | 3000 | 2000 | 1500 | 1000 | 1000 | 700 | 500 |
| Uppfyll ett kriterium | IEC/EN 60947-2、GB/T 14048.2 | ||||||

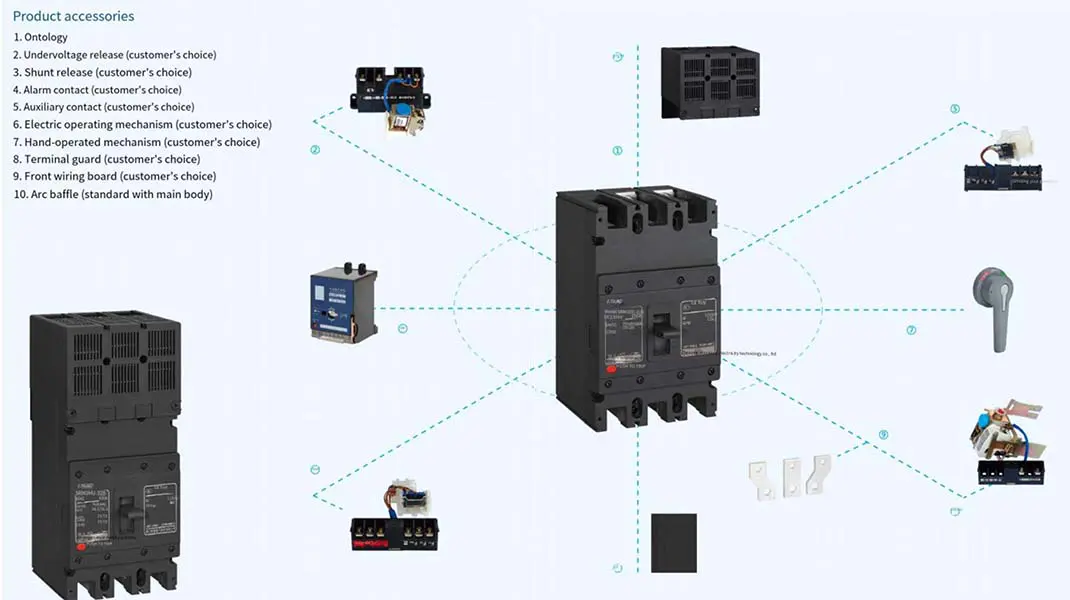

| Bilaga | Separat magnetisering, hjälp, larm, manuell drift och elektrisk drift | ||||||
| Autentisering | CCC, CE, TUV | ||||||
| mått (längd × bredd × höjd) (mm) | 180×76×126 (2P) 180×107×126 (3P) | 250×124×165 (2P) 250×182×165 (3P) | |||||
| Anmärkningar | 320 skalram är uppdelad i H: högbrytande, R: strömbegränsande typ | ||||||
| EXTERIÖR |  |  | ||||||

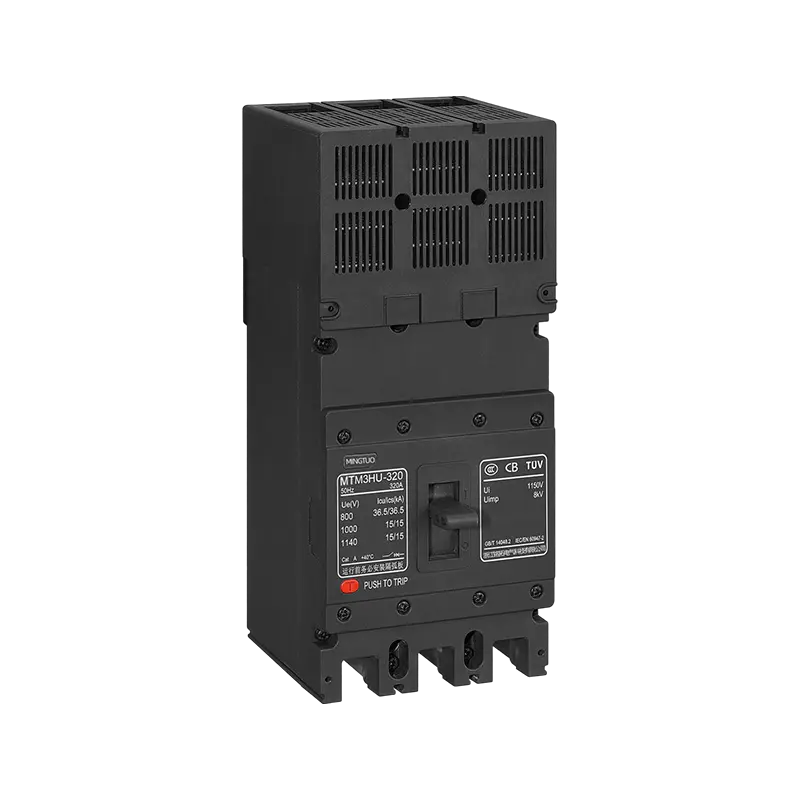

| Skalram | SRM3HU-320 | SRM3HU-400 | ||||||
| Antal stolpar | tre | tre | ||||||
| Märk arbetsspänning Ue(V) | AC415 | AC500/600 | AC800 | AC1000/1400 | AC415 | AC500/690 | AC800 | AC1000/1140 |
| Märkisolationsspänning Ui(V) | AC1150 | |||||||
| Nominell slaghållfasthet spänning Uimp(kV) | åtta | 12 | ||||||
| Märkström In(A) | 63, 80, 100, 125, 140, 160, 180, 200, 225, 250, 280, 315, 320 | 250, 280, 315, 320, 350, fyrahundra | ||||||
| Märkgräns kortslutningsbrytningskapacitet Icu(kA) | åttay-five | 50 | 36.5 | 10 | åttay-five | 50 | 36.5 | 10 |
| en | ! | en | en | 100 | 60 | 50 | 15 | |
| Ics(kA) anslutningsläge för drift av kortslutningsbrytningskapacitet | Ics=100%Icu | |||||||
| Användningskategori | A | |||||||
| Har den isoleringsfunktion? | Vara | |||||||
| Driftsomgivningstemperatur | -35℃~70℃ | |||||||
| Mekanisk livslängd (tider) | 20000 | tio tusen | ||||||
| Elektrisk livslängd (tider) | 3000 | 3000 | 3000 | 2000 | 1000 | 1000 | 1000 | 700 |
| Uppfyll ett kriterium | IEC/EN 60947-2、GB/T 14048.2 | |||||||
| Bilaga | Separat magnetisering, hjälp, larm, manuell drift och elektrisk drift | |||||||
| Autentisering | CCC, CE, TUV | |||||||
| mått (längd × bredd × höjd) (mm) | 180×107×126 (3P) | 250×182×165 (3P) | ||||||
| Anmärkningar | 320 skalram är uppdelad i H: högbrytande, R: strömbegränsande typ | |||||||
| EXTERIÖR |  | | ||||||
| Skalram | SRM3HU-630 | SRM3HU-800 | ||||||
| Antal stolpar | tre | tre | ||||||
| Märk arbetsspänning Ue(V) | AC415 | AC500/600 | AC800 | AC1000/1400 | AC415 | AC500/690 | AC800 | AC1000/1140 |
| Märkisolationsspänning Ui(V) | AC1150 | |||||||
| Nominell slaghållfasthet spänning Uimp(kV) | 12 | 12 | ||||||
| Märkström In(A) | 500 630 | 700, åttahundra | ||||||
| Märkgräns kortslutningsbrytningskapacitet Icu(kA) | åttay-five | 50 | 36.5 | 10 | åttay-five | 50 | 36.5 | 10 |
| 100 | 60 | 50 | 15 | 100 | 60 | 50 | 15 | |
| Ics(kA) anslutningsläge för drift av kortslutningsbrytningskapacitet | Ics=100%Icu | |||||||
| Användningskategori | A | |||||||
| Har den isoleringsfunktion? | Vara | |||||||
| Driftsomgivningstemperatur | -35℃~70℃ | |||||||
| Mekanisk livslängd (tider) | 5000 | tio tusen | ||||||
| Elektrisk livslängd (tider) | 1000 | 1000 | 1000 | 700 | 1000 | 1000 | 1000 | 700 |
| Uppfyll ett kriterium | IEC/EN 60947-2、GB/T 14048.2 | |||||||
| Bilaga | Separat magnetisering, hjälp, larm, manuell drift och elektrisk drift | |||||||
| Autentisering | CCC, CE, TUV | |||||||
| mått (längd × bredd × höjd) (mm) | 250×182×165 (3P) | 250×182×165 (3P) | ||||||
| EXTERIÖR |  |  | ||||||

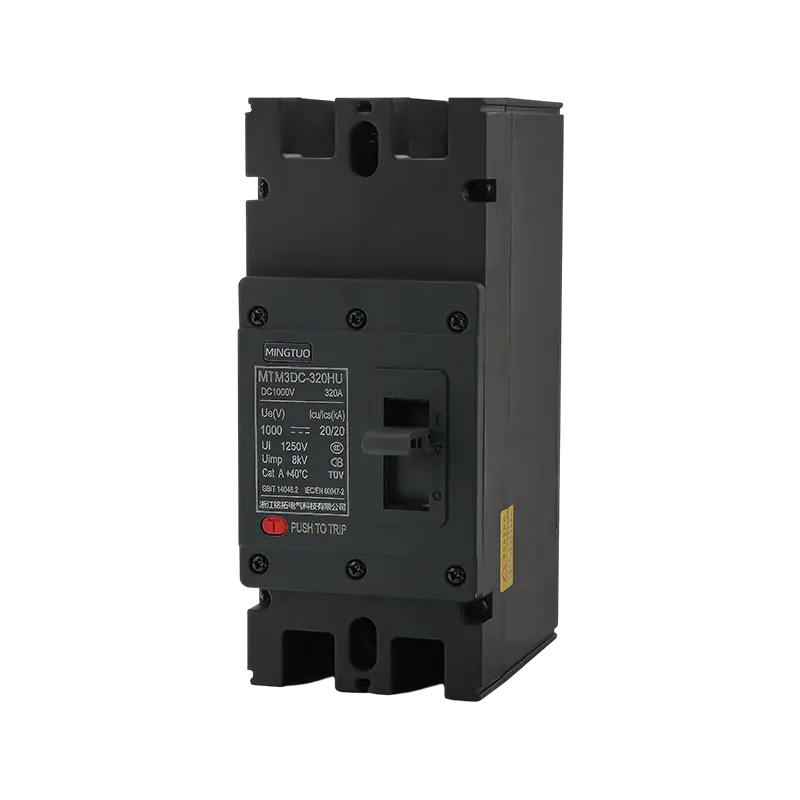

| Skalram | Modell SRM3DC-320 | SRM3DC-800 | ||||||
| Antal stolpar | 2-tre | 2-tre | ||||||
| Märk arbetsspänning Ue(V) | DC500 | DC1000 | DC1500 | DC250/500 | DC750/1000 | DC1250/1500 | DC1250/1500 | |
| Märkisolationsspänning Ui(V) | DC1250 | DC1500 | DC1500 | |||||
| Nominell slaghållfasthet spänning Uimp(kV) | åtta | 12 | 12 | |||||
| Märkström In(A) | 63, 80, 100, 125, 140, 160, 180, 200, 225, 250, 280, 315, 350 | 225, 250, 315, 350, fyra hundra | ||||||
| Märkgräns kortslutningsbrytningskapacitet Icu(kA) | 50 | 20 | 20 | 65 | 35 | 15 | 15(2-polig sträng) 20 (3-polig sträng) | |
| en | en | / | 70 | 40 | 20 | 20 (2-polig) 25(3-polig sträng) | ||
| Ics(kA) anslutningsläge för drift av kortslutningsbrytningskapacitet | Ics=100%Icu | |||||||
| Användningskategori | A | |||||||
| Har den isoleringsfunktion? | Vara | |||||||
| Driftsomgivningstemperatur | -35℃~70℃ | |||||||
| Mekanisk livslängd (tider) | 20000 | tio tusen | ||||||
| Elektrisk livslängd (tider) | 3000 | 2000 | 1500 | 1000 | 1000 | 700 | 500 | |
| Uppfyll ett kriterium | IEC/EN 60947-2、GB/T 14048.2 | |||||||
| Bilaga | Separat magnetisering, hjälp, larm, manuell drift och elektrisk drift | |||||||
| Autentisering | CCC, CE, TUV | |||||||
| mått (längd × bredd × höjd) (mm) | 180×76×126(2P) 180×107×126(3P) | 250×124×165(2P) 250×182×165(3P) | ||||||
