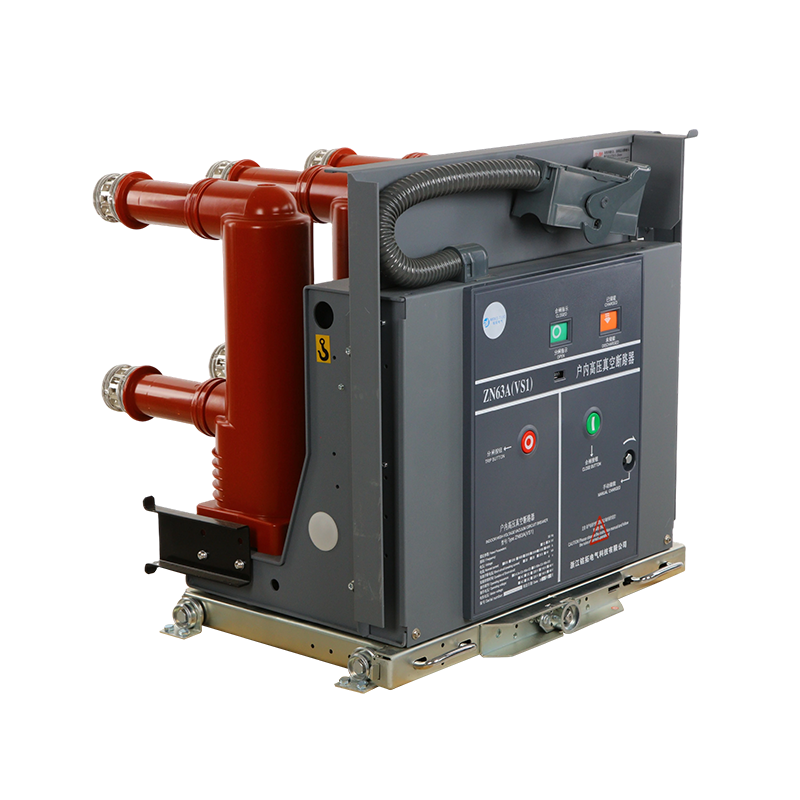

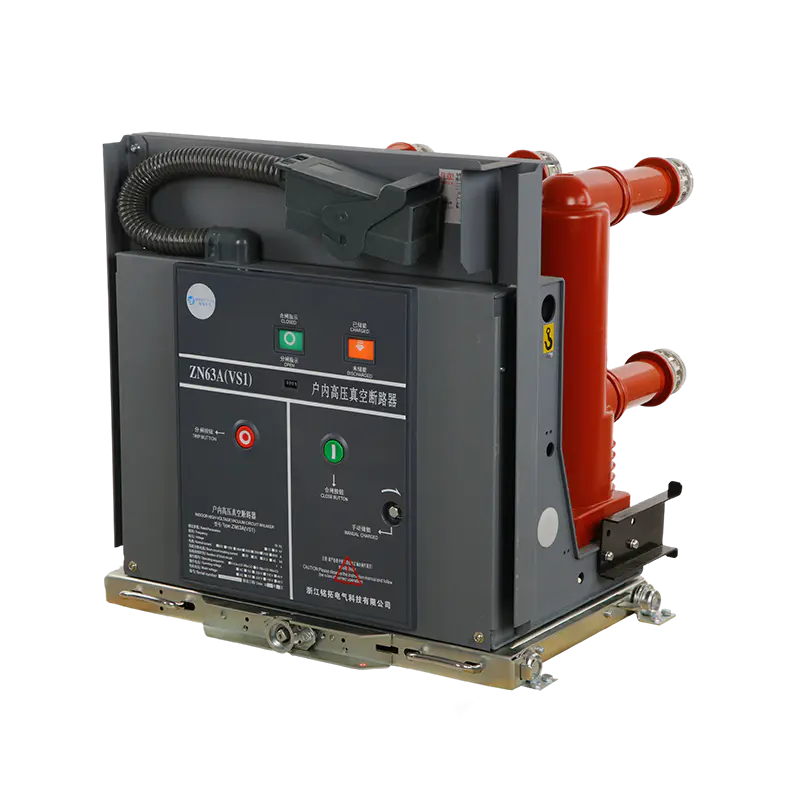

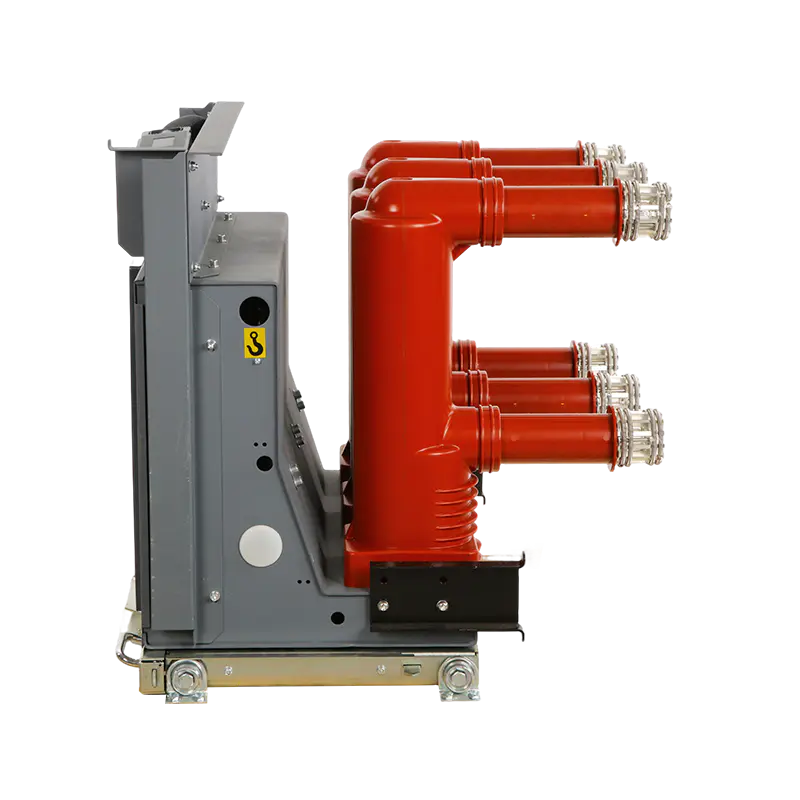

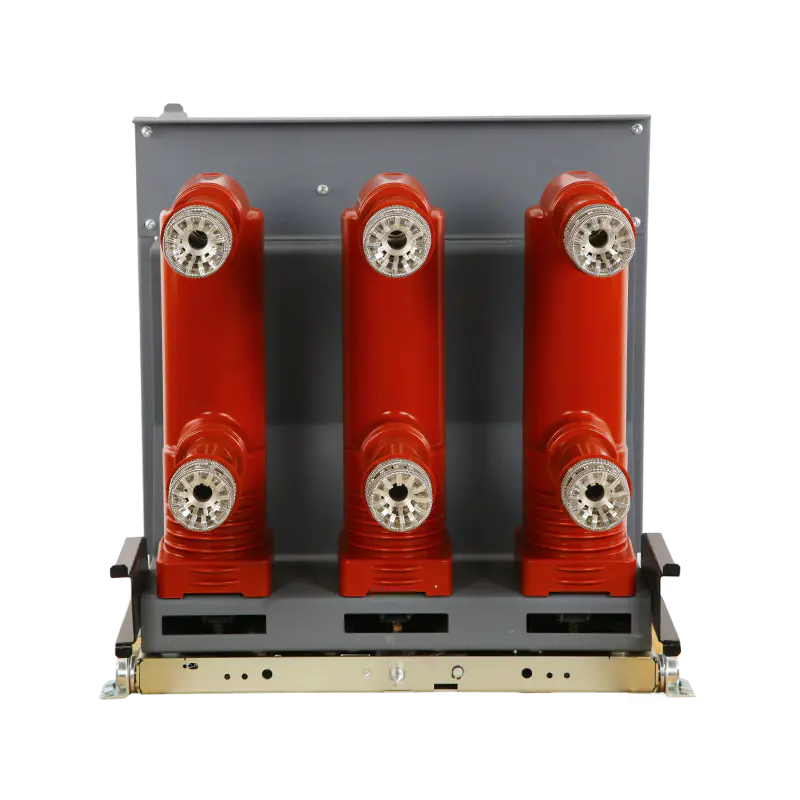

Name: VS1 mellanspänning inomhus vakuumbrytare 12kV 1250A för MV-ställverk
Rating: 5 (99 reviews)

VS1 mellanspänning inomhus vakuumbrytare 12kV 1250A för MV-ställverk

Beskrivning:

MINGTUO 12kV inomhusvakuumbrytare (VCB) är speciellt utformad för mellanspänningsställverksapplikationer och ger högpresterande skydd och kontroll för industriella, kommersiella och infrastrukturella kraftsystem. Denna brytare är klassad till 1250A och är lämplig för både fast och utdragen installation, och erbjuder robust felavbrottsförmåga, lång livslängd och avancerade säkerhetsfunktioner. Dess kompakta och modulära design säkerställer tillförlitlig drift samtidigt som den förenklar underhåll och installationsprocedurer.

Denna medelspänningsvakuumbrytare inomhus erbjuder en komplett lösning för säker, pålitlig och effektiv kraftdistribution. Dess flexibla installation, avancerade vakuumavbrottsteknik, långa livslängd och omfattande skyddsfunktioner gör den lämplig för ett brett utbud av industriella, kommersiella och kritiska infrastrukturtillämpningar.

Applikationer:

MINGTUO VCB:er är viktiga komponenter i medelspänningssystem, som ger både kontroll och skydd över en mängd olika scenarier:

Kraftproduktion:

Generatorskydd och effektstyrning i värme- och vattenkraftverk

Integration med sol- och vindenergisystem

Hjälpkraftdistribution för anläggningsutrustning

Överförings- och distributionsnät:

Skydd av transformatorstationsmatare och distributionstransformatorer

Ringhuvudenhet och ställverksapplikationer inomhus

Felisolering i urban och industriell kraftdistribution

Industriella system:

Motorskydd med hög kapacitet i stål- och tillverkningsanläggningar

Transformator- och likriktarskydd i kemiska anläggningar

Energidistribution under jord och mark vid gruvdrift

Infrastruktur och offentliga tjänster:

Kraftförsörjningssystem för järnväg och tunnelbana

Skydd för säkerhetskopiering av flygplats, sjukhus och datacenter

Industriparker och kraftdistribution för kommersiella byggnader

Hårda eller speciella miljöer:

Offshore plattforms elektriska system

Ökengruvdrift och extrema klimatanläggningar

Transformatorstationer på hög höjd som kräver robusta, pålitliga brytare

High Voltage Vacuum Circuit Breaker
VS1 Medium-Voltage Indoor Vacuum Circuit Breaker
VCB Composition

Under normal drift förblir brytarens huvudkontakter stängda, vilket tillåter oavbrutet strömflöde. Vid överbelastning eller kortslutning aktiveras den termiska eller magnetiska utlösningsmekanismen. Fjädermekanismen säkerställer snabb kontaktseparation och genererar en kontrollerad elektrisk ljusbåge. Denna ljusbåge riktas omedelbart in i vakuumbrytaren, där den kyls, delas och släcks. Denna process isolerar den felaktiga sektionen, skyddar nedströmsutrustning och förhindrar skador på det övergripande systemet. Resultatet är snabb felsökning, säker drift och minimala underhållskrav.

Produkttillbehör

Insulating Cylinder
Main Product
Moving Contact
Flexible Connection
Touch And Touch Arm Cover
Bearer Supporting Bracket
Insulating Cylinder
Vaccum Tube

Product Debugging
Product Debugging
Product Debugging
Product Debugging
Withstand Voltage Test
Product Debugging
VS1 Medium-Voltage Indoor Vacuum Circuit Breaker
High Voltage Vacuum Circuit Breaker

För att säkerställa transportsäkerheten exporteras våra elektriska produkter i förstärkta trälådor. Lådorna genomgår värmebehandling och bär ISPM-15-märket, vilket möjliggör snabb tullklarering. Den upphöjda baskonstruktionen underlättar användning av gaffeltruckar, medan inre stötdämpande fäste säkerställer att produkterna kommer intakta. Alla utvändiga lådor är tydligt märkta och uppfyller internationella logistikstandarder.

High and Low Voltage Switchgear (ACB, MCCB, VCB)
Box-Type Substation Featuring Our VCB, MCCB, and ACB
High And Low Voltage Cabinets Successfully Powered

Power transmission successful
Photovoltaic Grid-Connected Cabinet Utilising ACB and MCCB
Box-typesubstation ACB VCB MCCB
Box-typesubstation ACB VCB MCCB
Box-typesubstation ACB VCB MCCB
Box-typesubstation ACB VCB MCCB
Photovoltaic Grid-Connected Cabinet Utilising ACB and MCCB
Power transmission successful
Power transmission successful
Photovoltaic Grid-Connected Cabinet Utilising ACB and MCCB

Nej	Objekt	Enheter	Räkna värde
1	Märkspänningen	-	12 24 35
2	Märkspänningen (short-term frequency tolerance 1min)	kV	42
3	Märkspänningen tolerance lightning shocks peak	-	75
4	Nominell frekvens	Hz	50
5	Märkström	A	630, 1250
			630, 1250、1600、2000、2500、3150
			1250, 1600, 2000, 2500, 3150, 4000
6	Märkkort kortslutningsström	kA	20/25, 31,5, 40
7	Märkspänningen short tolerance	kA	20/25, 31,5, 40
8	Bedömd kort varaktighet	s	4
9	Märkström peak tolerance	kA	50/63, 80, 100
10	Märkkortslutningsström nära	kA	50/63, 80, 100
11	Den sekundära kretsen frekvens spänningstolerans 1 min)	V	2000
12	Nominell singleback kondensatorinställning öppen kretsström	A	630/400 (40kA 800/400)
13	Märkkondensatorinställda slutströmmar	kA	12,5 (frekvens inte högre än 1000Hz)
14	Bromsbromstid (märkspänning)	ms	≤50
15	Matartid (märkspänning)	ms	≤100
16	Mekaniskt liv	-	20000
17	Märkström open circuit times (life)	Byter	20000
18	Märkkortslutningsström öppen krets	-	50 (40kA≤30)
19	Dynamisk och statisk kontakt tillåter slitagetjocklek	mm	3
20	Den nominella driftspänningsmataren	-	-
21	Märkspänningen break-brake operations	V	AC110/220 DC110/220
22	Lagringsmotorns märkspänning	-	-
23	Lagringsmotoreffekt	W	70
24	Lagringstid	s	≤10
25	Kontaktöppningsavstånd	mm	11 ± 1
26	Super-resa	-	3,5 ± 0,5
27	Stängande kontakt studstid	ms	≤240(A≤3)
28	Tre-fas punkter, stängning i olika stadier av sexuell	-	≤2
29	Genomsnittlig grindhastighet (kontaktavstånd-6 mm)	m/s	0,9–1,2
30	Genomsnittlig stängningshastighet (6 mm-kontaktstängning)	m/s	0,5–0,8
31	Ledande elektrisk kretsresistans	μΩ	≤50(630a),≤45(1250A) ≤35(1600–2000A)、≤250(2400)
32	Kontaktormatarens kontakttryck	N	2000±200(2000A), 2400±200(25kA) 3100±200(31,5kA), 4250±250(40kA)
33	Den nominella driftsekvensen	-	Poäng - 0,3s - och poäng 180-tal - och -
