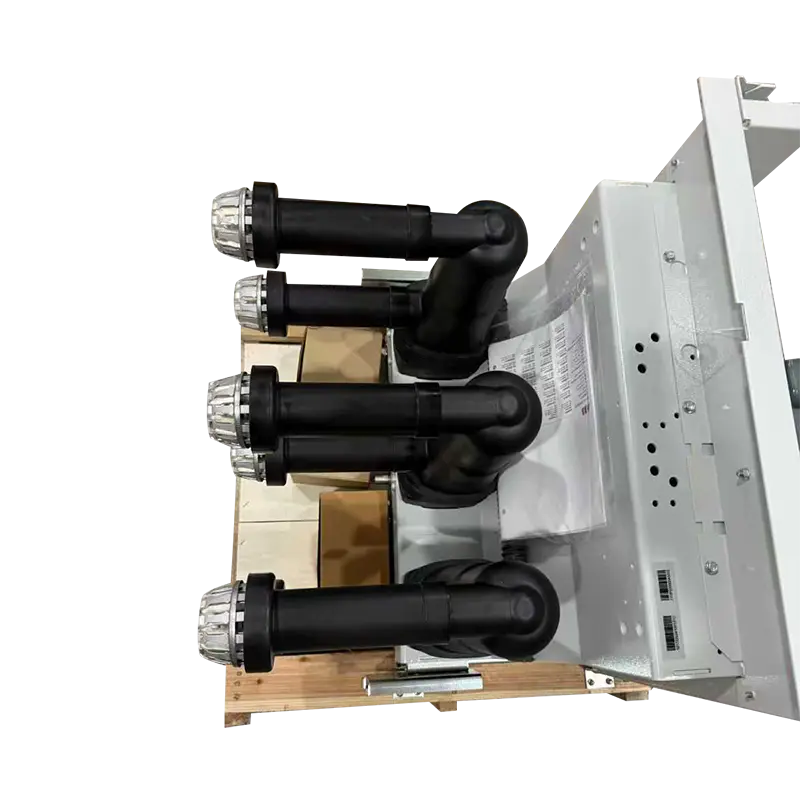

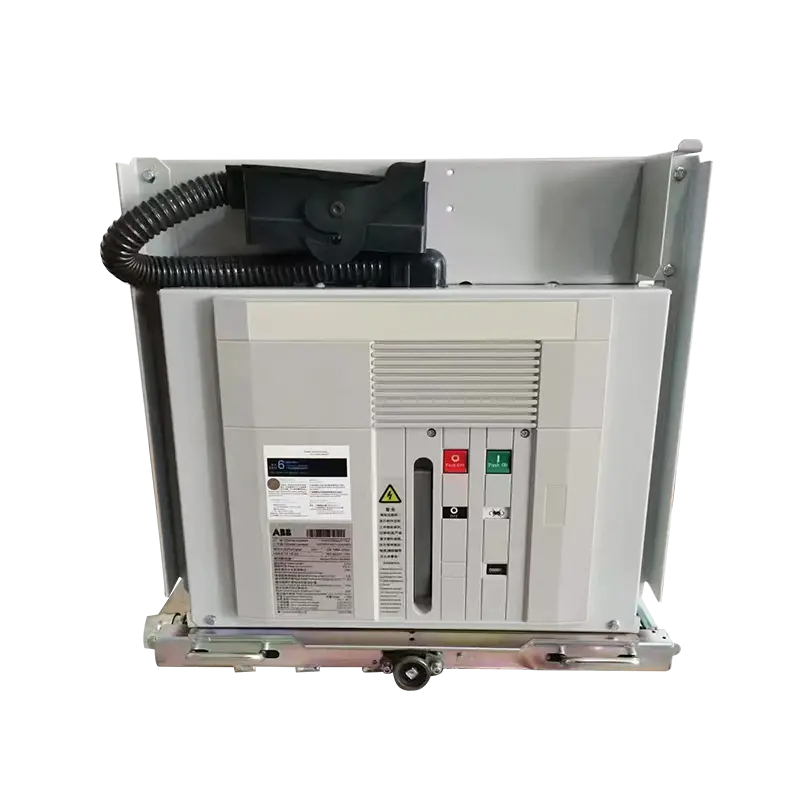

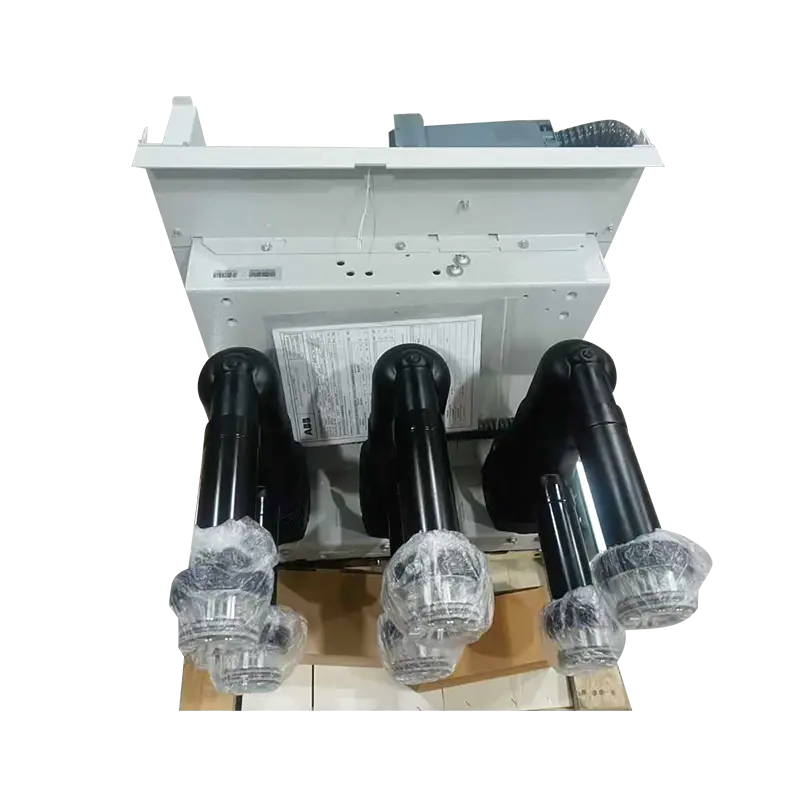

Name: VD4 12kV mellanspänning inomhus vakuumbrytare, 630A–1250A
Rating: 5 (99 reviews)

VD4 12kV mellanspänning inomhus vakuumbrytare, 630A–1250A

Beskrivning:

MINGTUO VD4 12kV Vacuum Circuit Breaker (VCB) är en mellanspänningsbrytare inomhus designad för att ge exakt skydd och kontroll för trefasiga AC-system som arbetar vid 50Hz, med märkspänningar från 3,6kV till 12kV. Denna brytare stöder märkströmmar från 630A till 1250A och är idealisk för inomhusinstallationer av ställverk i transformatorstationer, industrianläggningar och kommersiella kraftdistributionssystem. Genom att använda avancerad vakuumbrytarteknik säkerställer den snabba felavbrott, driftsäkerhet och långsiktig säkerhet.

Applikationer:

Mellanspänningsställverk inomhuspaneler

Industrianläggningar som kräver pålitligt MV-skydd

Kommersiell infrastruktur inklusive sjukhus, flygplatser och datacenter

System som kräver frekvent drift och lösningar som kräver lite underhåll

High Voltage Vacuum Circuit Breaker
VS1 Medium-Voltage Indoor Vacuum Circuit Breaker

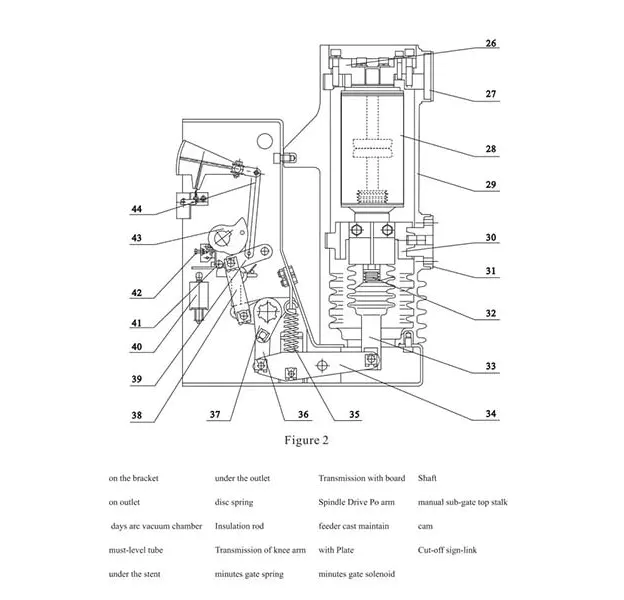

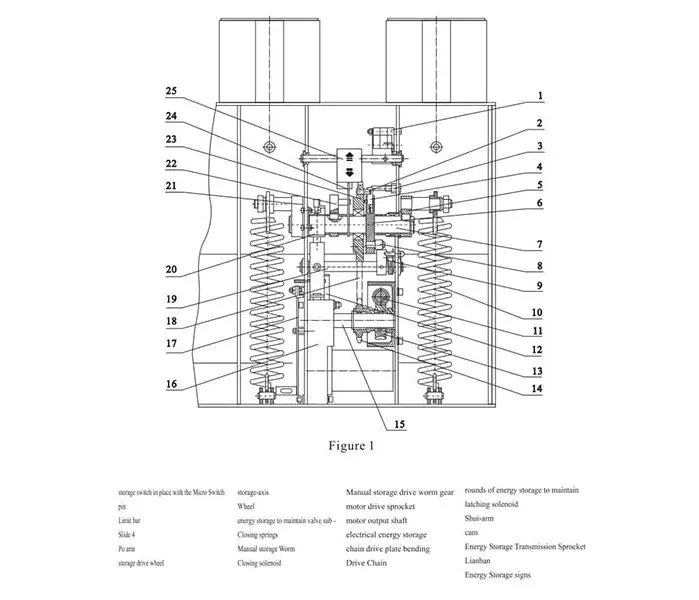

VCB Composition

Under normala förhållanden förblir huvudkontakterna stängda för att tillåta kontinuerligt strömflöde. Vid detektering av överström eller kortslutning, separerar fjädermekanismen snabbt kontakterna, vilket skapar en ljusbåge inuti vakuumbrytaren. Ljusbågen kyls och släcks, vilket på ett säkert sätt isolerar den felaktiga kretsen och förhindrar skador på nedströmsutrustning. Detta säkerställer hög driftsäkerhet och minimalt underhållsbehov.

Produkttillbehör

Insulating Cylinder
Bearer Supporting Bracket
Touch And Touch Arm Cover
Flexible Connection
Moving Contact

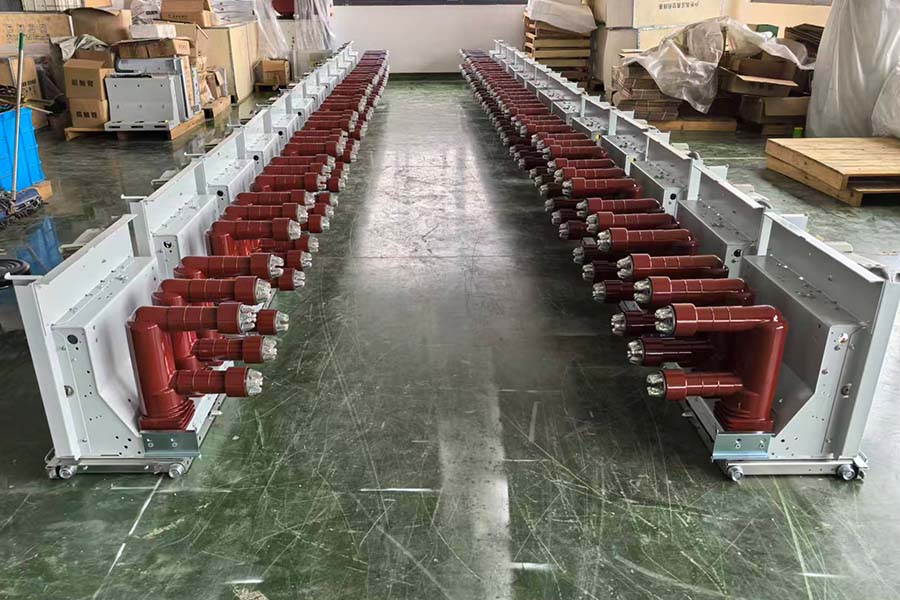

Main Product
Insulating Cylinder
Vaccum Tube

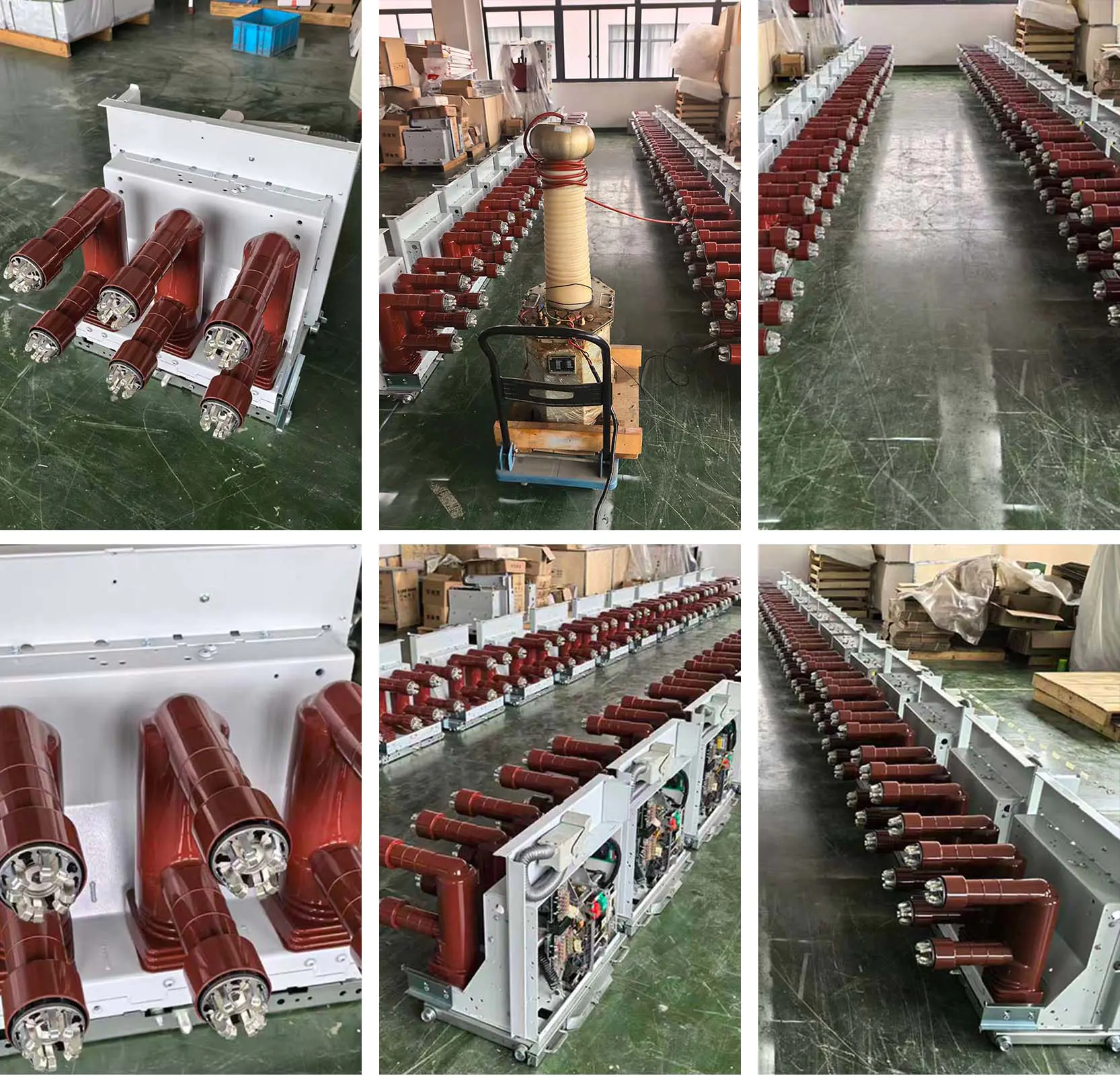

Withstand Voltage Test
Product Debugging
Product Debugging
Product Debugging
Product Debugging
Withstand Voltage Test
Mechanical Characteristic Testing
Product Debugging
Test the opening and closing speed, time, synchron
High Voltage Vacuum Circuit Breaker
VS1 Medium-Voltage Indoor Vacuum Circuit Breaker

För att säkerställa transportsäkerheten exporteras våra elektriska produkter i förstärkta trälådor. Lådorna genomgår värmebehandling och bär ISPM-15-märket, vilket möjliggör snabb tullklarering. Den upphöjda baskonstruktionen underlättar användningen av gaffeltrucken, medan inre stötdämpande fäste säkerställer att produkterna kommer intakta. Alla utvändiga lådor är tydligt märkta och uppfyller internationella logistikstandarder.

High and Low Voltage Switchgear (ACB, MCCB, VCB)
Box-Type Substation Featuring Our VCB, MCCB, and ACB
High And Low Voltage Cabinets Successfully Powered

Box-typesubstation ACB VCB MCCB
Box-typesubstation ACB VCB MCCB
Box-typesubstation ACB VCB MCCB
Power transmission successful
Photovoltaic Grid-Connected Cabinet Utilising ACB and MCCB
Power transmission successful
Box-typesubstation ACB VCB MCCB
Power transmission successful
Photovoltaic Grid-Connected Cabinet Utilising ACB and MCCB
Photovoltaic Grid-Connected Cabinet Utilising ACB and MCCB

Nej	Objekt	Enheter	Räkna värde
1	Märkspänningen	-	12 24 35
2	Märkspänningen (short-term frequency tolerance 1min)	kV	42
3	Märkspänningen tolerance lightning shocks peak	-	75
4	Nominell frekvens	Hz	50
5	Märkström	A	630, 1250
			630, 1250、1600、2000、2500、3150
			1250, 1600, 2000, 2500, 3150, 4000
6	Märkkort kortslutningsström	kA	20/25, 31,5, 40
7	Märkspänningen short tolerance	kA	20/25, 31,5, 40
8	Bedömd kort varaktighet	s	4
9	Märkström peak tolerance	kA	50/63, 80, 100
10	Märkkortslutningsström nära	kA	50/63, 80, 100
11	Sekundärkretsens frekvensspänningstolerans 1 min)	V	2000
12	Nominell singleback kondensator inställd öppen kretsström	A	630/400 (40kA 800/400)
13	Märkkondensatorinställda slutströmmar	kA	12,5 (frekvens inte högre än 1000Hz)
14	Bromsbromstid (märkspänning)	ms	≤50
15	Matartid (märkspänning)	ms	≤100
16	Mekaniskt liv	-	20000
17	Märkström open circuit times (life)	Byter	20000
18	Märkkortslutningsström öppen krets	-	50 (40kA≤30)
19	Dynamisk och statisk kontakt tillåter slitagetjocklek	mm	3
20	Den nominella driftspänningsmataren	-	-
21	Märkspänningen break-brake operations	V	AC110/220 DC110/220
22	Lagringsmotorns märkspänning	-	-
23	Lagringsmotoreffekt	W	70
24	Lagringstid	s	≤10
25	Kontaktöppningsavstånd	mm	11 ± 1
26	Super-resa	-	3,5 ± 0,5
27	Stängande kontakt studstid	ms	≤240(A≤3)
28	Tre-fas punkter, stängning i olika stadier av sexuell	-	≤2
29	Genomsnittlig grindhastighet (kontaktavstånd-6 mm)	m/s	0,9–1,2
30	Genomsnittlig stängningshastighet (6 mm-kontaktstängning)	m/s	0,5–0,8
31	Ledande elektrisk kretsresistans	μΩ	≤50(630a),≤45(1250A) ≤35(1600–2000A)、≤250(2400)
32	Kontaktormatarens kontakttryck	N	2000±200(2000A), 2400±200(25kA) 3100±200(31,5kA), 4250±250(40kA)
33	Den nominella driftsekvensen	-	Poäng - 0,3s - och poäng 180-tal - och -
