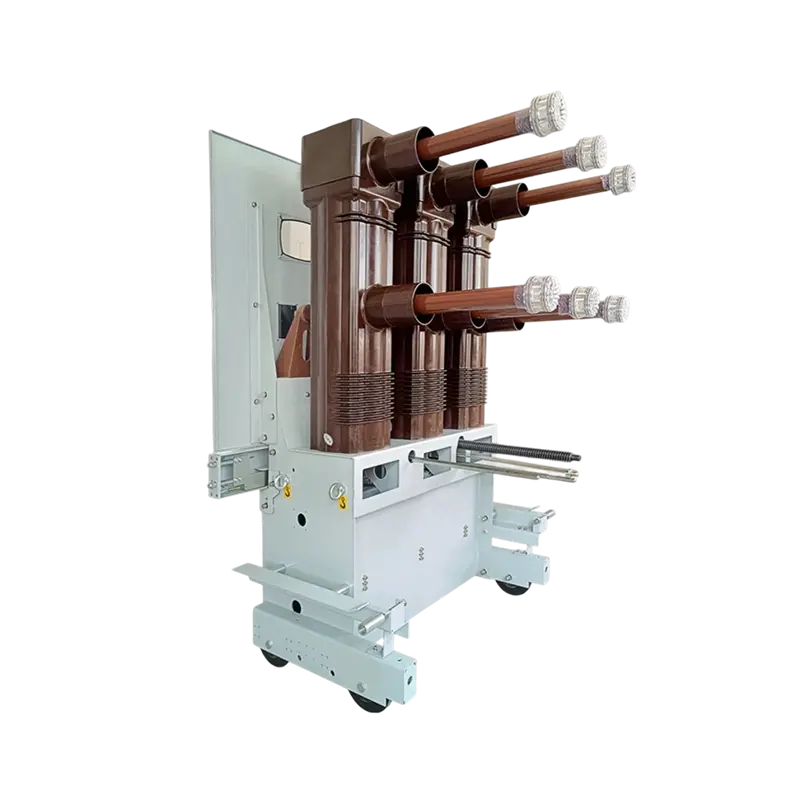

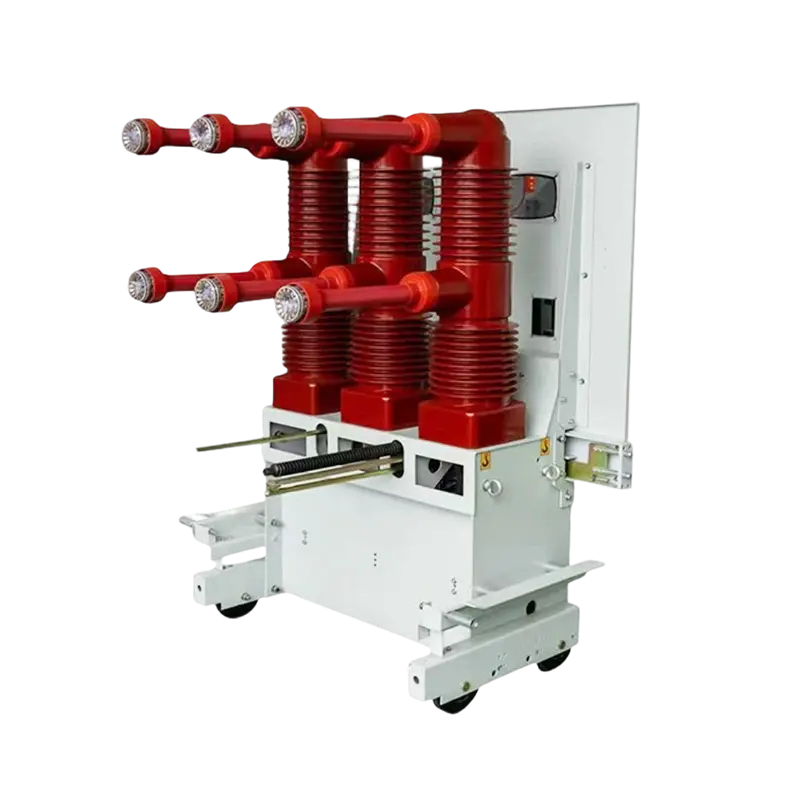

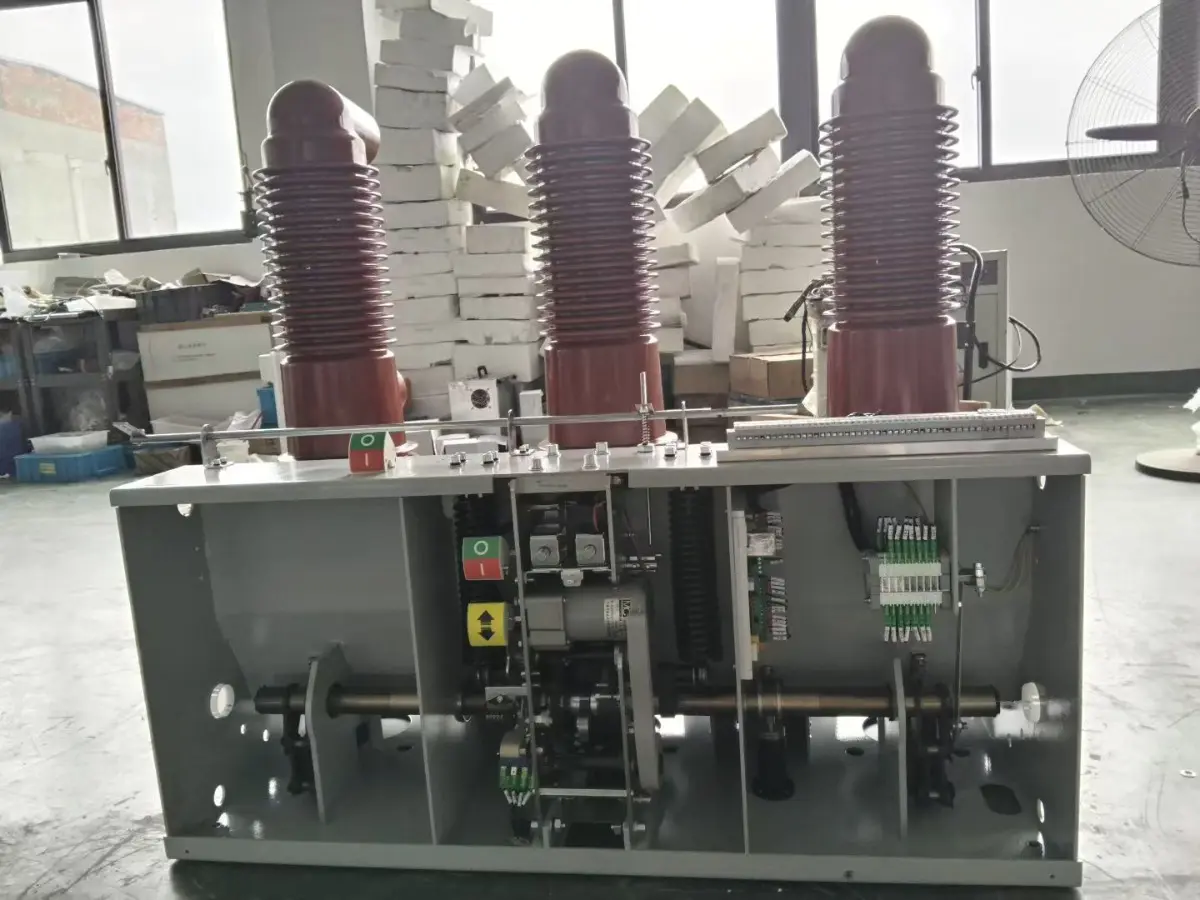

Partihandel ZN85 12kV utomhusvakuumbrytare, 630A, stolpmonterad
Hem / Produkter / Vakuumbrytare / Vakuumbrytare utomhus / ZN85 12kV utomhusvakuumbrytare, 630A, stolpmonterad
Arbetsprincip: Distributionsnätskydd: Stolpmonterade matarledningar, elektrifiering på landsbygden och automatisk sektionsindelning av distributionskretsar.
Transformatorstationer: Utgående ledningar, transformatorskydd och busshållare.
Industriella kraftsystem: Fabriksinkommande huvudledningar, stort motorskydd och industriella belastningskretsar.
Infrastrukturprojekt: Anslutningar för förnybar energi, järnvägselektrifiering och gruvkraftsystem.
Speciella scenarier: Frekvent lastväxling, kontroll av kondensatorbank och säkert avbrott av kabelladdningsströmmar.
 |  |  |
 |  |  |
Vakuumavbrottsteknik: Hermetiskt förseglade brytare ger hög dielektrisk styrka, ljusbågssläckning och konsekvent prestanda under längre livslängd.
Mekanisk drift: Fjädermanövrerad mekanism möjliggör både manuell och fjärrmanövrering, vilket möjliggör snabb kontaktseparering vid överbelastning eller kortslutning.
Miljöskydd: IP54-klassat hölje med korrosionsbeständiga material säkerställer hållbarhet i extrema väderförhållanden, inklusive hög luftfuktighet, vind och damm.
Kompakt och modulär layout: Förenklar installation, inspektion och underhåll samtidigt som den integrerar viktig extrautrustning, såsom strömtransformatorer och skyddsreläer.
Hög tillförlitlighet med en mekanisk uthållighet på 10 000 operationer
Avancerad vakuumbrytarteknik för minimalt underhåll
Kompakt och korrosionsbeständig design lämplig för utomhusmiljöer
IP54-skydd säkerställer drift under tuffa förhållanden
Integrerad smart övervakning och fjärrkontrollfunktioner
Överensstämmelse med GB/T 11022 och IEC 62271 standarder
Anpassningsbara konfigurationer för specifika projektkrav
 |  |  |
 |  | |

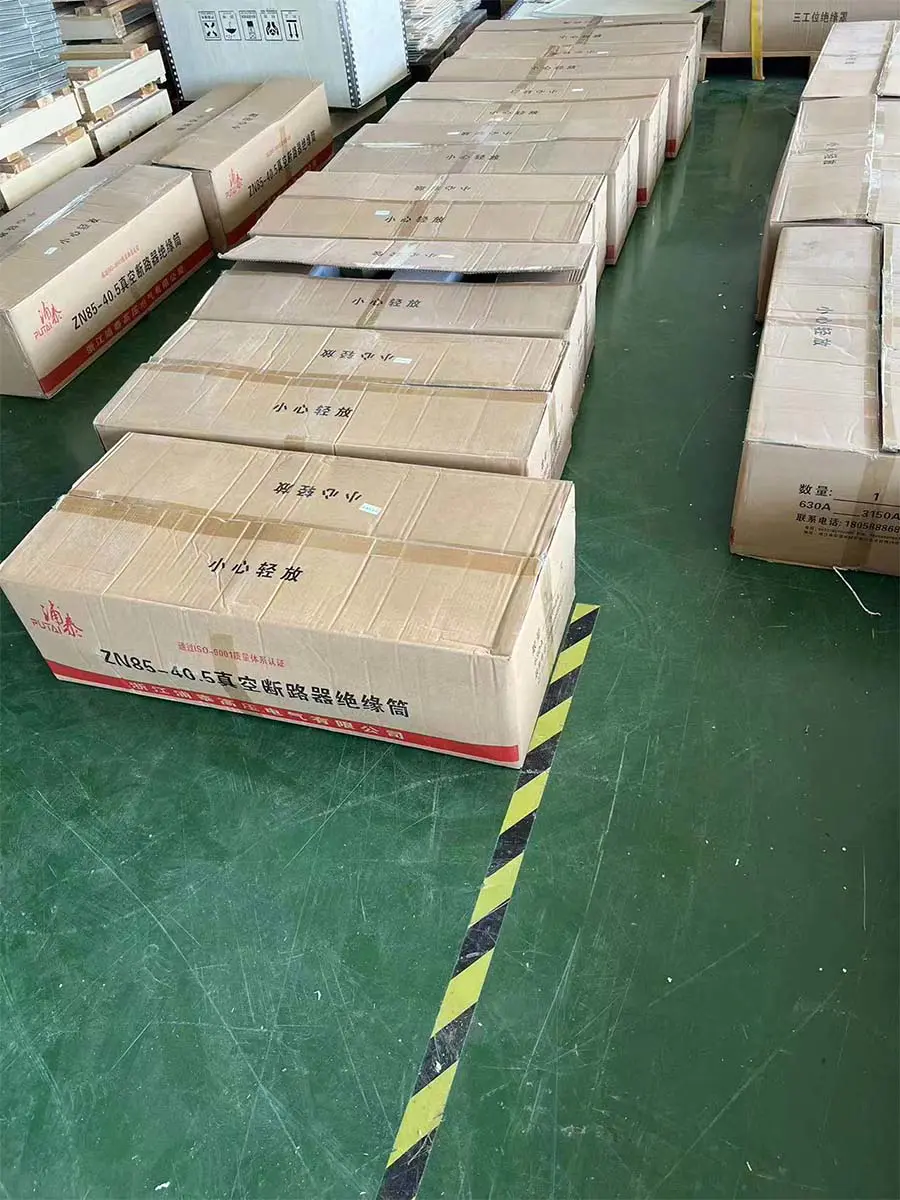

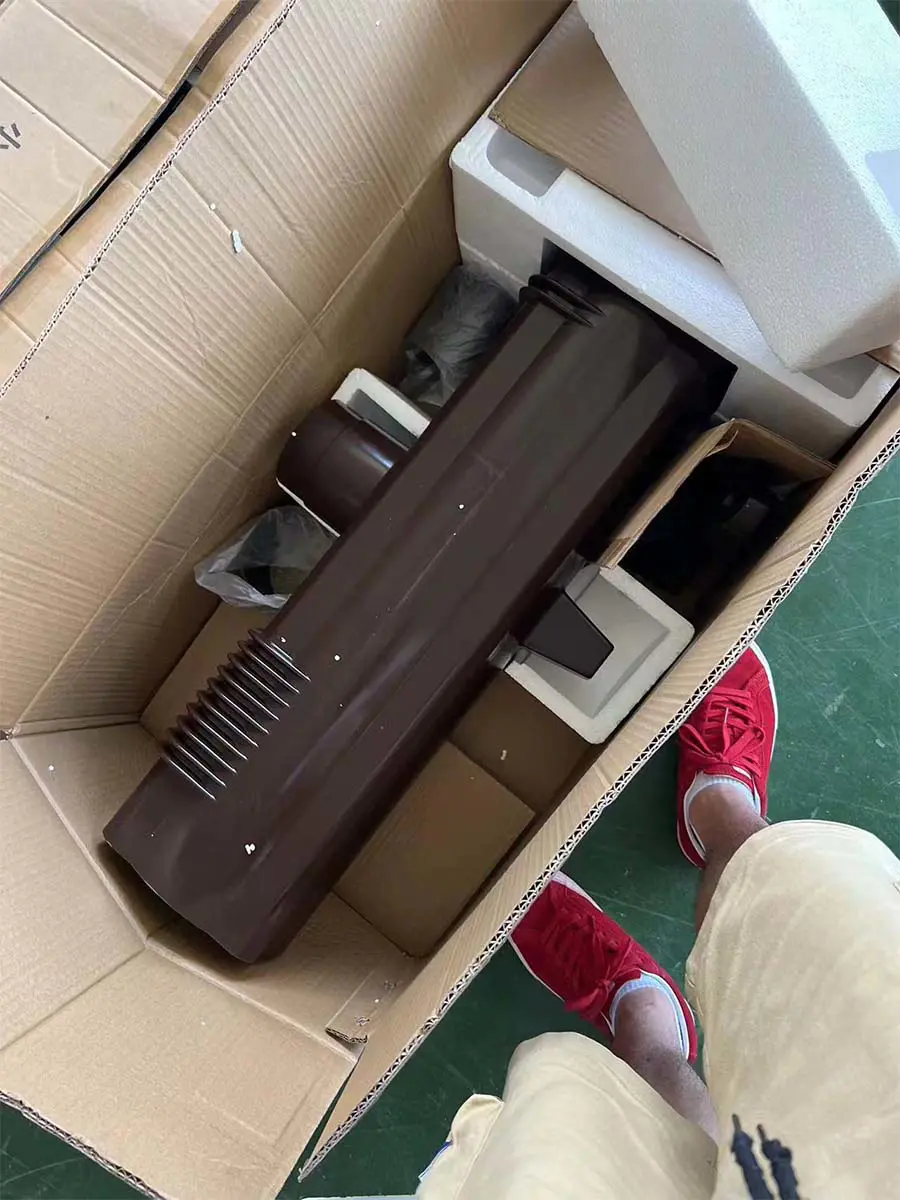

För att säkerställa transportsäkerheten exporteras våra elektriska produkter i förstärkta trälådor. Lådorna genomgår värmebehandling och bär ISPM-15-märket, vilket möjliggör snabb tullklarering. Den upphöjda baskonstruktionen underlättar användning av gaffeltruckar, medan inre stötdämpande fäste säkerställer att produkterna kommer intakta. Alla utvändiga lådor är tydligt märkta och uppfyller internationella logistikstandarder.
-
Box-typesubstation ACB VCB MCCB
-
Power transmission successful
-
Box-typesubstation ACB VCB MCCB
-
Box-typesubstation ACB VCB MCCB
-
Photovoltaic Grid-Connected Cabinet Utilising ACB and MCCB
-
Application Scenario Footage
-

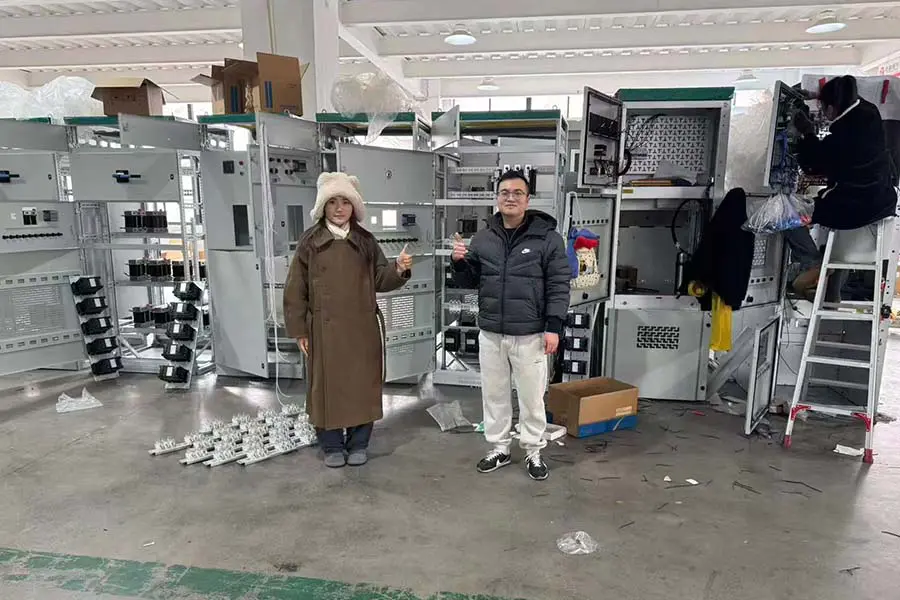

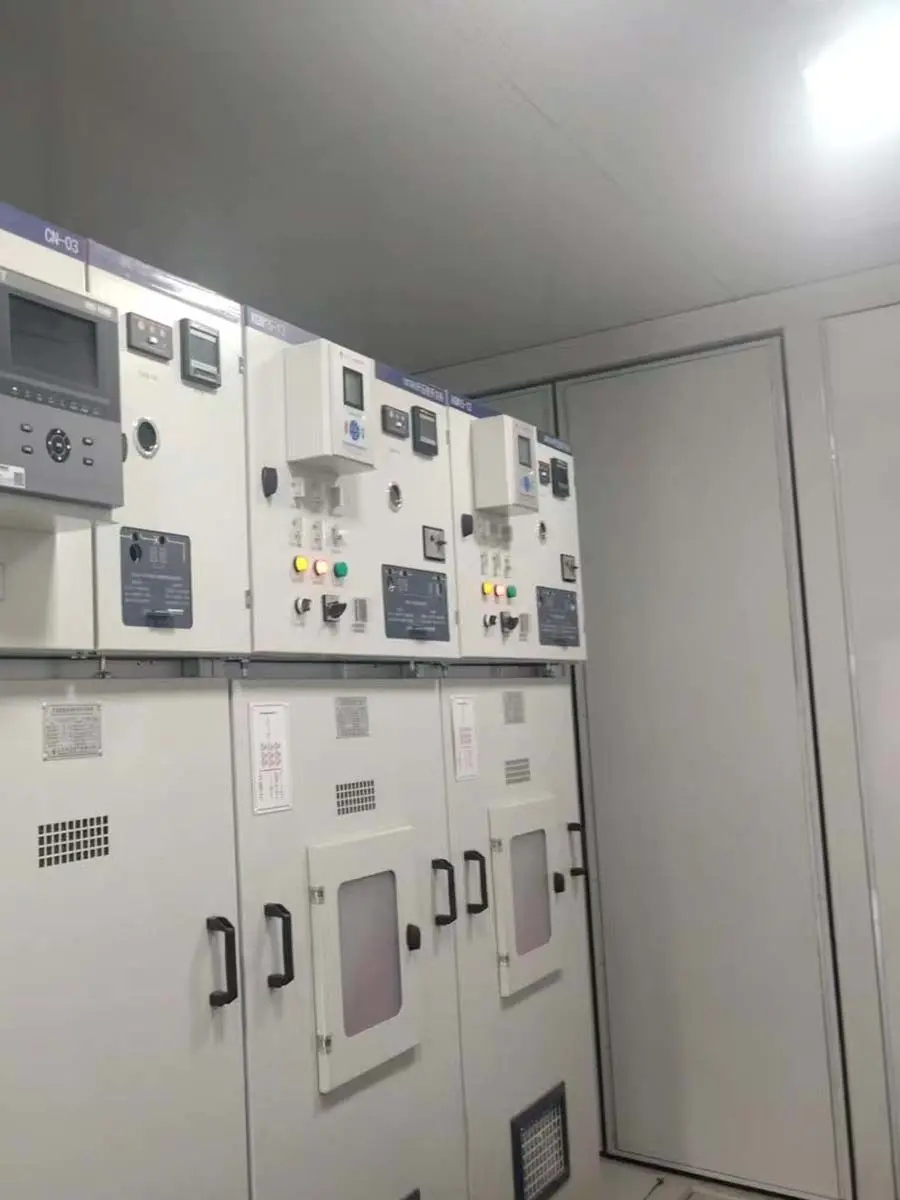

35kV high-voltage switchgear, power transmission successful
-

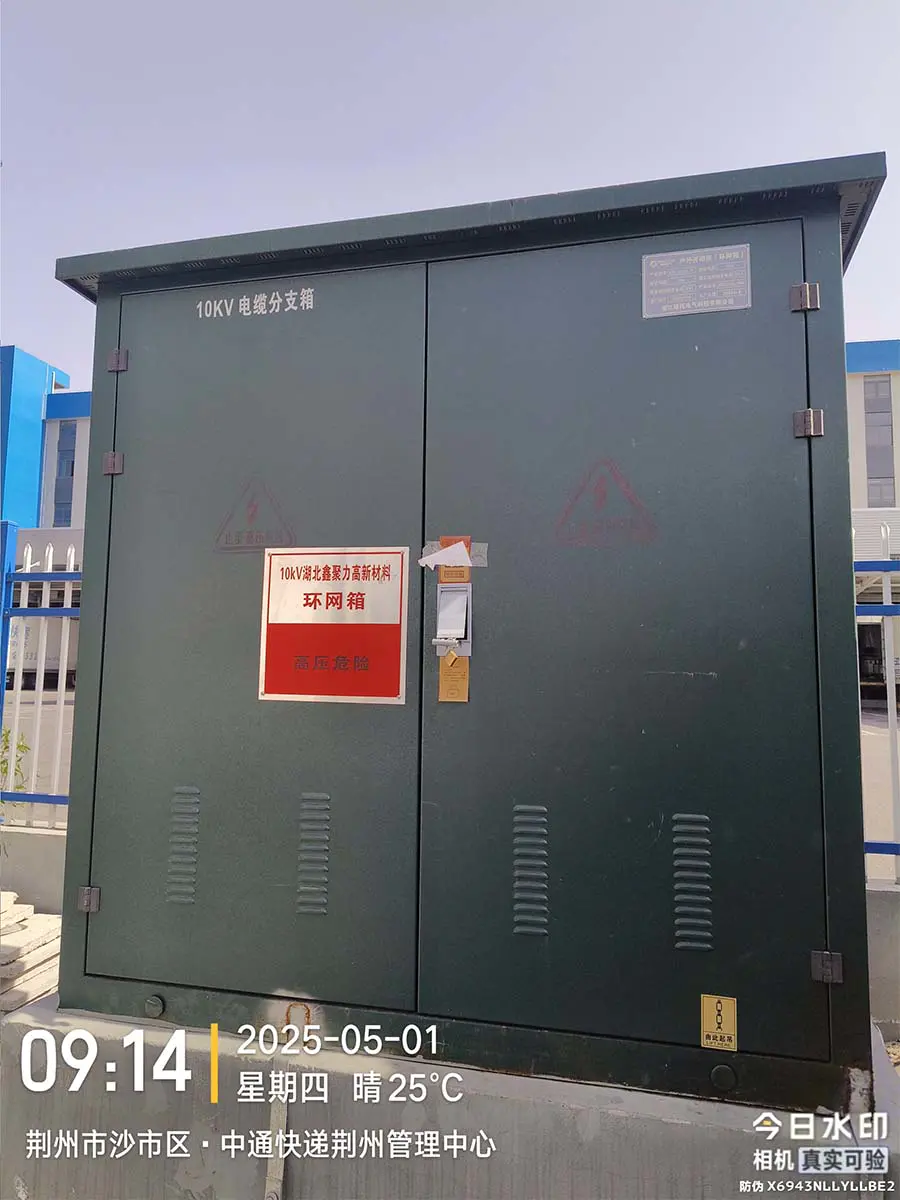

10kV ring main unit, VCB
-

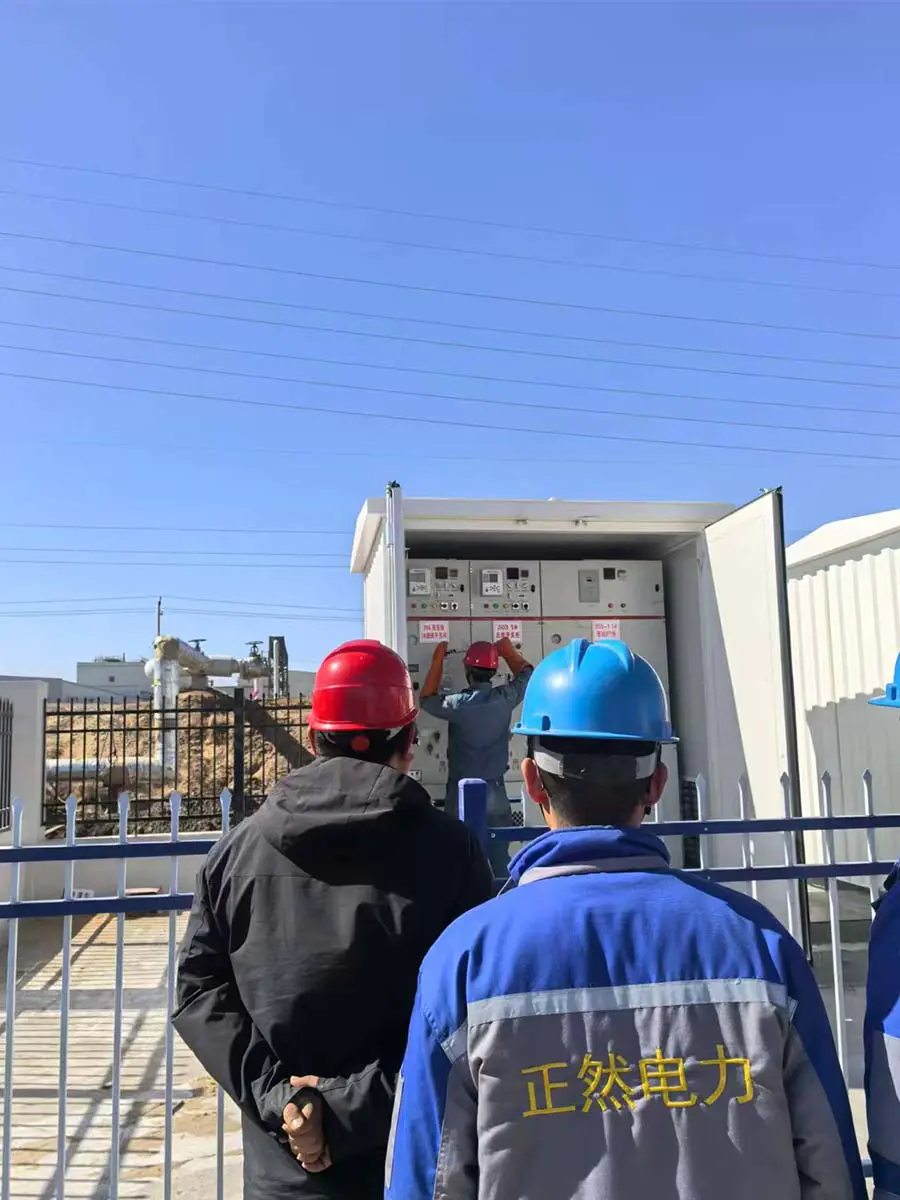

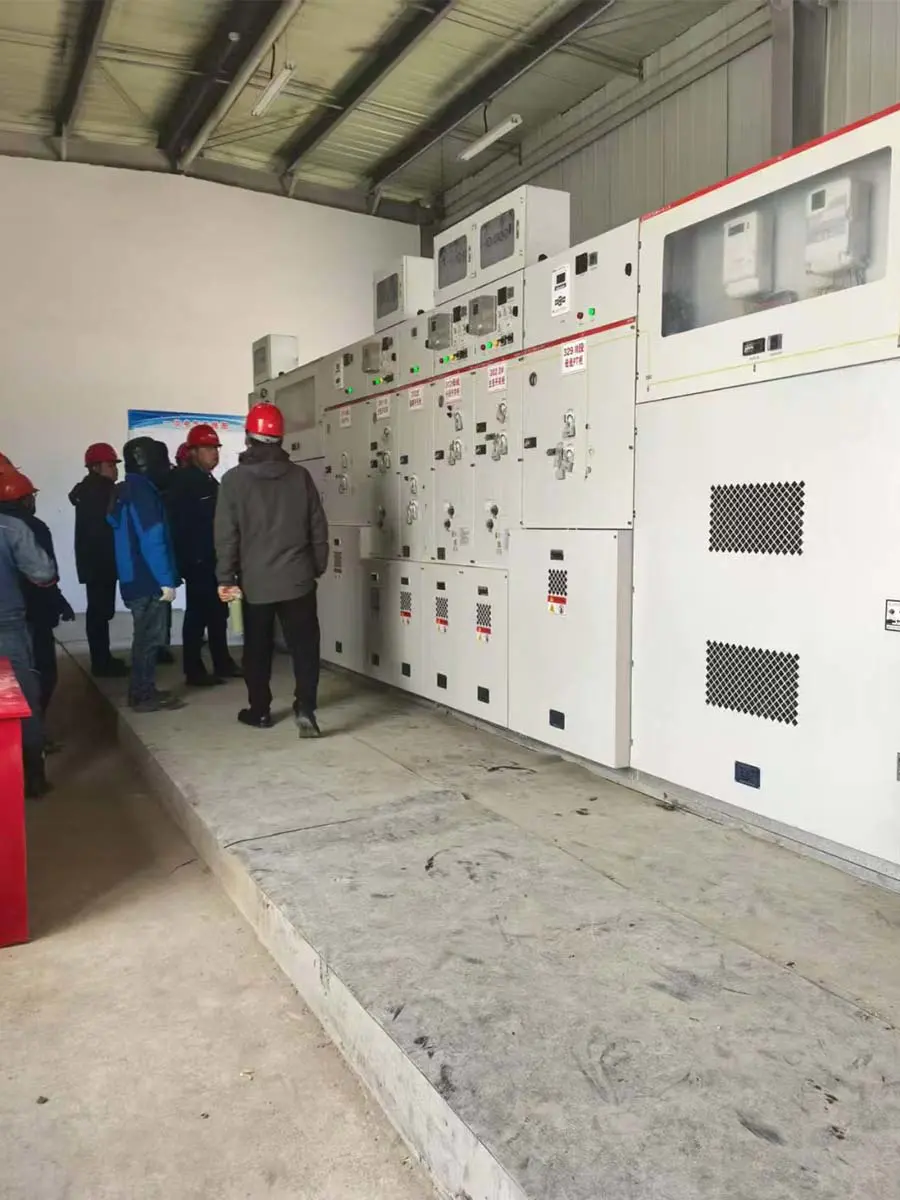

35kV gas-insulated switchgear, VCB
-

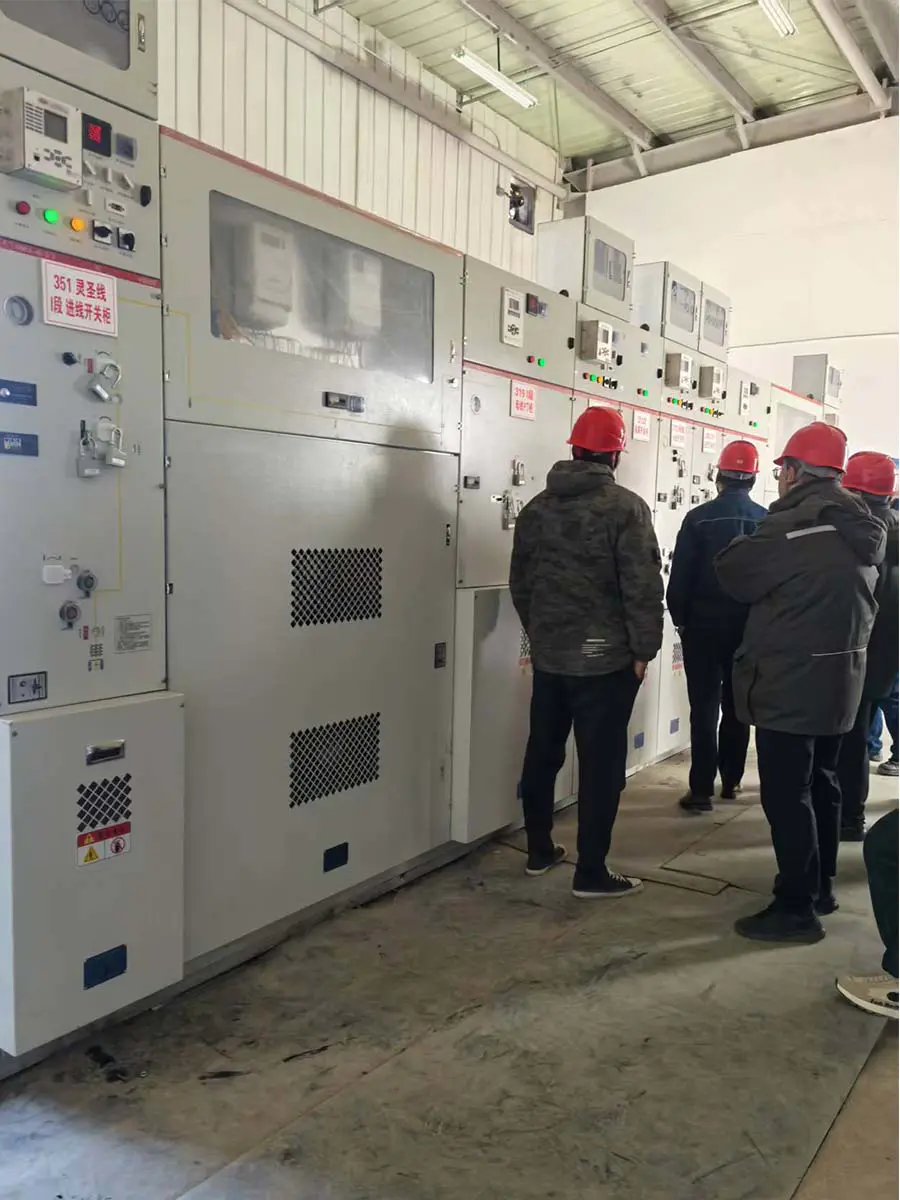

35kV gas-insulated switchgear, VCB
-
35kV gas-insulated switchgear, VCB
| Parameterkategori | Specifikation | Anteckningar |
| Märkspänning | 12 kV | Standard för distributionsnät |
| Märkström | 400A, 630A, 1250A | Vanliga betyg tillgängliga |
| Klassad korttidsmotståndsström | 16 kA, 20 kA, 25 kA | |
| Nominell kortslutningsbrytström | 16 kA, 20 kA, 25 kA | |
| Bedömd topp motstå ström | 40 kA, 50 kA, 63 kA | |
| Nominell isoleringsnivå | Strömfrekvens: 42 kV / Blixtimpuls: 75 kV | (1 min) |
| Mekaniskt liv | 10 000 operationer | Minimum |
| Elektriskt liv | 10 000 operationer (at rated current) | |
| Avbrytare Medium | Vakuum | Förseglad i en keramisk flaska |
| Driftsmekanism | Fjäder / Elektromagnetisk | |
| Styrspänning | AC/DC 110V, 220V | Vanliga alternativ |
| Övergripande mått (ungefär) | 900 x 800 x 1200 mm (H x B x D) | Varierar beroende på konfiguration |
| Installationsmetod | Stångmonterad / Markmonterad | Utomhusbruk |
| Omgivningstemperatur | -30°C till 40°C |
