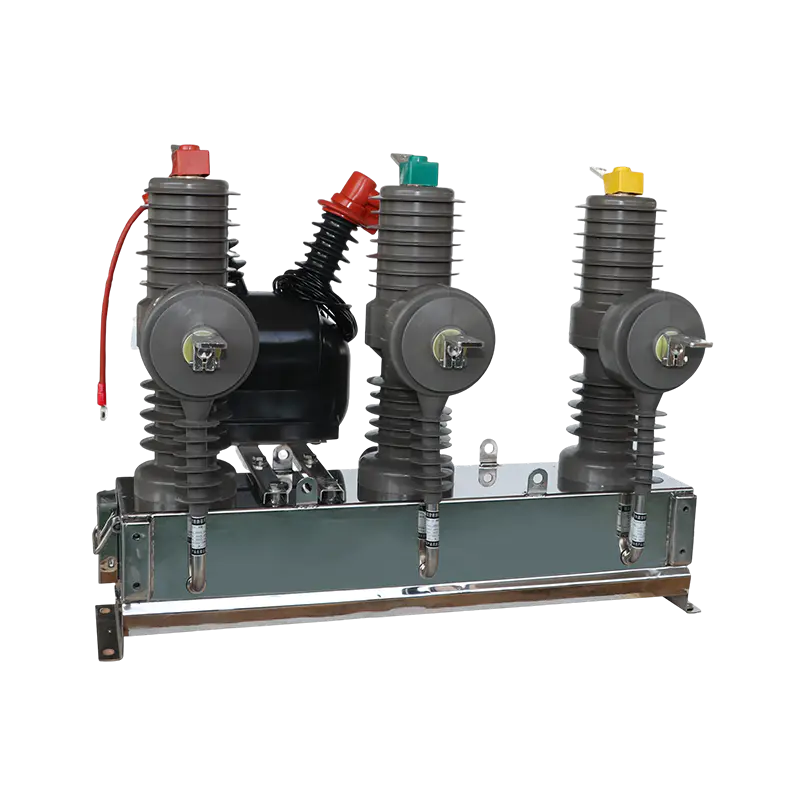

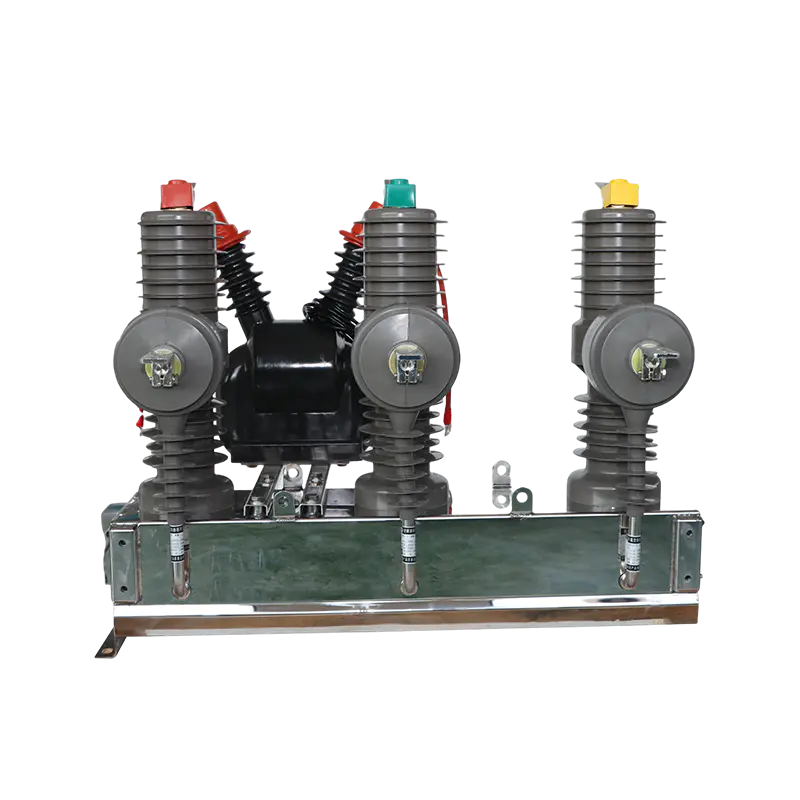

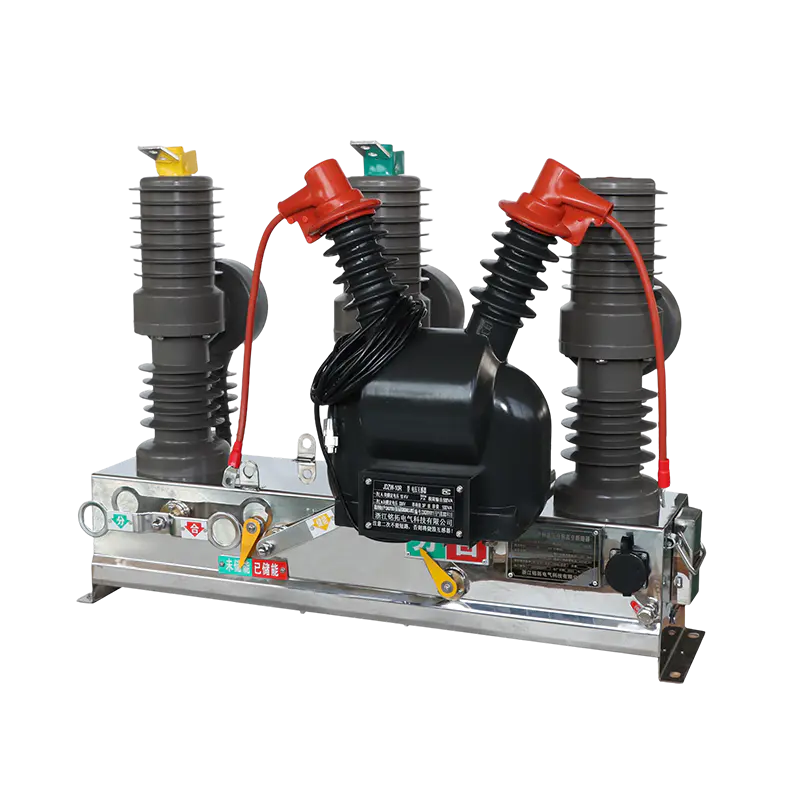

Name: ZW32 utomhusvakuumbrytare för polmonterad mellanspänningsfördelning
Rating: 5 (99 reviews)

ZW32 utomhusvakuumbrytare för polmonterad mellanspänningsfördelning

Beskrivning:

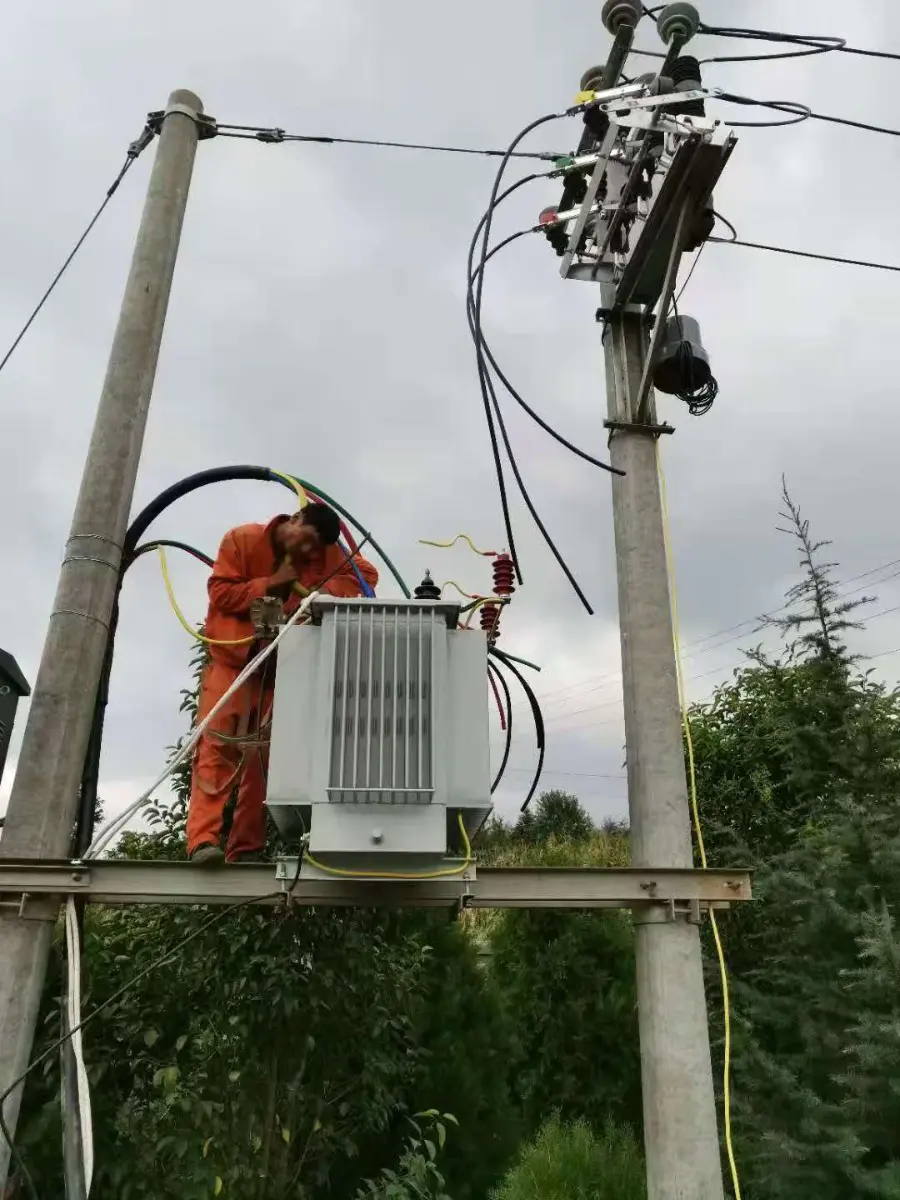

ZW32 vakuumbrytare används utomhus och är vanligtvis installerad i den övre änden av transformatorn. Den tillhör pelartypen och installeras vanligtvis på utomhusbruksstolpar. Det finns även golvstående installationer med kapslingar, även känd som pelarbrytare. Eftersom det kan bryta kretsen är det gränspunkten mellan hög- och lågspänning i den övre änden av transformatorn, även känd som gränsbrytaren. Den har överström och fasförlust nollsekvensskydd och spelar en roll för att koppla kretsar och skydda laster som transformatorer.

Applikationer:

ZW32 utomhusvakuumbrytare används allmänt i:

Luftfördelningsledningar för mellanspänning

Stångmonterade distributionssystem

Utomhustransformatorstationer och matarskyddspunkter

Industriella kraftdistributionsnät

Anslutningssystem för förnybara energinät

Dess design stöder kontinuerlig utomhusdrift samtidigt som den bibehåller konsekvent växlingsprestanda och systemskydd.

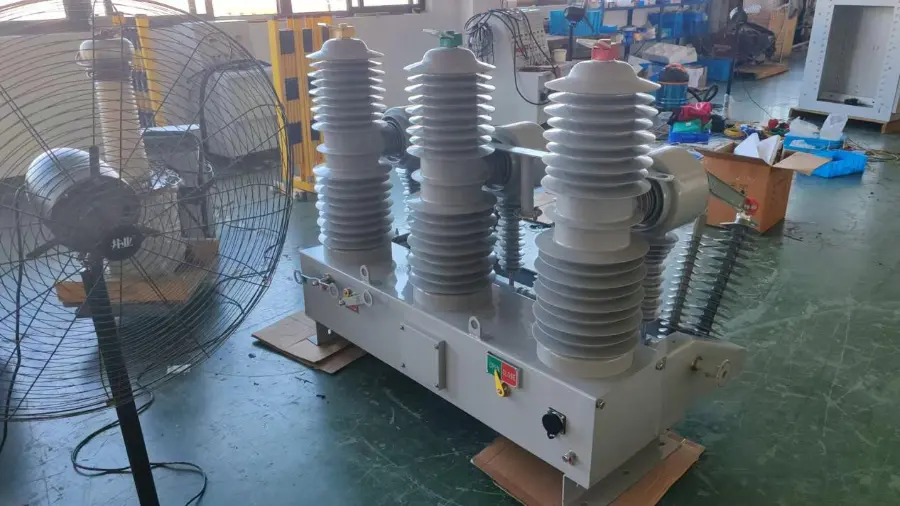

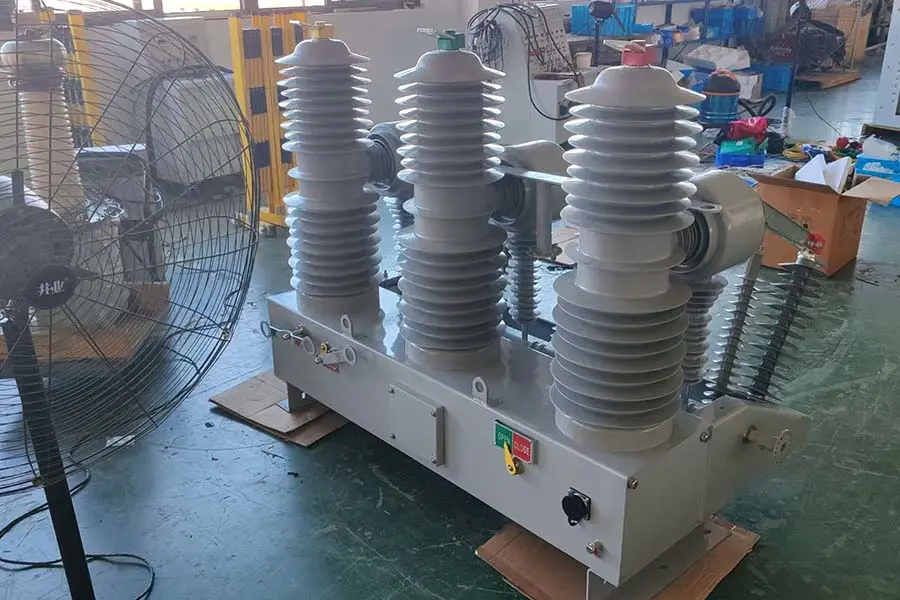

ZW32 VCB workshop
MT ELECTRICZW32

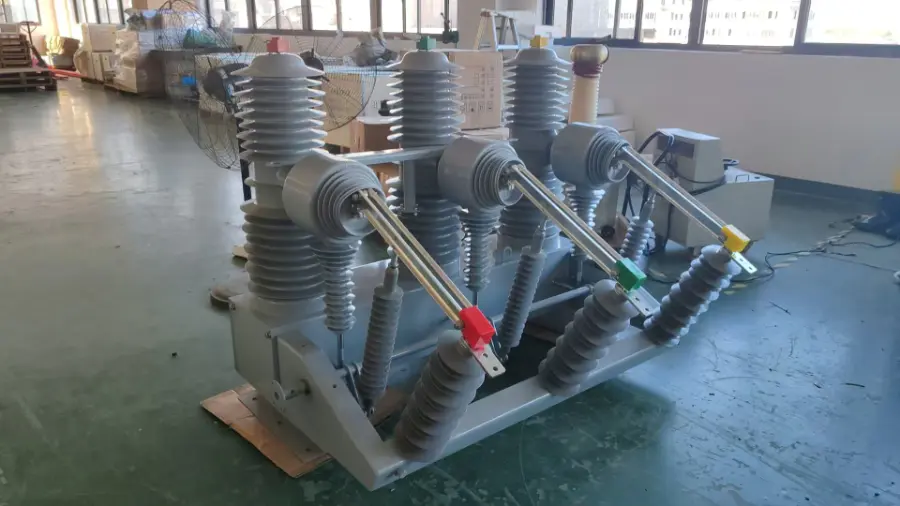

ZW32 Introduction

När det finns överström eller kortslutning i kretsens utgående linje kan strömtransformatorn detektera strömsignalen, som överförs till styrenheten. Styrenheten utfärdar ett kommando för att utlösa mekanismen, som driver de dynamiska och statiska kontakterna inuti vakuumröret för att separera, och därigenom uppnås frånkoppling och avbrytning av kretsen, vilket spelar en skyddande roll.

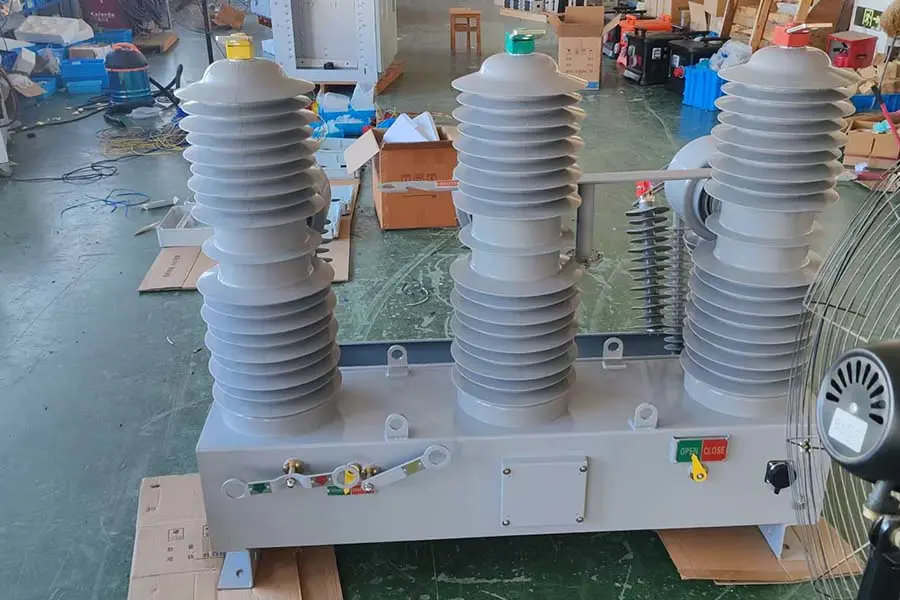

Test The Opening And Closing Of The Circuit Breaker
Secondary Wires
Product Debugging
Product Debugging
Product Debugging

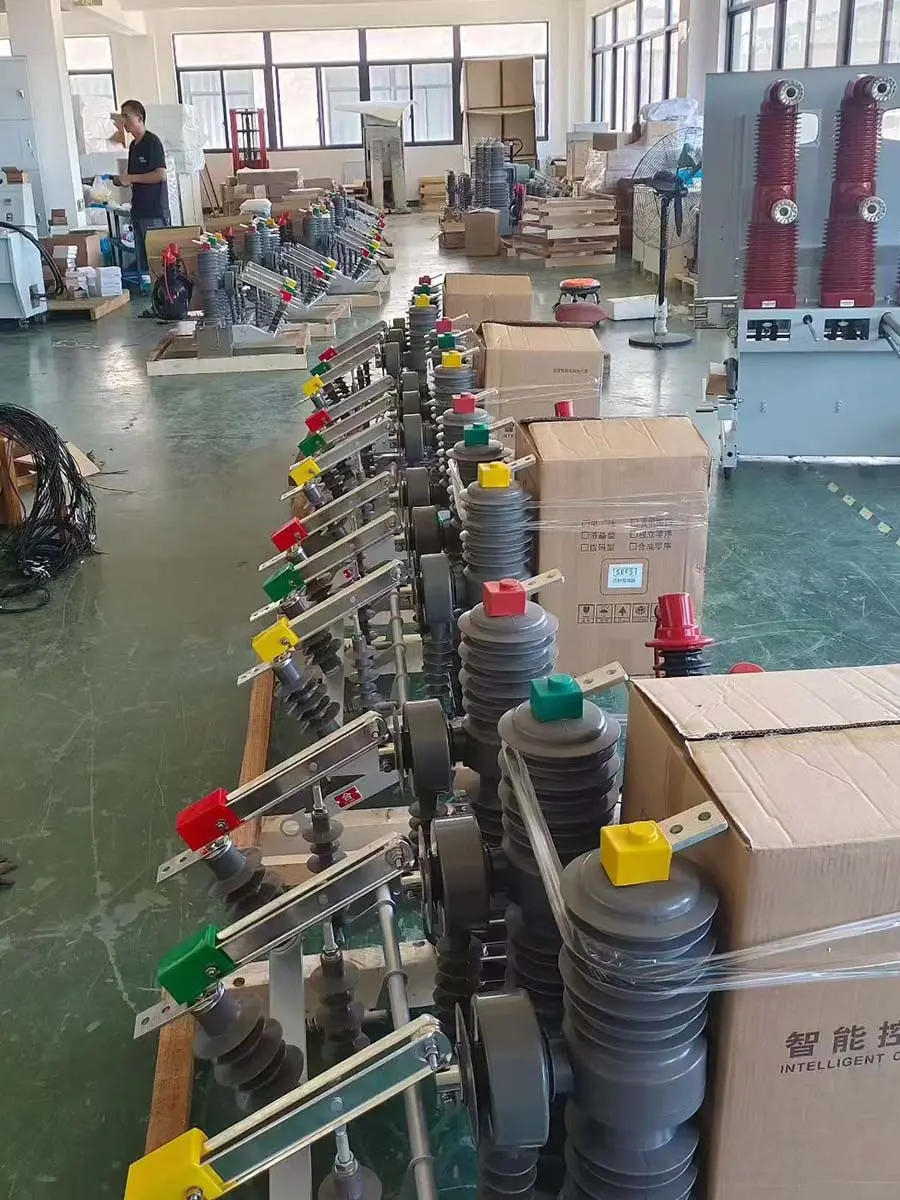

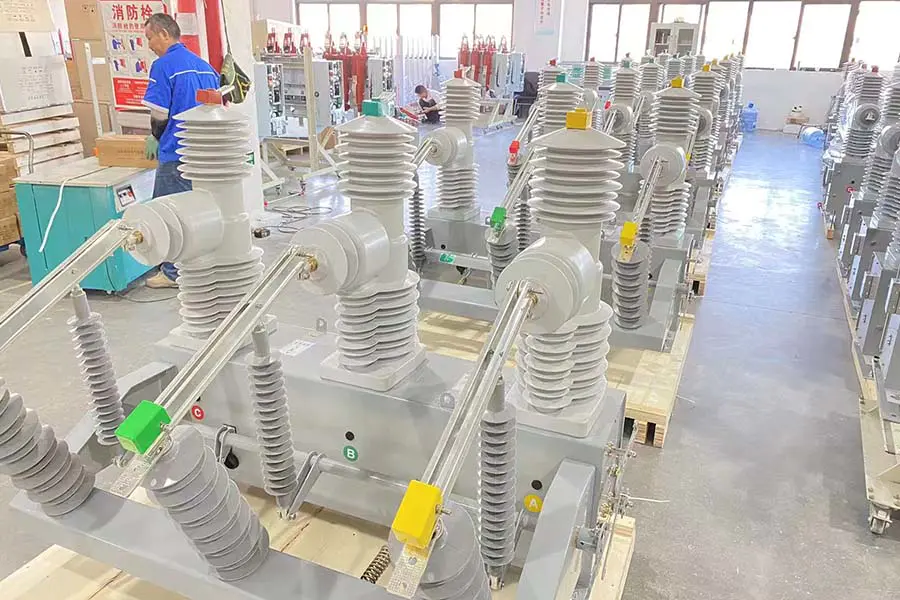

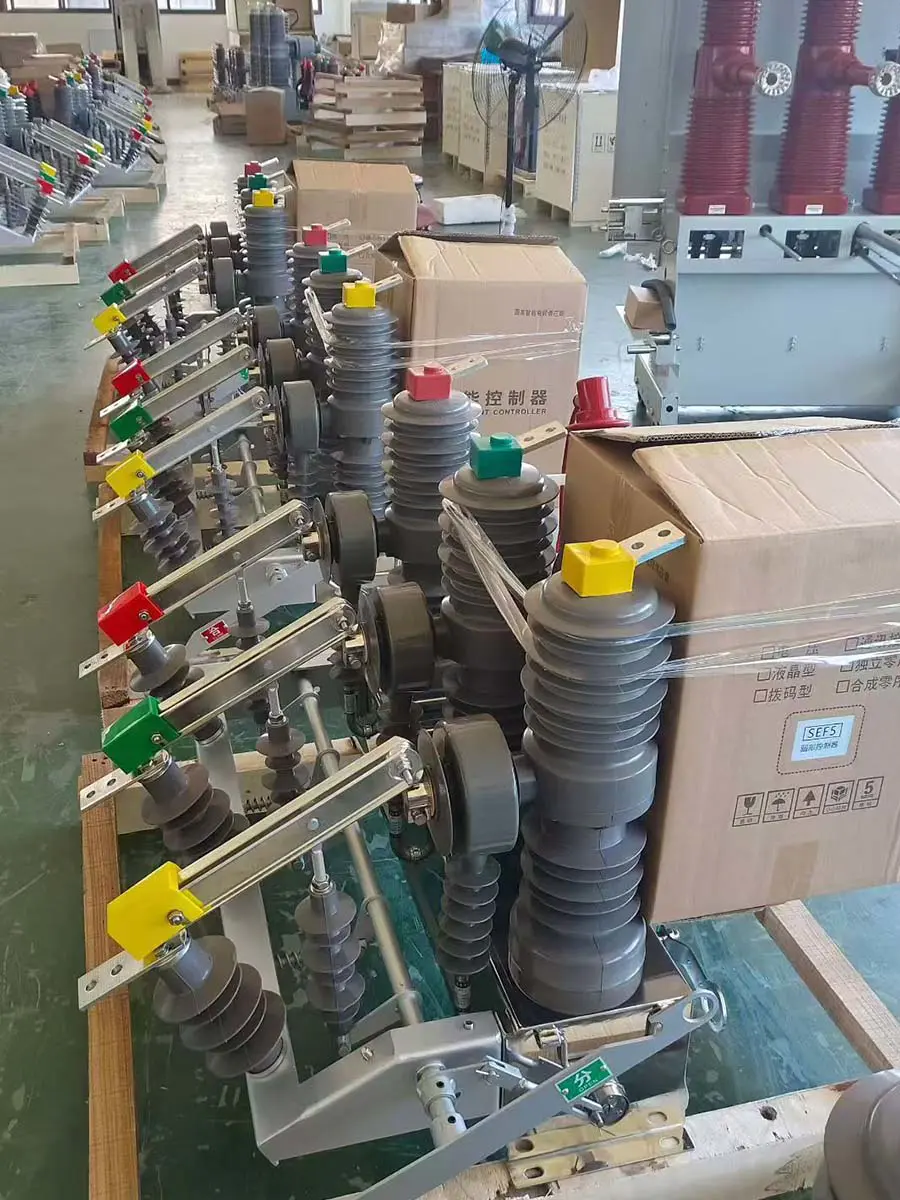

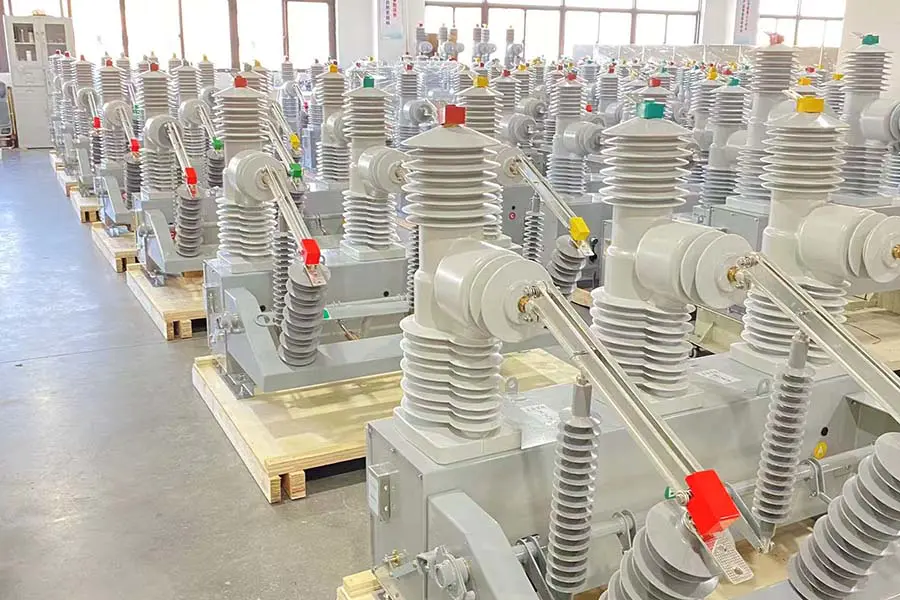

ZW32 VCB Workshop
MT Electric ZW32
ZW32 Introduction

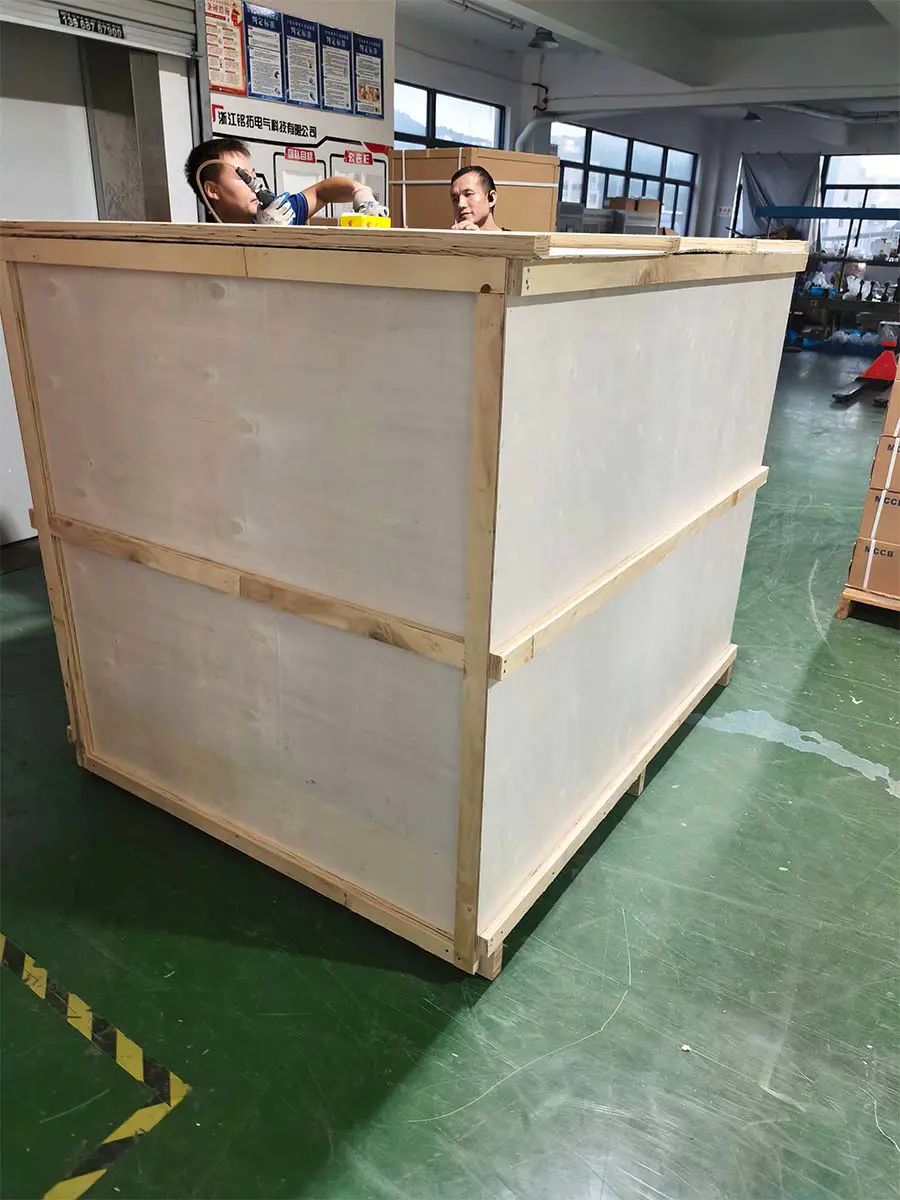

För att säkerställa transportsäkerheten exporteras våra elektriska produkter i förstärkta trälådor. Lådorna genomgår värmebehandling och bär ISPM-15-märket, vilket möjliggör snabb tullklarering. Den upphöjda baskonstruktionen underlättar användningen av gaffeltrucken, medan inre stötdämpande fäste säkerställer att produkterna kommer intakta. Alla utvändiga lådor är tydligt märkta och uppfyller internationella logistikstandarder.

High And Low Voltage Switchgear ACB MCCB VCB
Box-Type Substation Uses Our VCB, MCCB, and ACB
High And Low Voltage Cabinets Successfully Powered

35kV gas-insulated switchgear, VCB
35kV gas-insulated switchgear, VCB
35kV gas-insulated switchgear, VCB
10kV ring main unit, VCB
35kV high-voltage switchgear, power transmission successful
Power transmission successful
Photovoltaic Grid-Connected Cabinet Utilising ACB and MCCB
Box-typesubstation ACB VCB MCCB
Box-typesubstation ACB VCB MCCB
Box-typesubstation ACB VCB MCCB

Parameterkategori	Specifikation	Anmärkningar
Märkspänning	12 kV	Standard för distributionsnät
Märkström	400A, 630A, 1250A	Anpassade betyg tillgängliga
Nominell kortslutningsbrytström	16 kA, 20 kA, 25 kA
Klassad korttidsmotståndsström	16 kA / 4s, 20 kA / 4s, 25 kA / 4s
Bedömd topp motstå ström	40 kA, 50 kA, 63 kA
Nominell isoleringsnivå	Strömfrekvens: 42 kV (1 min) / Blixtimpuls: 75 kV
Mekaniskt liv	10 000 operationer
Elektriskt liv	10 000 operationer (at rated current)	Full kapacitetsbrytning
Avbrytare Medium	Vakuum	Förseglad keramikflaska
Driftsmekanism	Vår	Manuell eller motoriserad
Styrspänning	AC/DC 110V, 220V	Tillval 24V, 48V
Skyddsgrad	IP67	Lämplig för tuffa miljöer

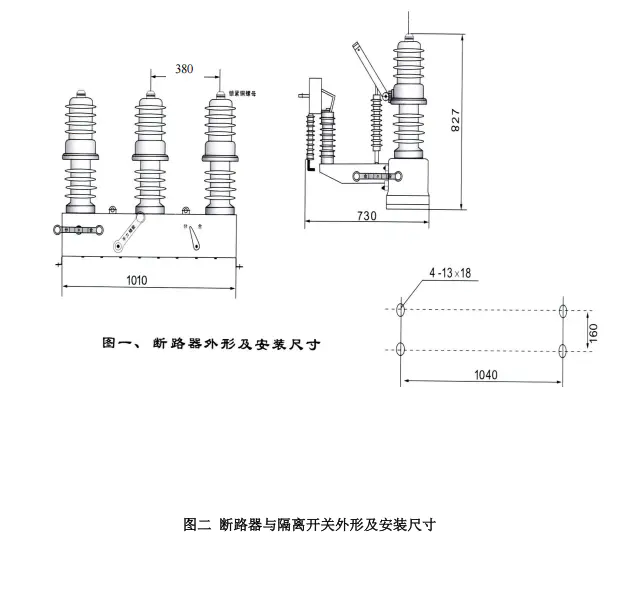

Mått (H×B×D)	880 × 560 × 680 mm	Kompakt design
Vikt	Ca. 130 kg	Lätt att installera

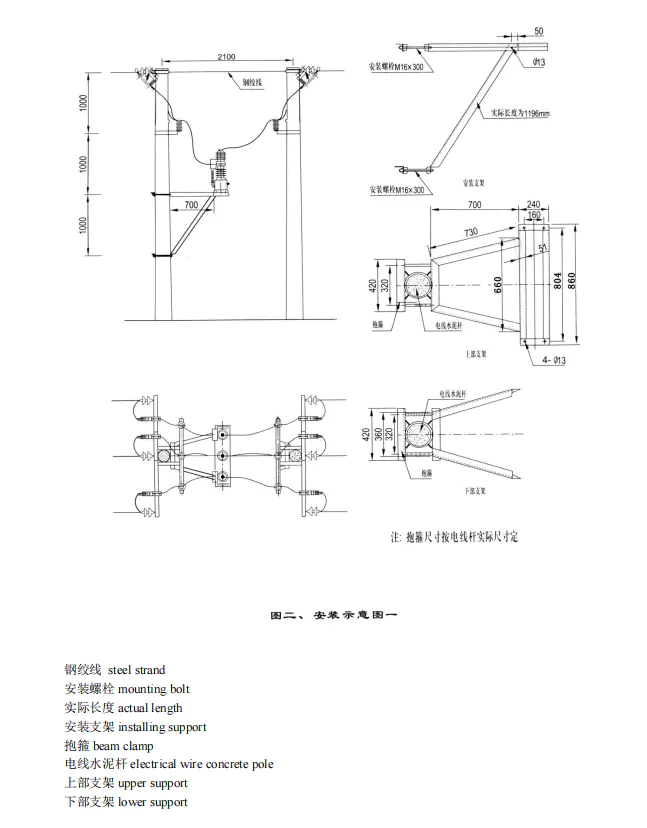

Installationsmetod	Stångmonterad	Utomhusbruk
Omgivningstemperatur	-40°C till 55°C	Brett driftområde
Höjd	≤ 4000 m	Höghöjdsversion tillgänglig
