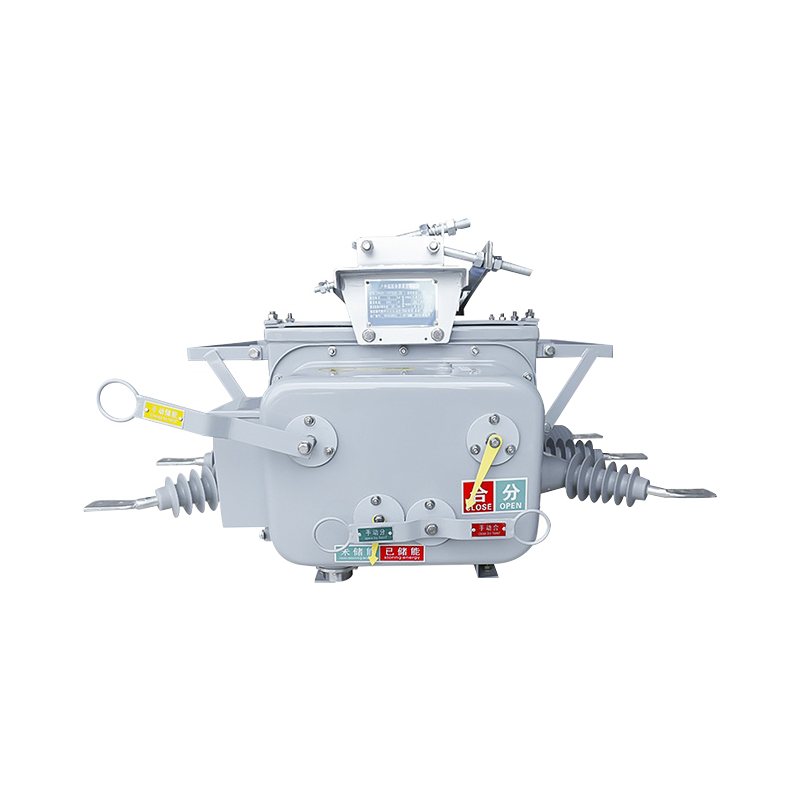

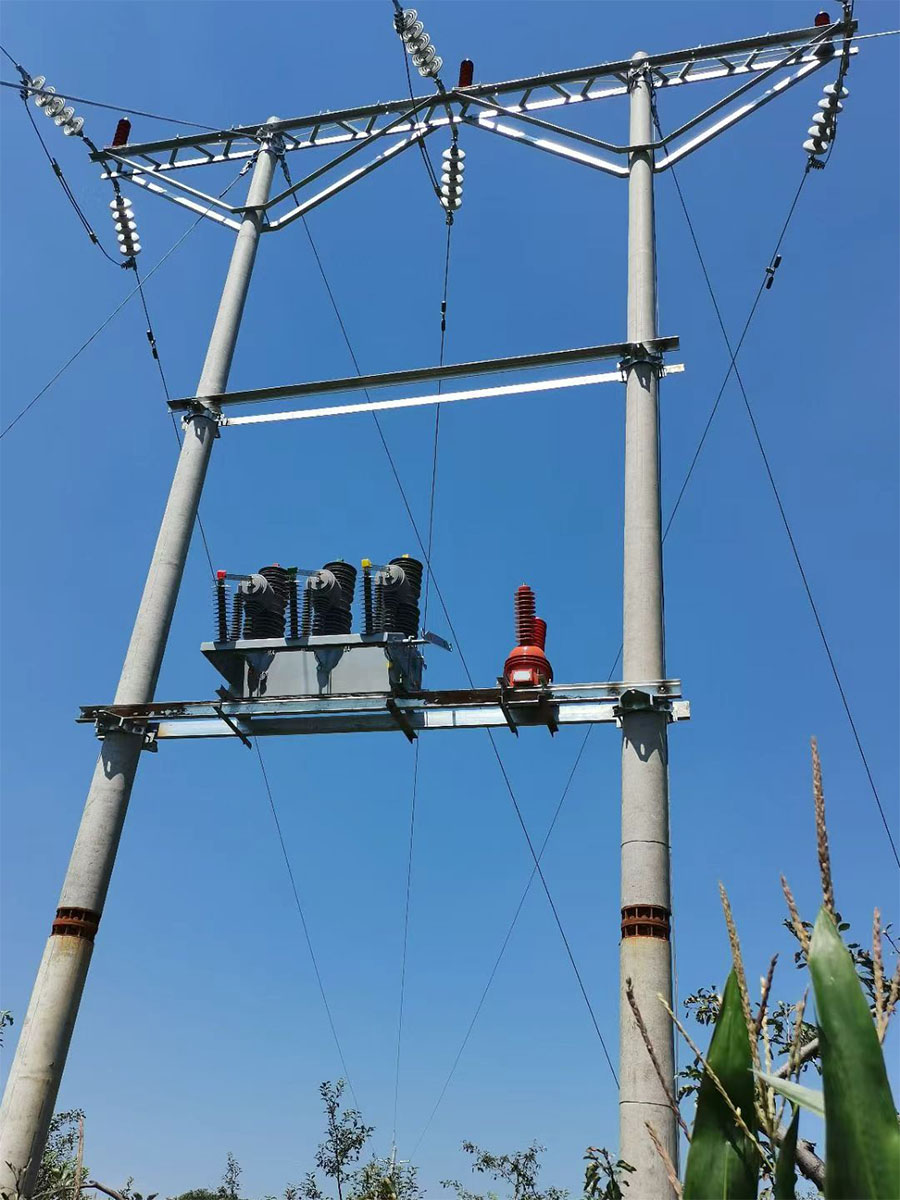

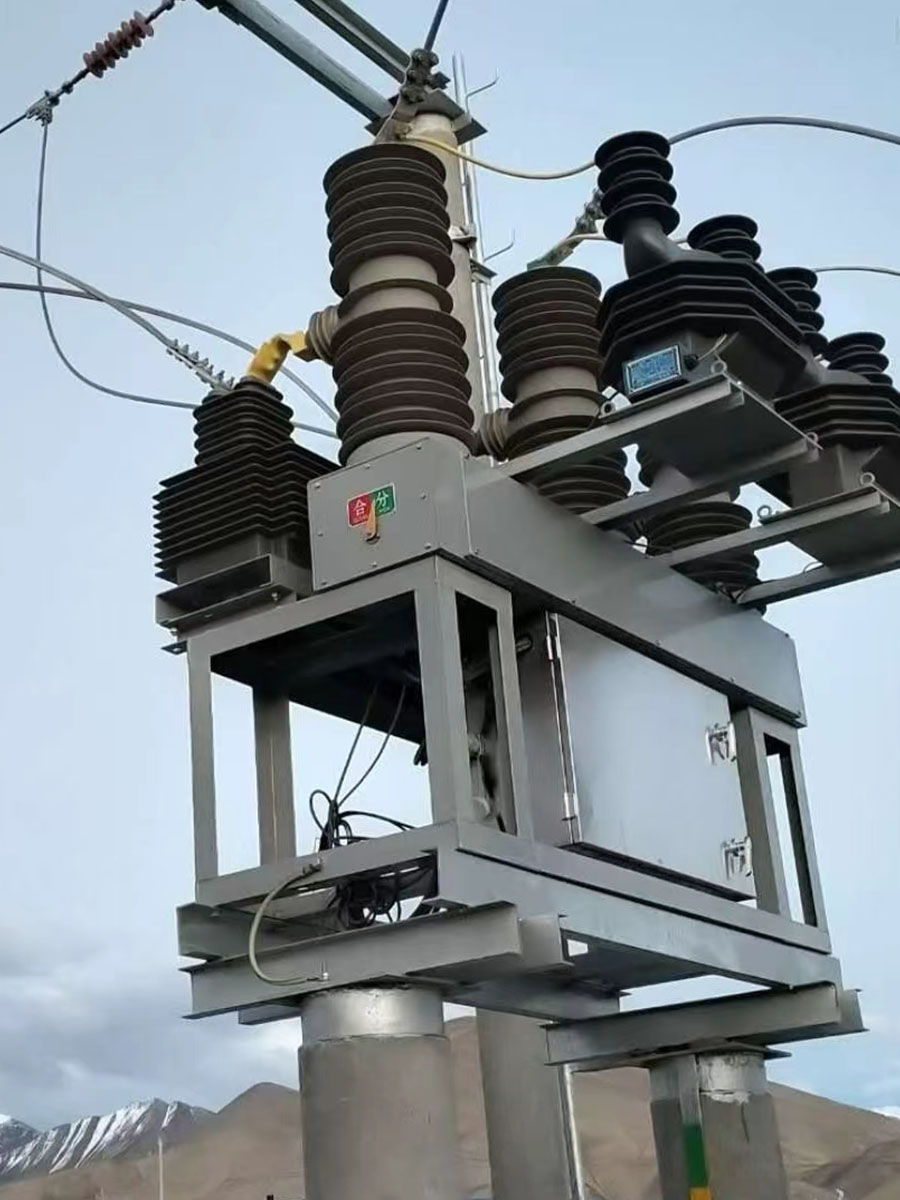

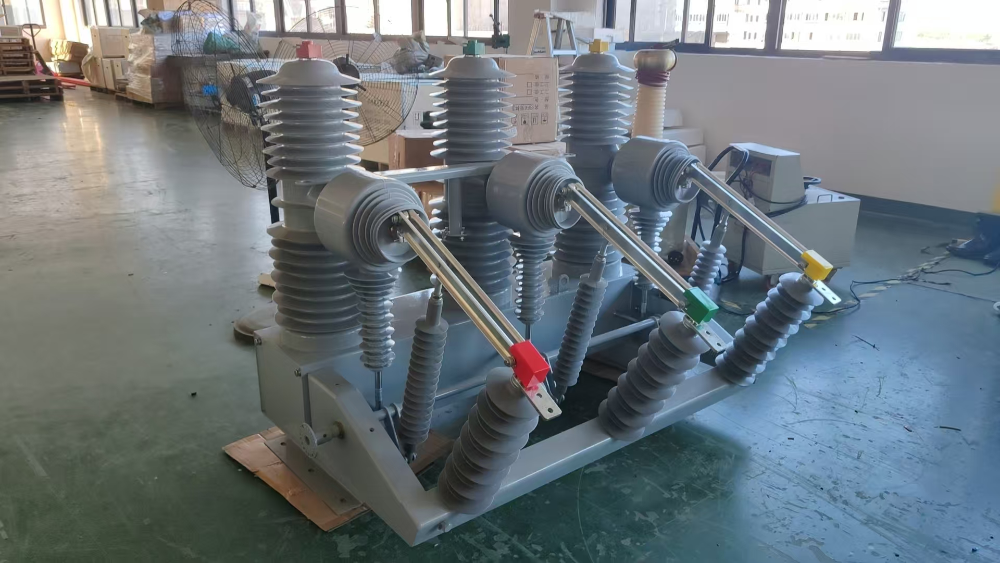

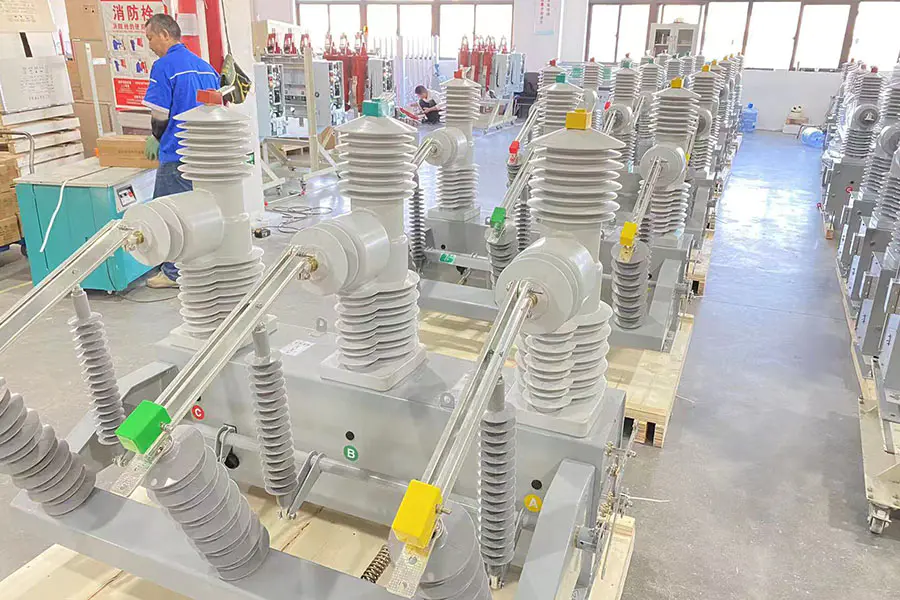

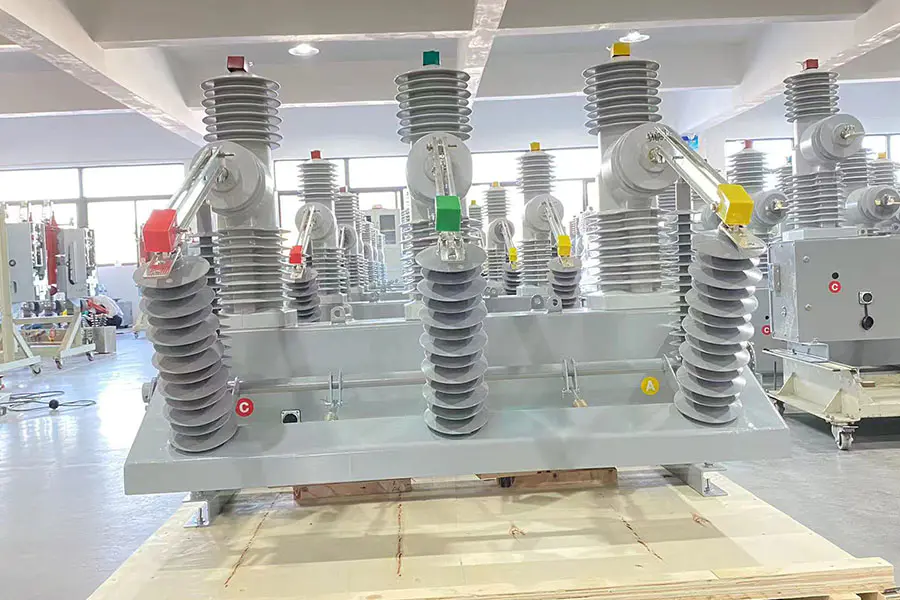

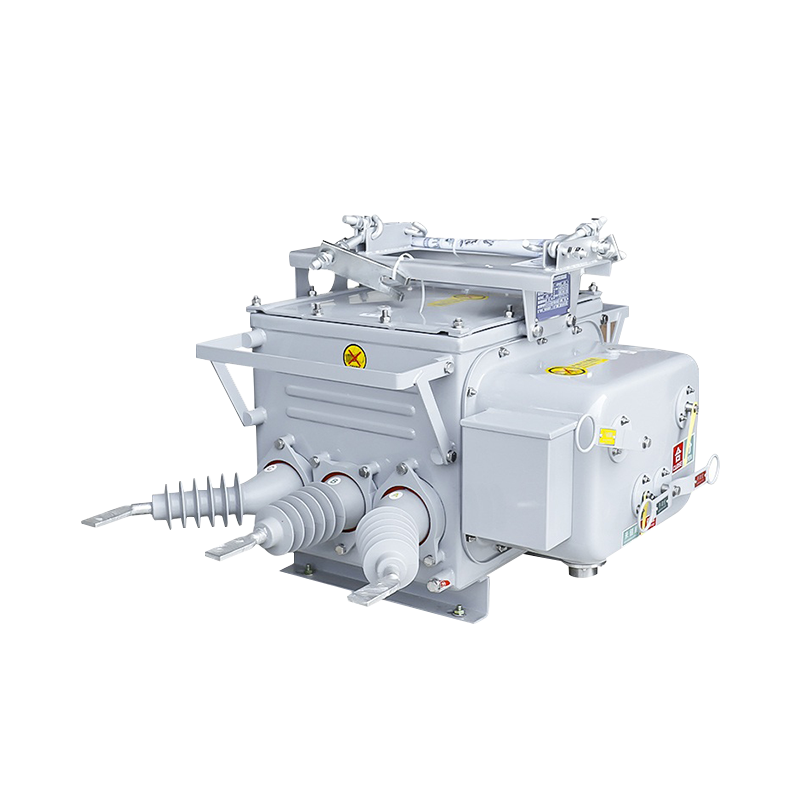

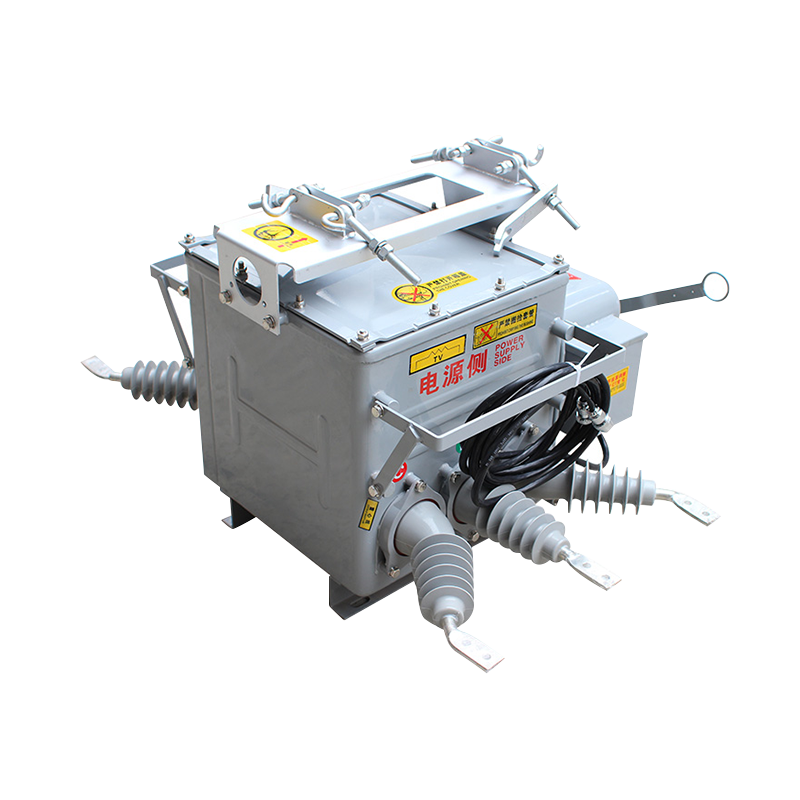

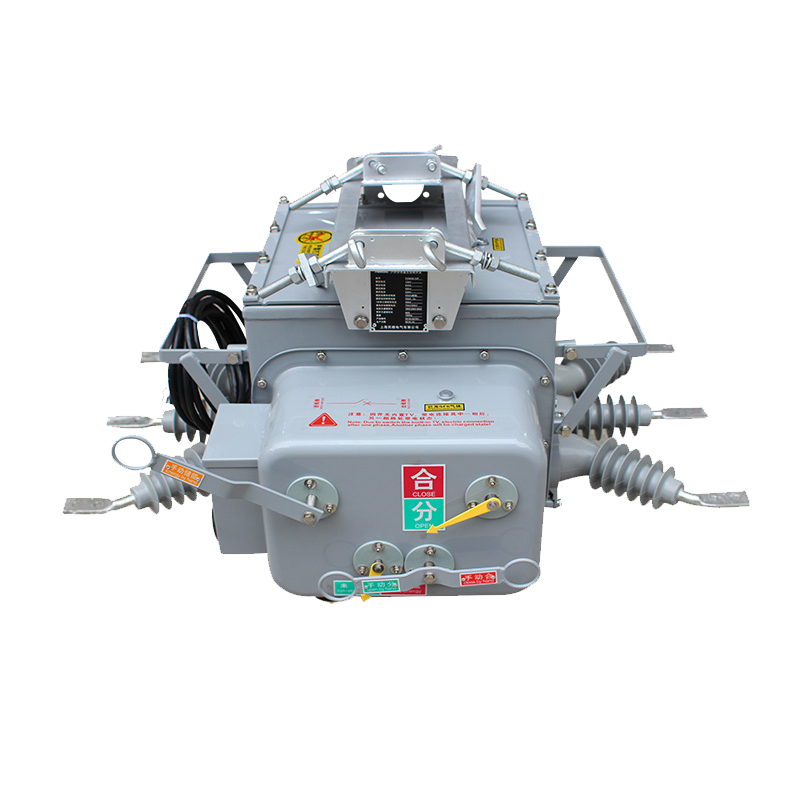

ZW20 utomhusvakuumbrytare för polmonterad mellanspänningsfördelning

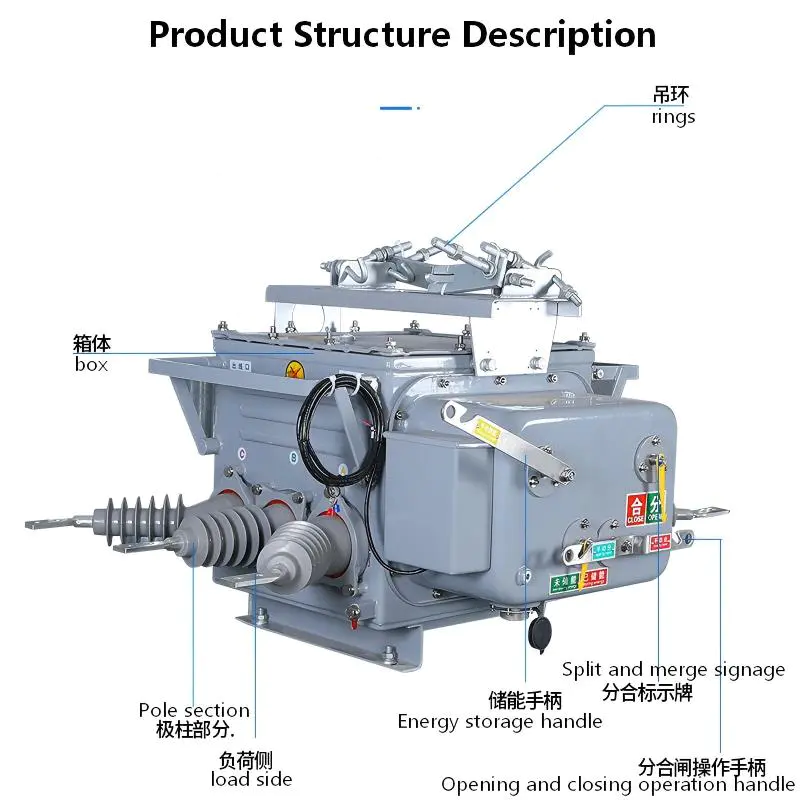

Denna strömbrytare är en integrerad utomhus intelligent kraftdistributionsenhet, som huvudsakligen är uppdelad i tre delar:

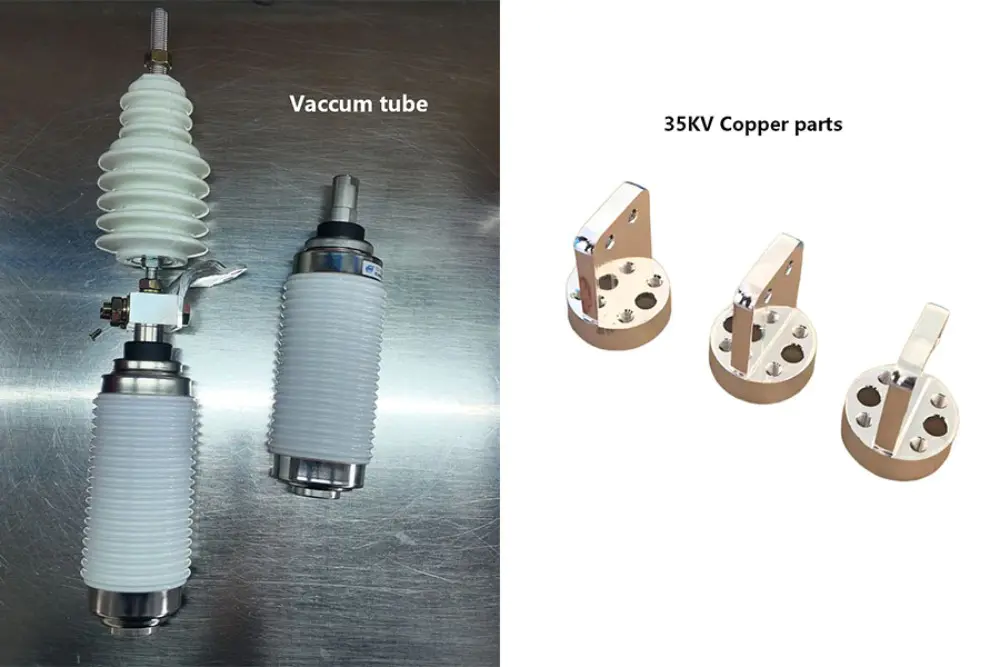

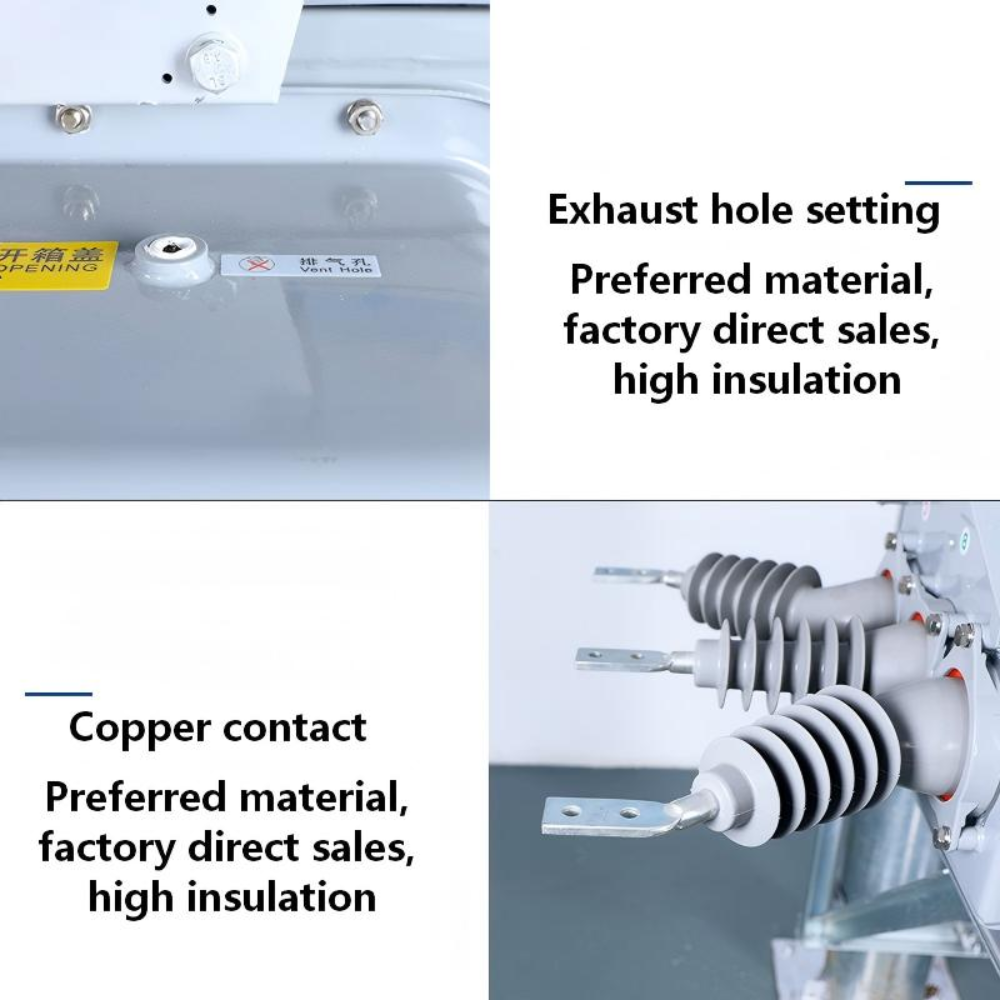

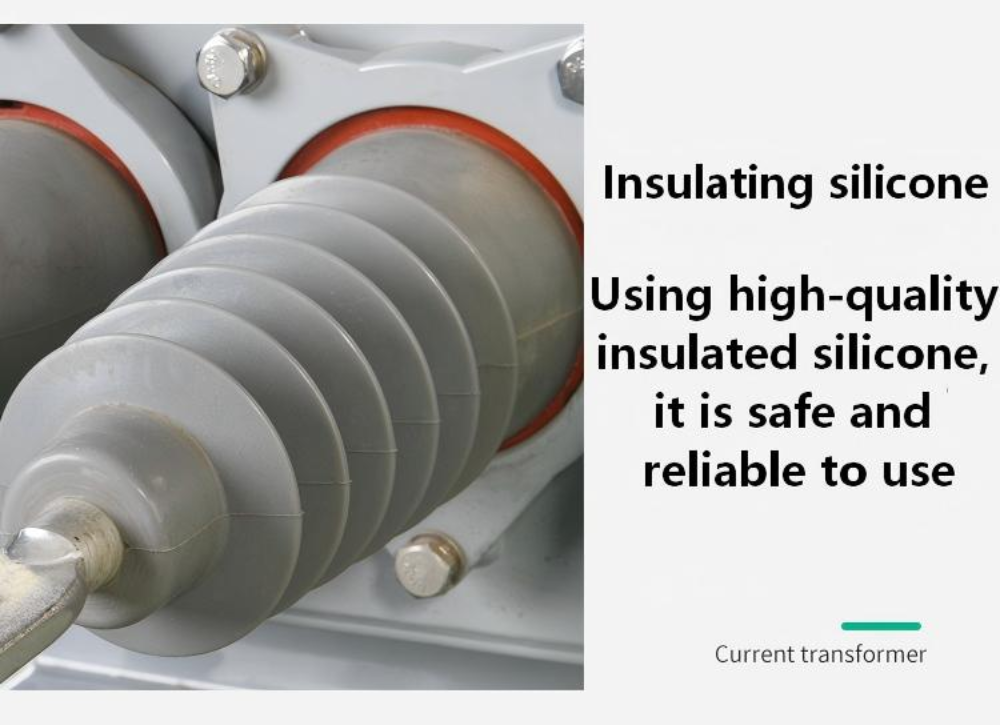

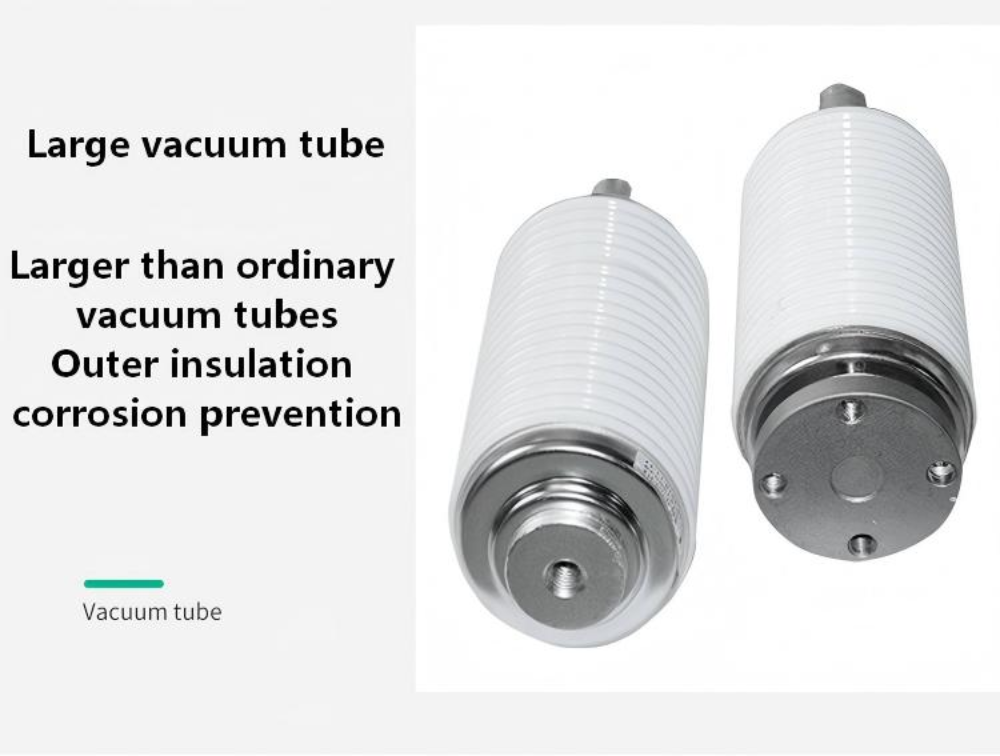

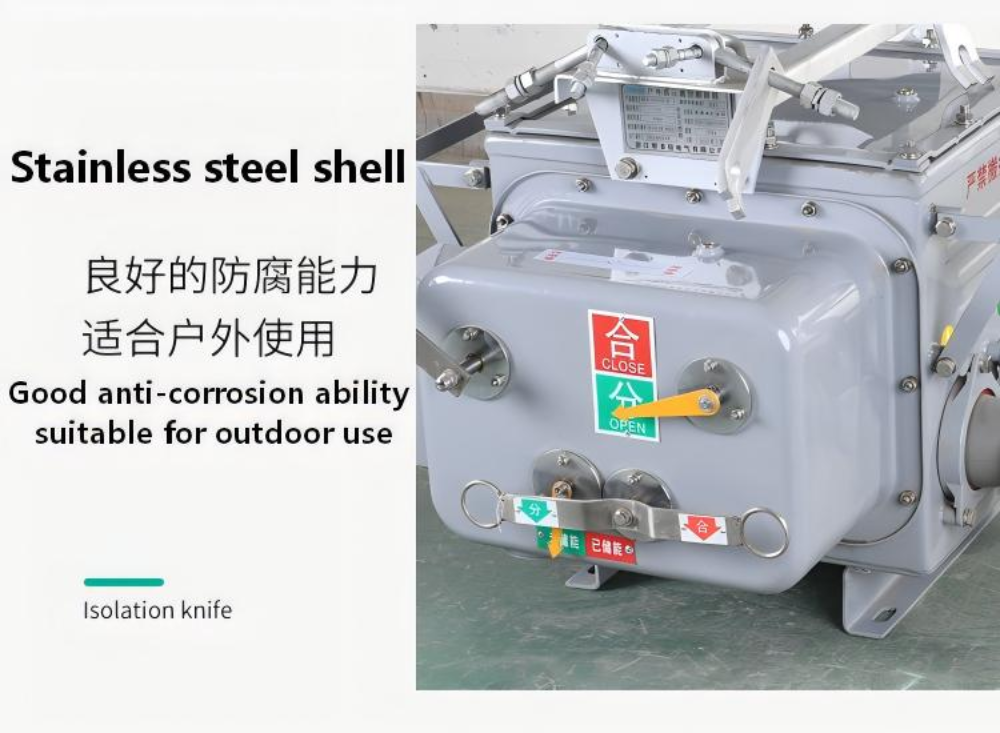

Strömbrytarkropp: Detta är kärnan i utrustningen. Den ledande kretsen är exakt ansluten till vakuumbågssläckningskammaren genom komponenter såsom inkommande och utgående ledande poler, ledande klämmor, etc., för att uppnå på/av ström. När det gäller isolering och tätning är designen utsökt: den ledande staven är gjord av epoxiharts och andra material gjutna som en helhet för att säkerställa utmärkt yttre isoleringsprestanda; Samtidigt antar skalet mogen tätningsteknik och tätningskomponenter som "O"-ringar för att säkerställa god total lufttäthet.

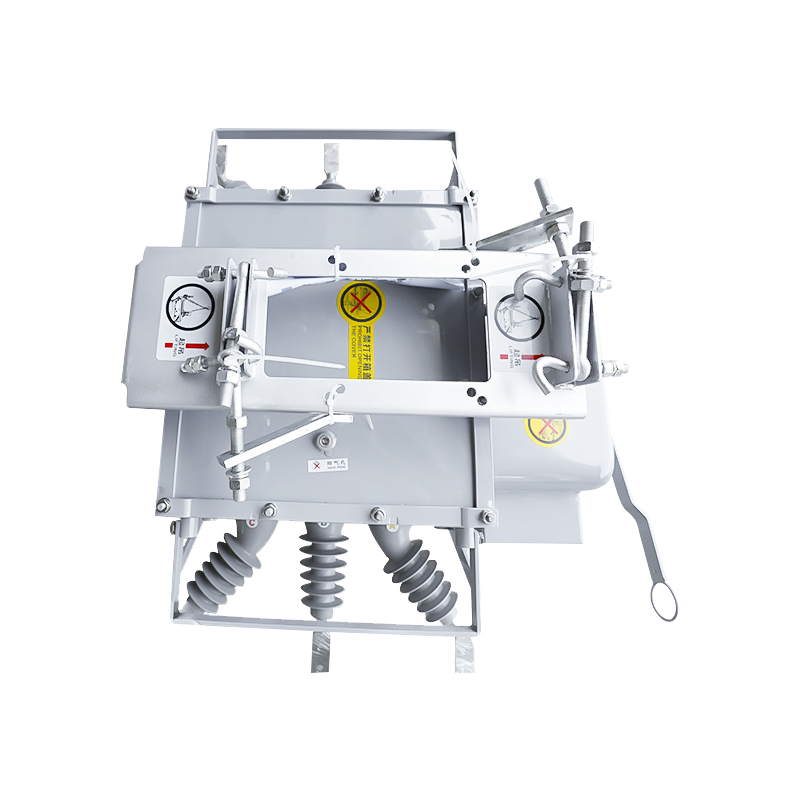

Manövermekanism: Mekanismen har omfattande funktioner som stöder lagring av elektrisk energi och öppning/stängning, samtidigt som den behåller nödfunktionen för manuell drift. Den integrerar flera komponenter såsom stängningsfjädrar, energilagringssystem, utlösningsanordningar, öppnings- och stängningsspolar och hjälpströmbrytare, och är "kontrollcentret" som driver den exakta driften av strömbrytaren.

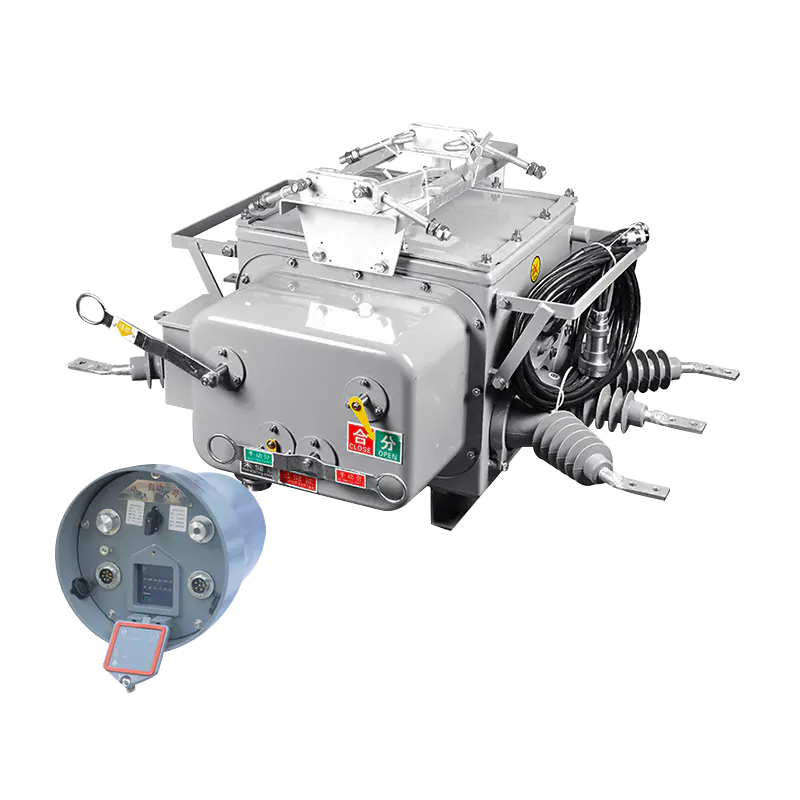

Komplett uppsättningssammansättning: Hela uppsättningen av gränsvakuumbrytare är inte en enda enhet, utan ett system. Den består huvudsakligen av ZW20A-12 vakuumbrytare, matchad med FDR-02 eller CH-40 intelligent styrenhet för logisk bedömning, och kompletterad med spänningstransformator (JDZW-10) för att ge signaler, vilket bildar en komplett underhållsfri lösning.

Kärnvärdet för denna enhet ligger i dess intelligenta och automatiserade felhanteringsförmåga, som huvudsakligen uppnår tre huvudfunktioner:

Automatisk isolering av fas-till-fas-kortslutning: När en fas-till-fas-kortslutning inträffar i användarens grenledning, kan den snabbt lösa ut innan skyddsåtgärden från den överordnade transformatorstationen och bibehålla ett låst tillstånd, strikt begränsar felet till användarsidan och förhindrar att det påverkar huvudnätet och andra användare.

Automatisk borttagning av enfas jordfel: För enfas jordfel som uppstår på användarsidan kan man även ta initiativ till att automatiskt koppla bort och ta bort felet. Denna process är mycket snabb, vilket gör den nästan omärklig för transformatorstationen på högre nivå och andra användare på samma linje, vilket avsevärt förbättrar strömförsörjningens tillförlitlighet och användarupplevelsen.

Snabbt lokalisera felpunkten: Efter att ha vidtagit åtgärder kan den aktivt rapportera felinformation. Underhållspersonal kan använda specialiserad utrustning (som handdatorer) för att snabbt läsa data på plats, exakt lokalisera orsaken till fel och ansvariga användare, vilket avsevärt minskar tiden för felsökning och återställning av strömförsörjningen.
