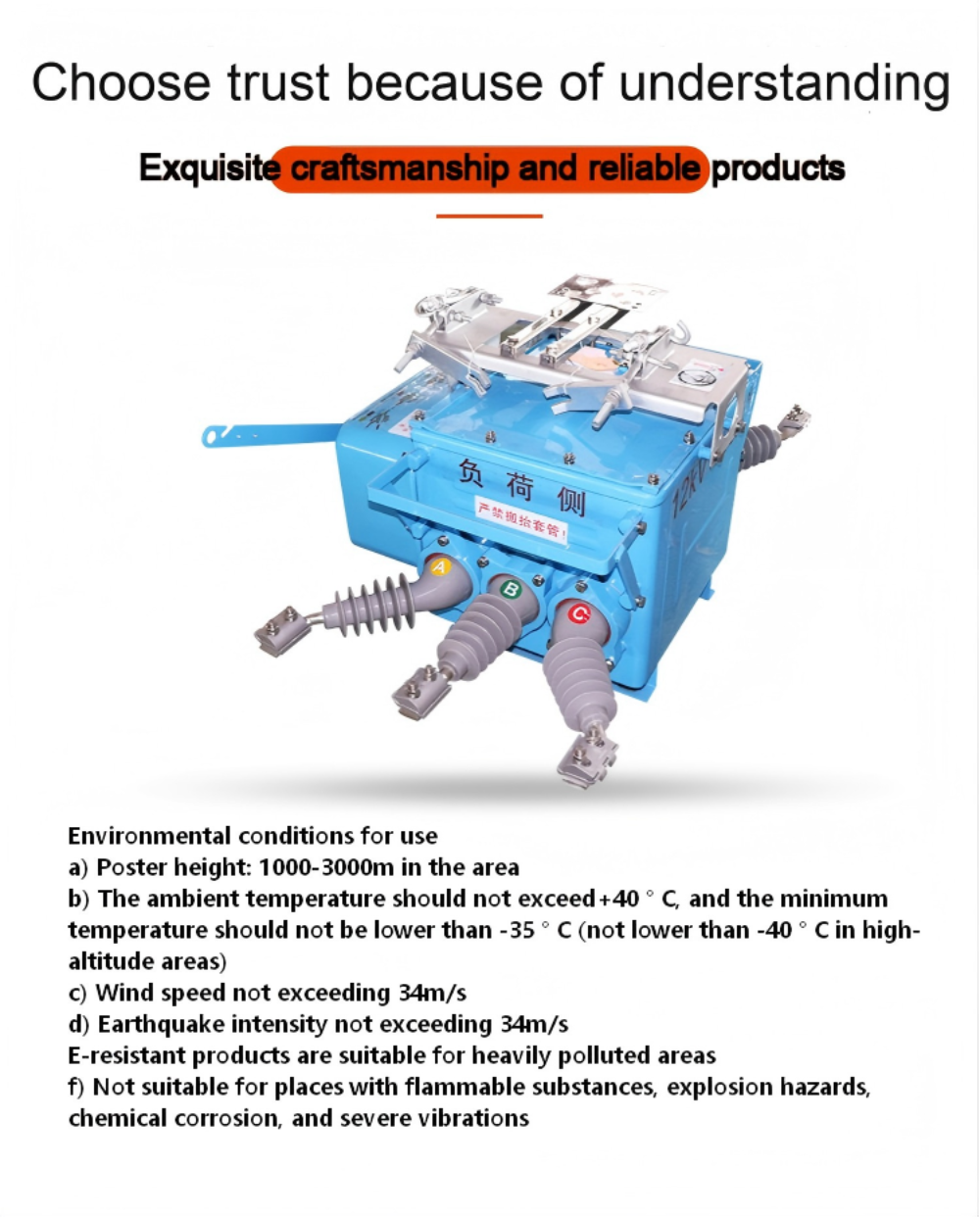

Partihandel ZW28 Utomhusvakuumbrytare för polmonterad mellanspänningsfördelning
Hem / Produkter / Vakuumbrytare / Vakuumbrytare utomhus / ZW28 Utomhusvakuumbrytare för polmonterad mellanspänningsfördelning

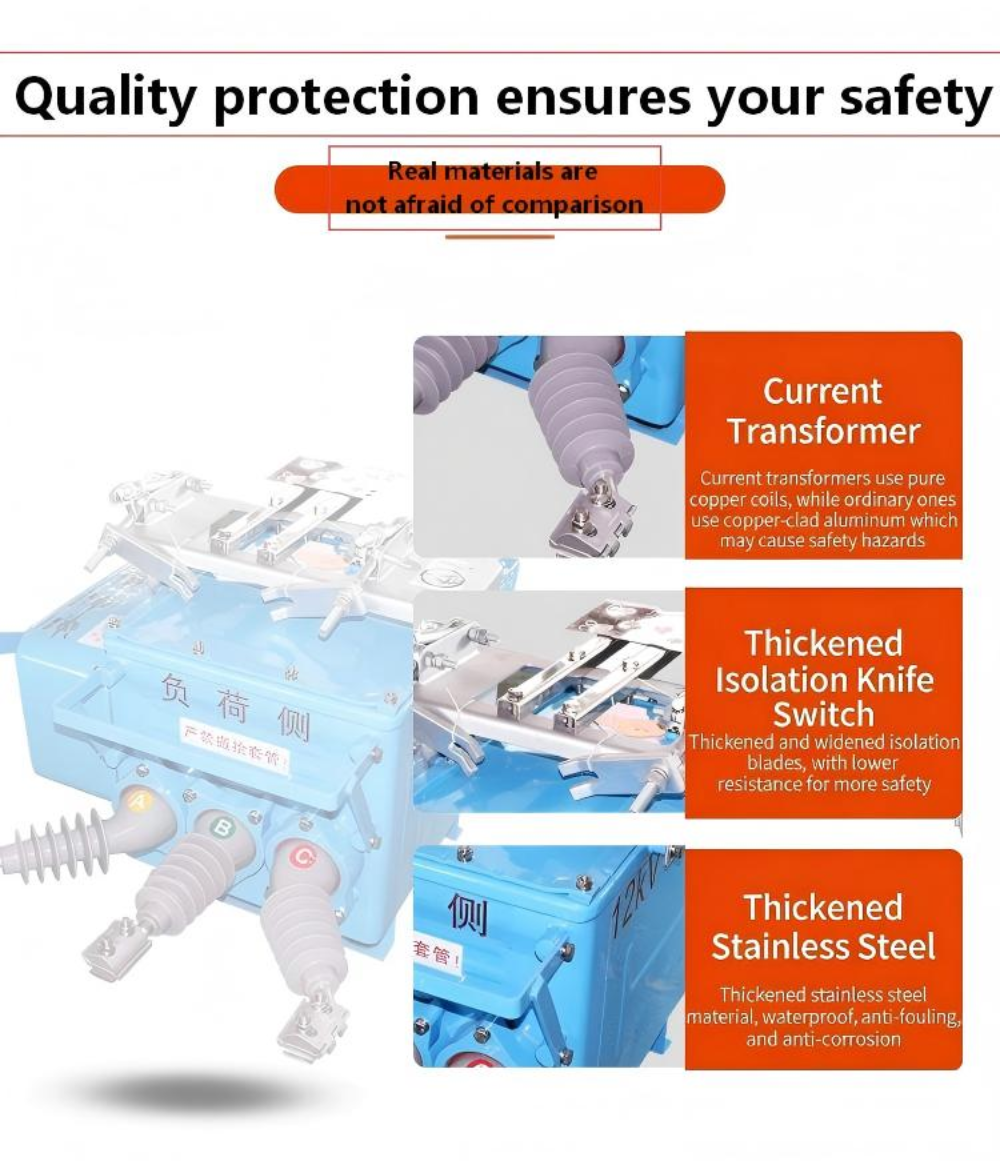

När det finns överström eller kortslutning i kretsens utgående linje kan strömtransformatorn detektera strömsignalen, som överförs till styrenheten. Styrenheten utfärdar ett kommando för att utlösa mekanismen, som driver de dynamiska och statiska kontakterna inuti vakuumröret för att separera, och därigenom uppnås frånkoppling och avbrytning av kretsen, vilket spelar en skyddande roll.
| ①Vi kan anpassa och hjälpa kunderna att välja lämplig transformatorkapacitet baserat på platsen, justera flödeshastigheten och gränsvärdet |
 |
| ②Vi har rik produktionserfarenhet, professionella ingenjörer och omfattande erfarenhet av felsökning och installation på plats. Vi producerar över 3000 enheter per år med pålitlig kvalitet |
 |
| ③Vi har professionell felsökningsutrustning och inspektionspersonal |
 |

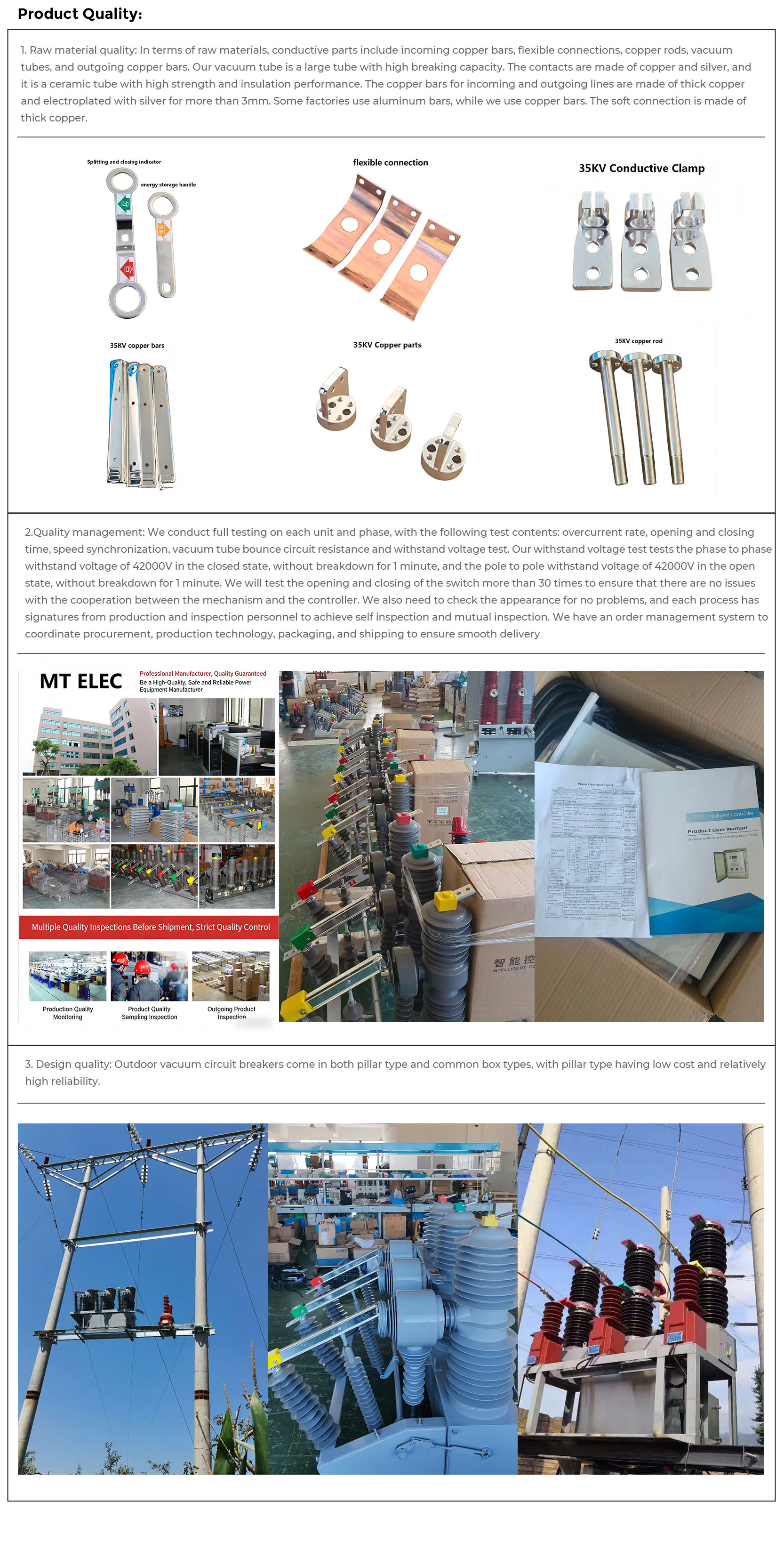

| ④Våra vakuumrör är stora rör med ledande delar gjorda av koppar |
| |
För att säkerställa transportsäkerheten exporteras våra elektriska produkter i förstärkta trälådor. Lådorna genomgår värmebehandling och bär ISPM-15-märket, vilket möjliggör snabb tullklarering. Den upphöjda baskonstruktionen underlättar användning av gaffeltruckar, medan inre stötdämpande fäste säkerställer att produkterna kommer intakta. Alla utvändiga lådor är tydligt märkta och uppfyller internationella logistikstandarder.
-
High-Voltage Switch Cable
-
High-Voltage Switch Cable
-
High-Voltage Switch Cable
-
10kV Ring Main Unit VCB
-
Photovoltaic Grid-Connected Cabinet Utilising ACB and MCCB
-
Power transmission successful
-
Box-typesubstation ACB VCB MCCB
-
Box-typesubstation ACB VCB MCCB
-
Box-typesubstation ACB VCB MCCB
-
Power transmission successful
-
35kV high-voltage switchgear successfully energized VCB
-
35kV Gas-Insulated Switchgear VCB
| Parameterkategori | Specifikation | Anmärkningar |
| Märkspänning | 12 kV | Standard för distributionsnät |
| Märkström | 400A, 630A, 1250A | Anpassade betyg tillgängliga |
| Nominell kortslutningsbrytström | 16 kA, 20 kA, 25 kA | |
| Klassad korttidsmotståndsström | 16 kA / 4s, 20 kA / 4s, 25 kA / 4s | |
| Bedömd topp motstå ström | 40 kA, 50 kA, 63 kA | |
| Nominell isoleringsnivå | Strömfrekvens: 42 kV (1 min) / Blixtimpuls: 75 kV | |
| Mekaniskt liv | 10 000 operationer | |
| Elektriskt liv | 10 000 operationer (at rated current) | Full kapacitetsbrytning |
| Avbrytare Medium | Vakuum | Förseglad keramikflaska |
| Driftsmekanism | Vår | Manuell eller motoriserad |
| Styrspänning | AC/DC 110V, 220V | Tillval 24V, 48V |
| Skyddsgrad | IP67 | Lämplig för tuffa miljöer |
| Mått (H×B×D) | 880 × 560 × 680 mm | Kompakt design |
| Vikt | Ca. 130 kg | Lätt att installera |
| Installationsmetod | Stångmonterad | Utomhusbruk |
| Omgivningstemperatur | -40°C till 55°C | Brett driftområde |
| Höjd | ≤ 4000 m | Höghöjdsversion tillgänglig |
