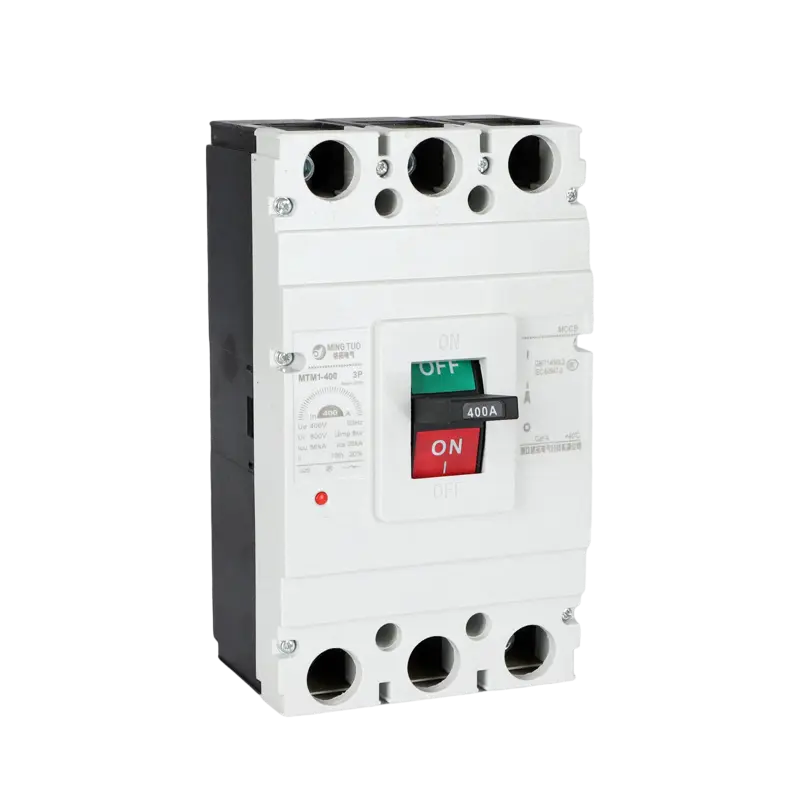

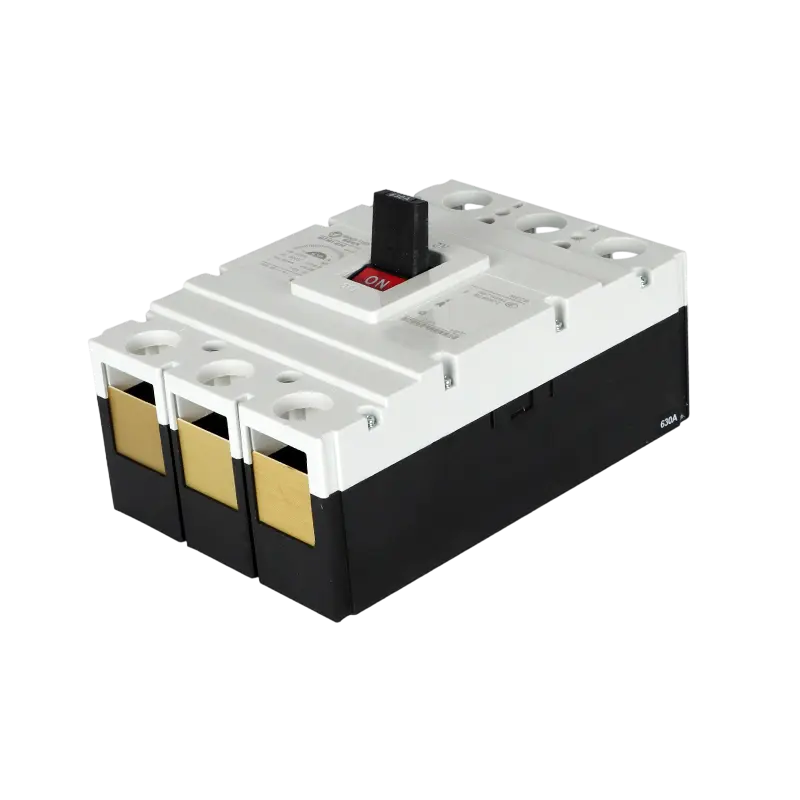

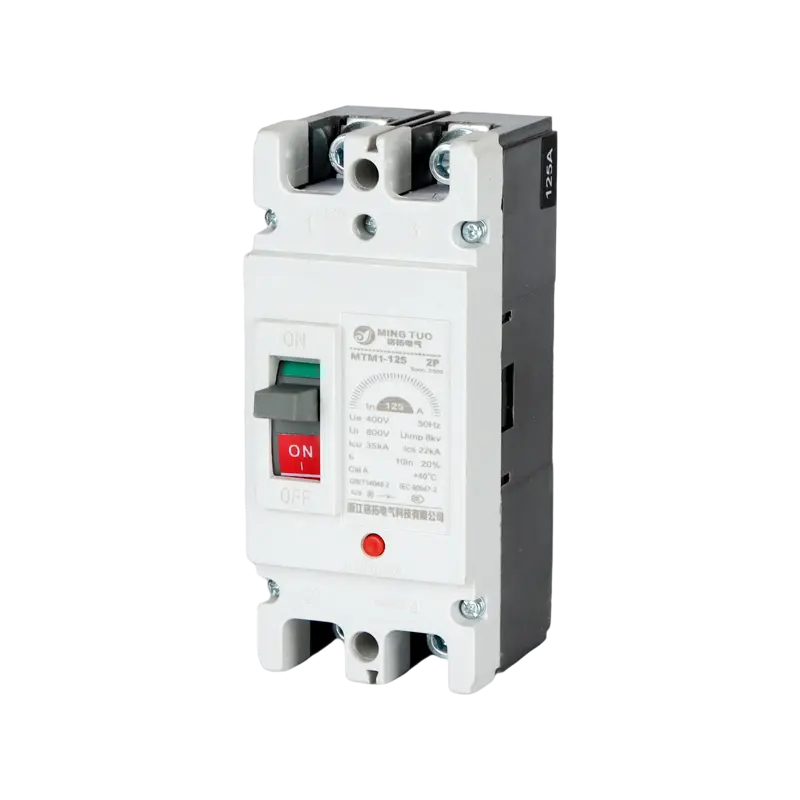

Name: MT-M1 3/4P AC-formad höljesbrytare, 63A–1600A, tillförlitligt elektriskt skydd
Rating: 5 (99 reviews)

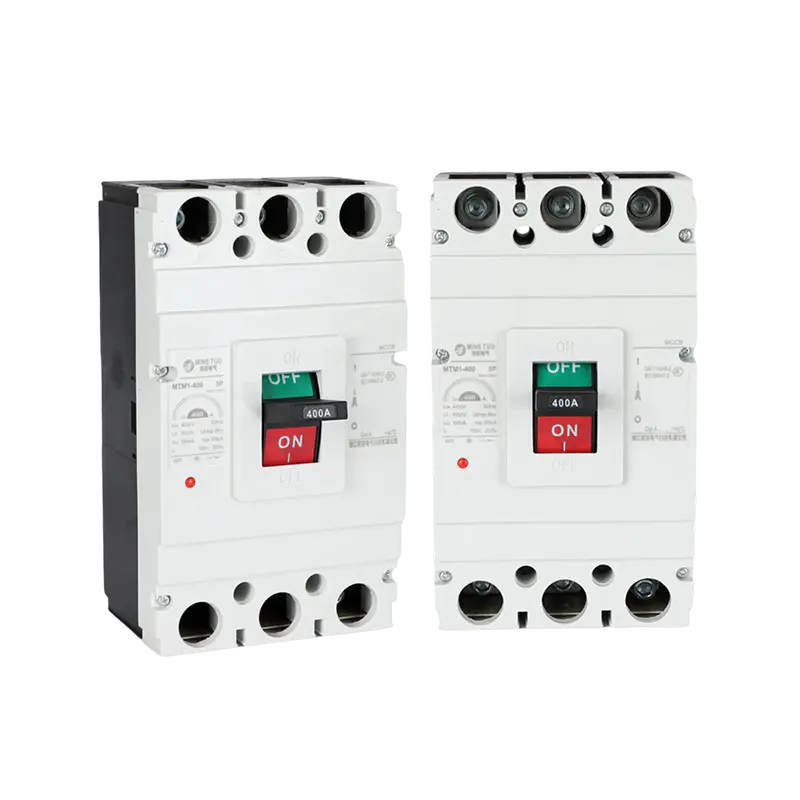

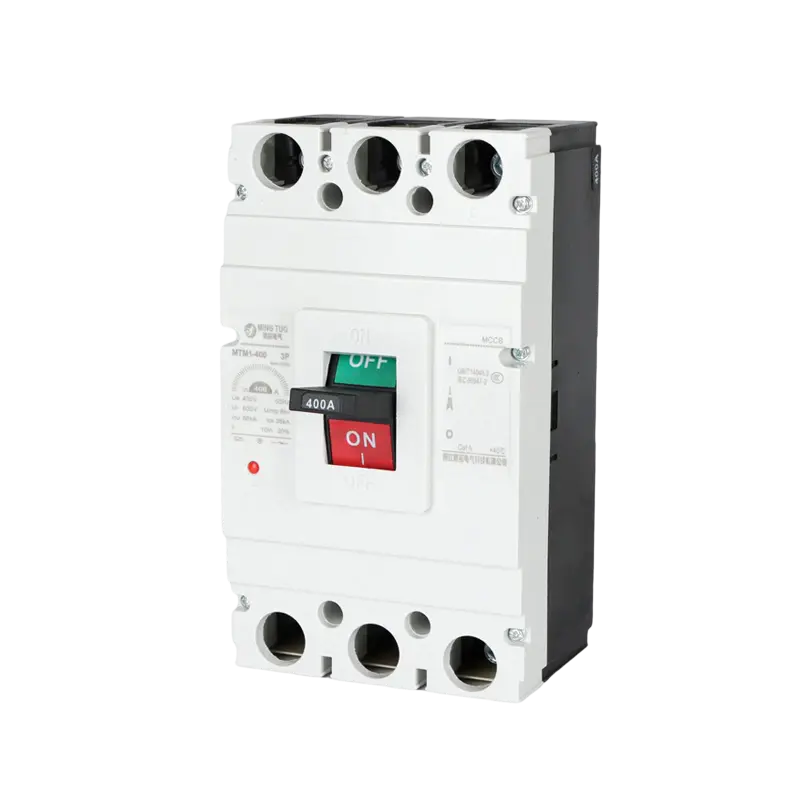

MT-M1 3/4P AC-formad höljesbrytare, 63A–1600A, tillförlitligt elektriskt skydd

Beskrivning:

MT-M1-seriens formgjutna kretsbrytare (MCCB) är konstruerad för att ge tillförlitligt skydd och kontroll i AC 50Hz kraftdistributionssystem, med märkdriftsspänningar upp till 400V och strömmar från 63A till 1600A. Designad för att skydda kretsar och ansluten utrustning, MT-M1 avbryter effektivt överbelastningar, kortslutningar och underspänningsförhållanden, samtidigt som den hanterar tillfällig motorstart utan att kompromissa med systemets integritet.

Kompakt men ändå robust, denna MCCB har en överlägsen brytkapacitet och minimal ljusbågsbildning, vilket säkerställer långsiktig driftsäkerhet. Dess modulära design tillåter både vertikal och horisontell montering, vilket ger flexibel installation i täta elpaneler eller motorkontrollcenter. Fullständigt certifierad enligt IEC 60947-2 och GB14048.2, MT-M1 uppfyller internationella kvalitets- och säkerhetsstandarder.

Applikationer:

MT-M1 MCCB ger pålitligt skydd i olika elektriska system, inklusive:

Huvud- och sekundära kraftfördelningspaneler

Motorstyrcentraler och startpaneler

Generatorskyddskretsar

Industri- och tillverkningsmaskiner

Elinstallationer för kommersiella och bostäder

Integrationssystem för sol- och vindenergi

Arbetsprincip: Arbetsprincipen för MT-M1-seriens MCCB är att övervaka kretsström och, i händelse av överbelastning, kortslutning eller jordfel, automatiskt fastställa och utlösa mekanismen för att snabbt avbryta kretsen. Den släcker också ljusbågen på ett säkert sätt genom ett ljusbågssläckningssystem, vilket på ett tillförlitligt sätt skär av felet och skyddar kretsen och utrustningen.

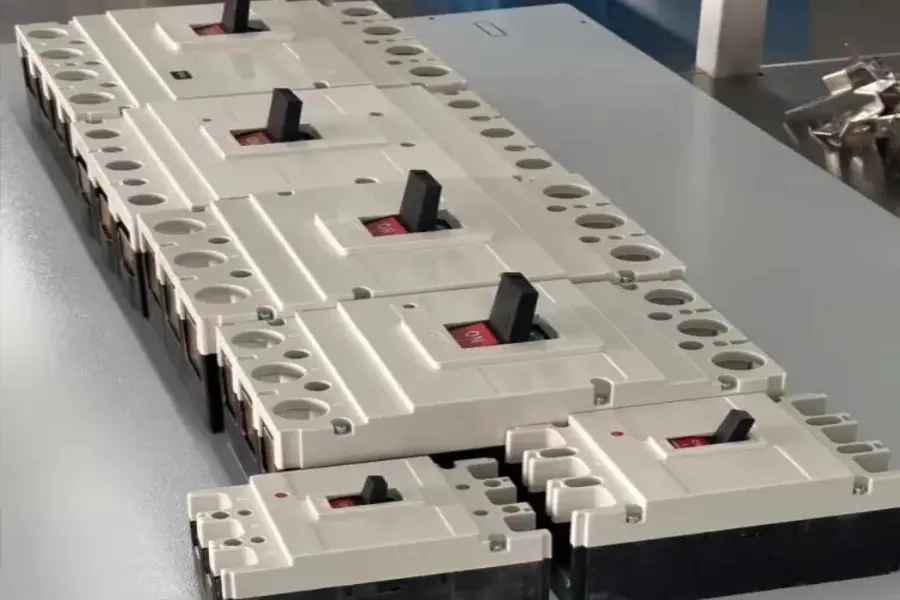

MCCB

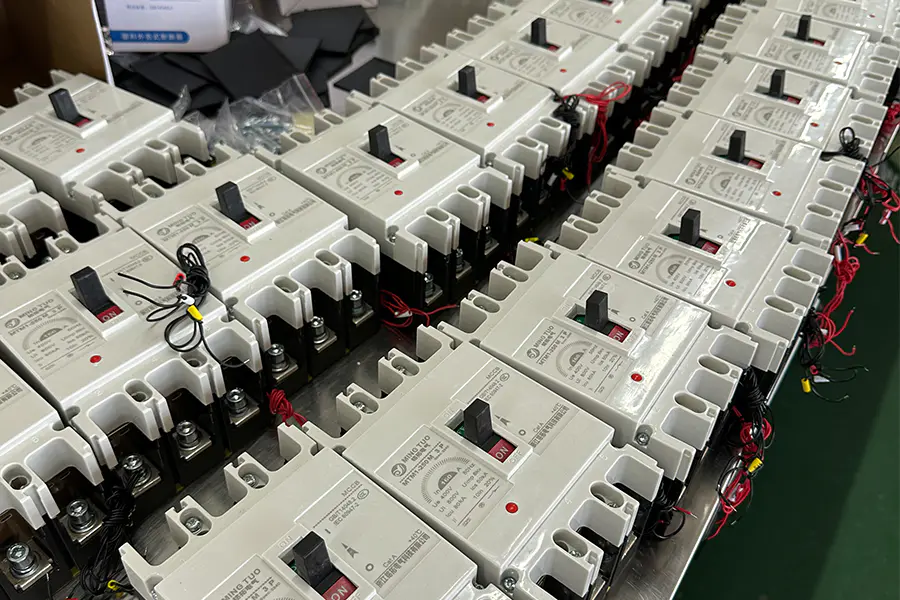

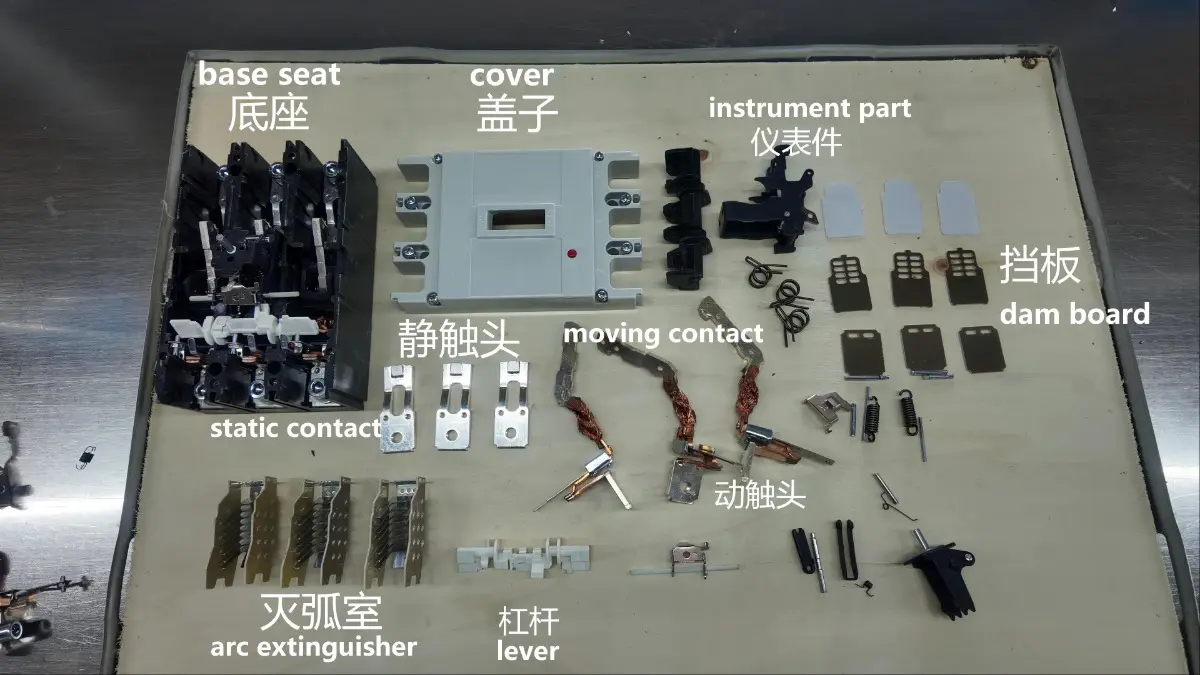

MCCB Assemble
MCCB Assemble
MCCB Temperature Rise Test Bench
MCCB Temperature Rise Test Bench
MCCB Temperature Rise Test Bench
MCCB Temperature Rise Test Bench
MCCB Temperature Rise Test Bench
MCCB Instantaneous Test

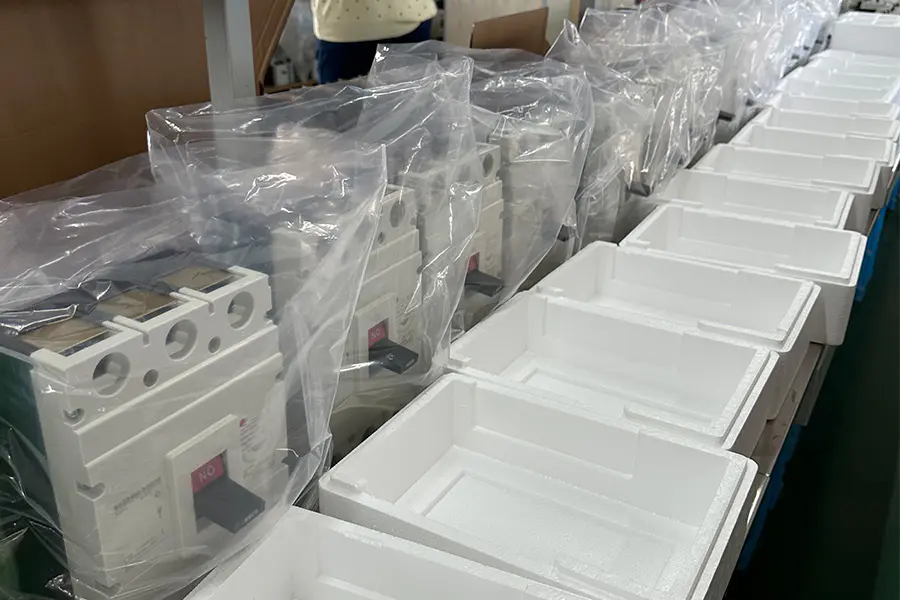

För att säkerställa transportsäkerheten exporteras våra elektriska produkter i förstärkta trälådor. Lådorna genomgår värmebehandling och bär ISPM-15-märket, vilket möjliggör snabb tullklarering. Den upphöjda baskonstruktionen underlättar användning av gaffeltruck, medan inre stötdämpande fäste säkerställer att produkterna kommer intakta. Alla utvändiga lådor är tydligt märkta och uppfyller internationella logistikstandarder.

High and Low Voltage Switchgear (ACB, MCCB, VCB)

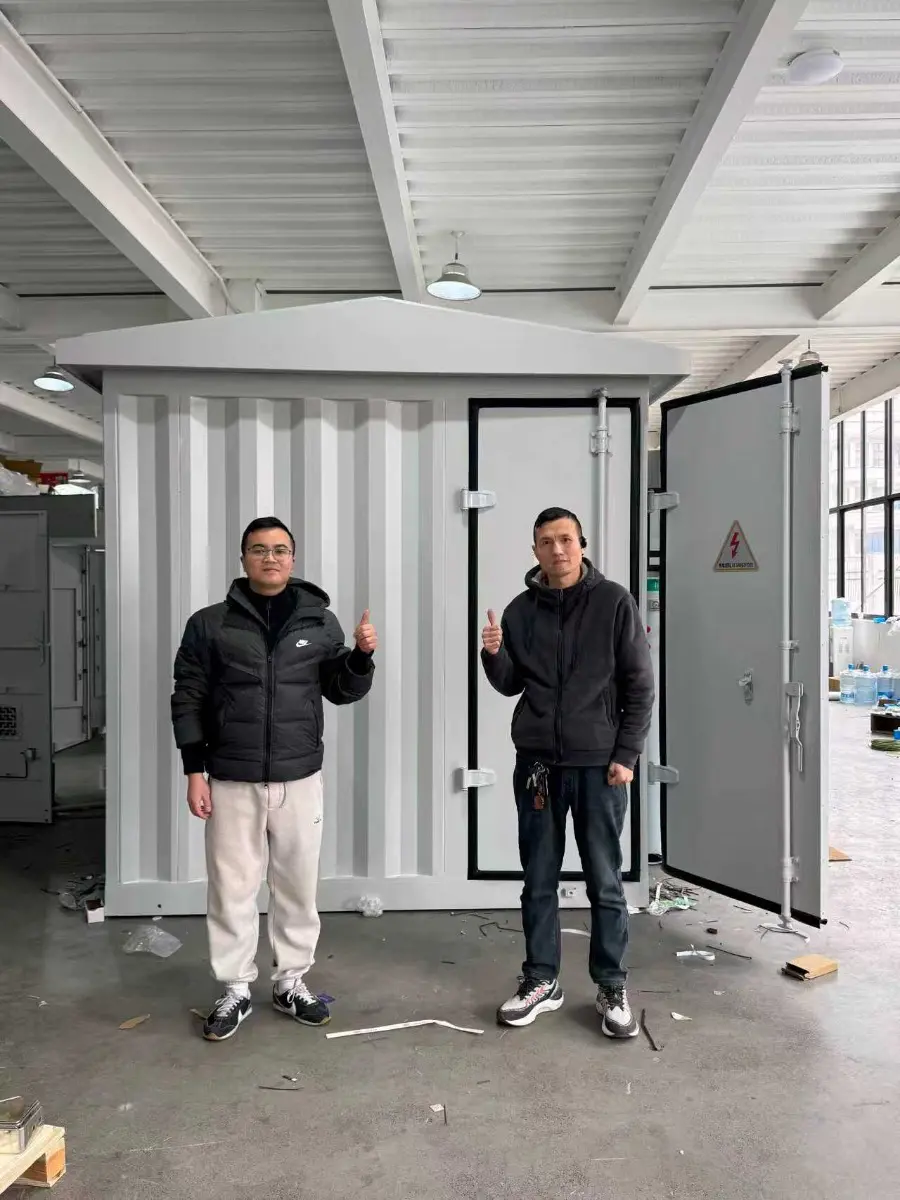

Box-Type Substation Featuring Our VCB, MCCB, and ACB
High And Low Voltage Cabinets Successfully Powered

Box-typesubstation ACB VCB MCCB
Power transmission successful
Photovoltaic Grid-Connected Cabinet Utilising ACB and MCCB
Box-typesubstation ACB VCB MCCB
Box-typesubstation ACB VCB MCCB
HighandLowVoltageSwitchgearACBMCCBVCB
Box-typesubstationUtilisingourVCB

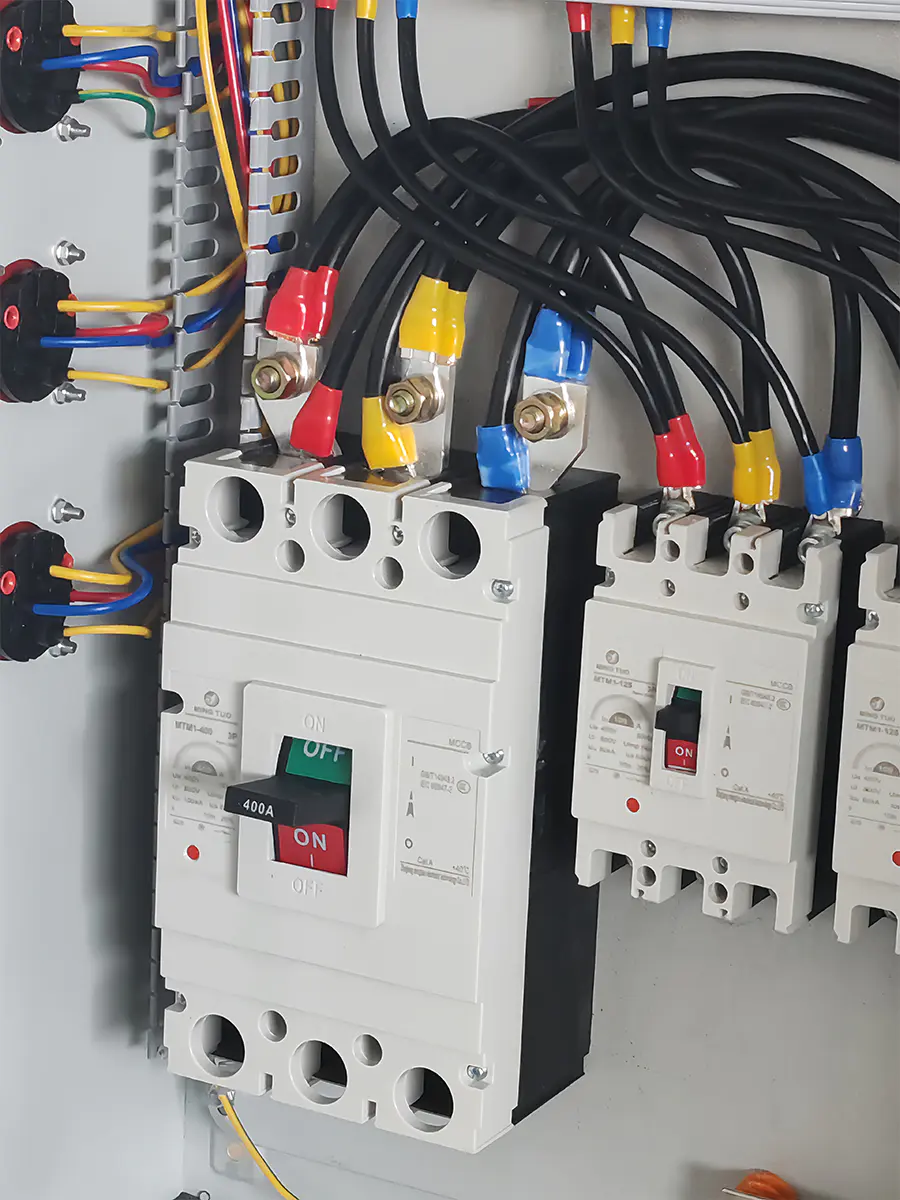

b64cb82cb063b5509f2ea787600334d2

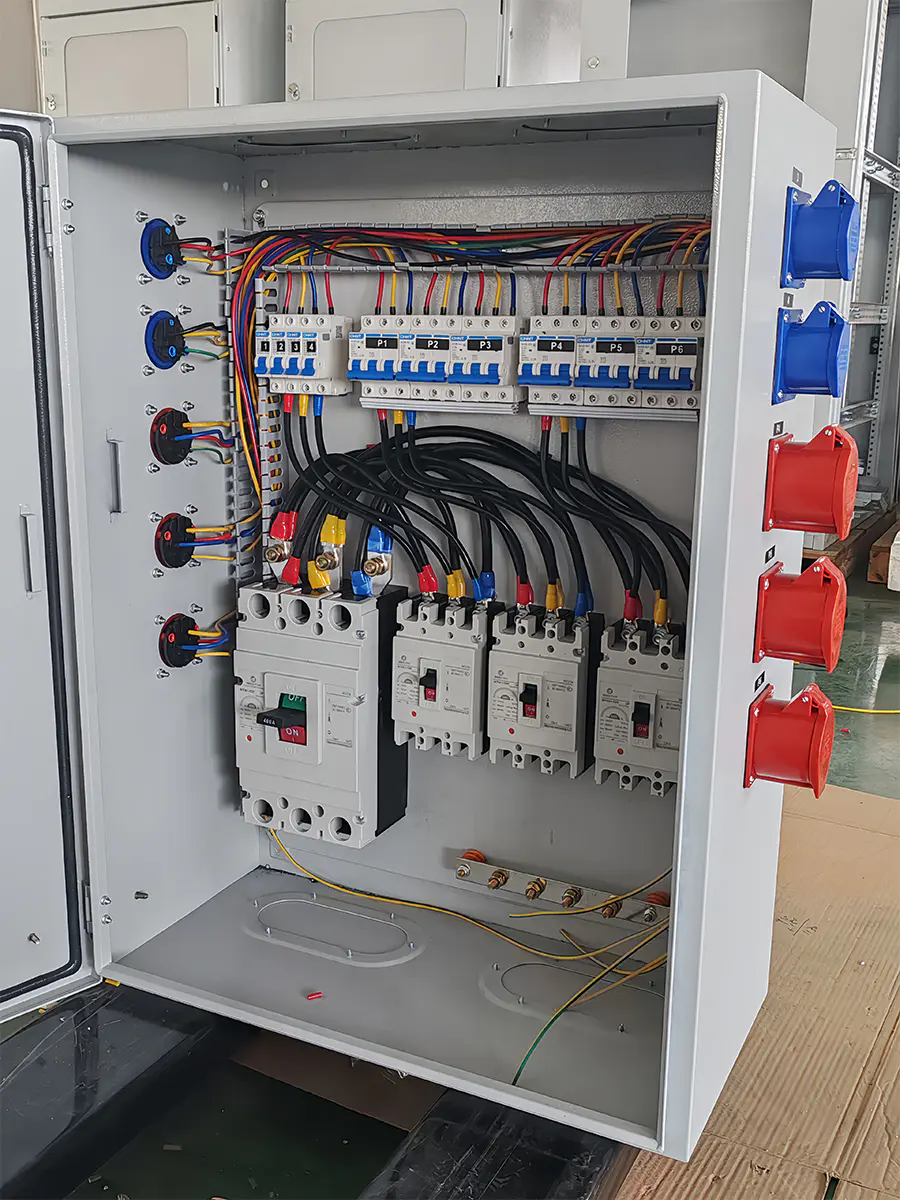

3c16a183fdcdba56f310533eba28cb60

Typ	stolpe	Yttre mått						Installationsmått (mm)			Anslutningsmått på baksidan (mm)
		L	L1	W	H	H1	H2	a	b	∅d	a1	b1	d1	H3	H4
MTM1-63L	3	135	21	76	89.5	72	18	25	117	3.5	25	117	18	52	75
	4			103
MTM1-63M	3			76	99	81	28
	4			103
MTM1-125L	2	150	51	65	87	68	24	…	129	4.5	30	132	22	65	100
	3			92				30
	4			121				…
MTM1-125M,H	2			65	103.5	85	23	…
	3			92				30
	4			121				…
MTM1-250L	2	164	64	75	108	87	24	…	126	5.5	35	144	24	70	110
	3			107				35
	4			142				…
MTM1-250M,H	2			75	124.5	104	24	…
	3			107				35
	4			142				…
MTM1-400M,H	3	257	105	150	153	106	38	44	194	7	48	224	32	48.5	108.5
	4			197				Vänster 44 Höger 50
MTM1-630M,H	3	270	105	182	157	111	43	58	200	7	58	234	40	70	120
	4			240
MTM1-800M,H	3	280	105	210	158	116	42	70	243	7	70	243	48	75	125
	4			280

Typ	MTM1-63		MTM1-125			MTM1-250
lnmFrameInm（A）	63		125			250
Märkström (A)	10, 16, 20, 25, 32, 40, 50, 63		16, 20, 25, 32, 40, 50, 63, 80, 100, 125			100, 125, 140, 160, 180, 200, 225, 250
Märkspänning Ue(V)	AC400		AC400	AC400 / AC690	AC400	AC400	AC400 / AC690	AC400
Nominell isolationsspänning Ui(V)	AC800		AC800			AC800
Antal stolpar	3, 4	3, 4	2, 3, 4	2, 3, 4	2, 3, 4	2, 3, 4	2, 3, 4	2, 3, 4
IcukA) Märkgräns kortslutning brytkapacitetsnivå	L	M	S	L	M	S	L	M
IcukA) Märkgräns kortslutning brottkapacitet	12	35	12	35	50	12	35	50
Ics（kA） Nominell kortslutningsbrytningskapacitet	6	22	6	22	35	6	22	35
Nominell gränskortslutning brottkapacitet	4500		3000			2500
Driftlivslängd (cykel)	8500		7000			6500
Ljusbågsavstånd (mm）	0, < 50		0, < 50			< 50
