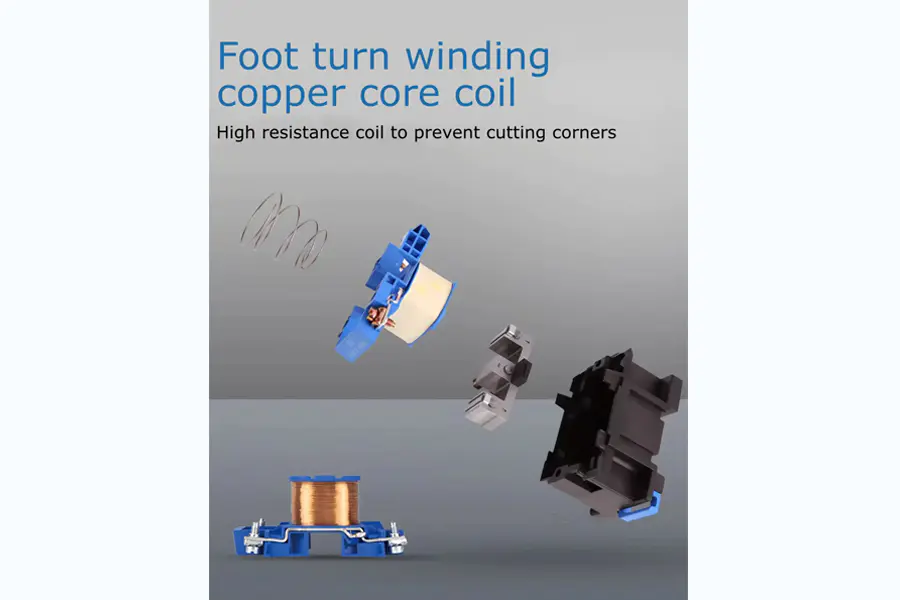

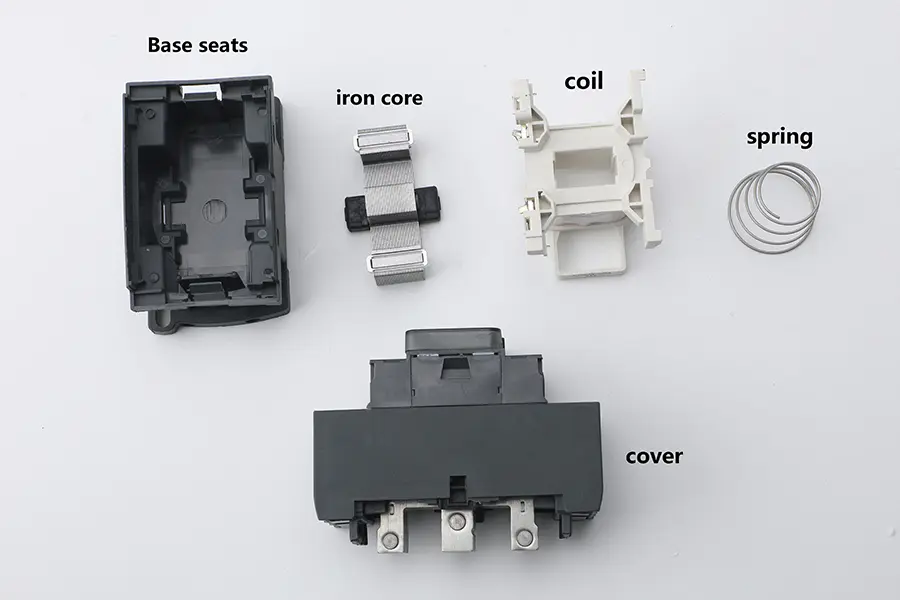

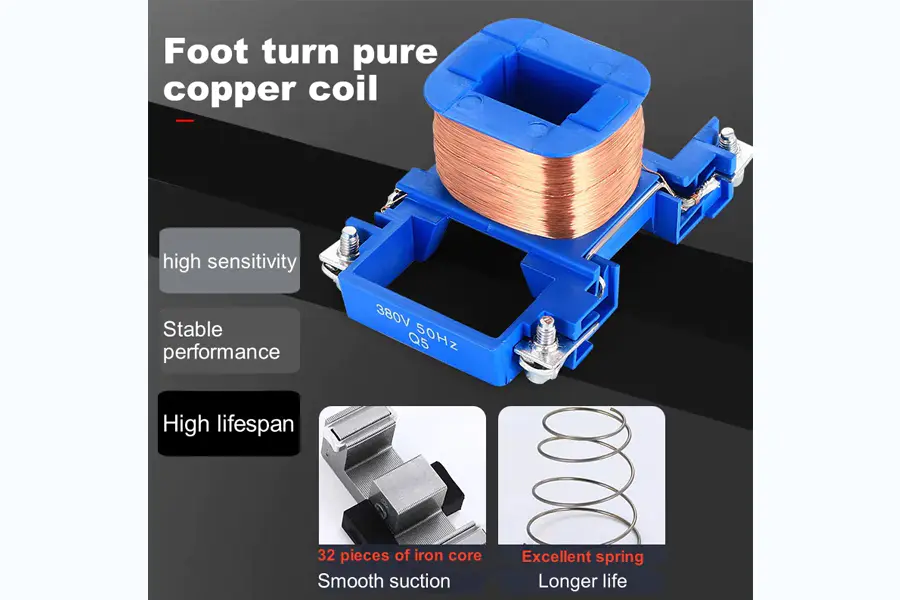

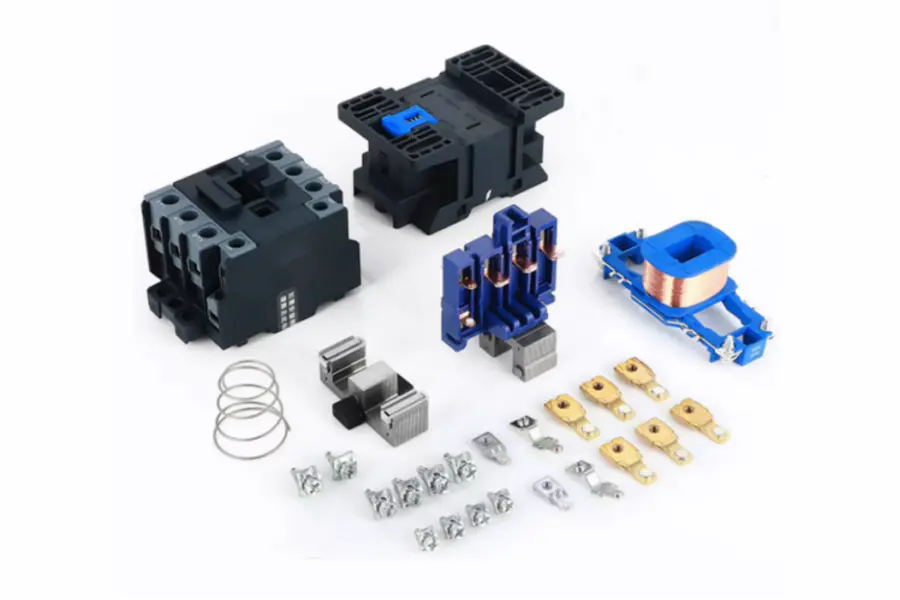

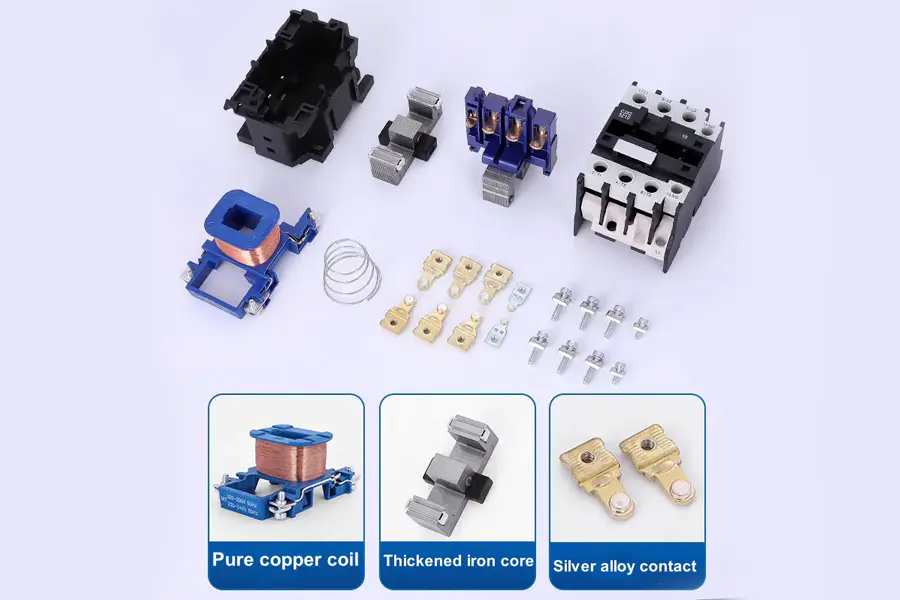

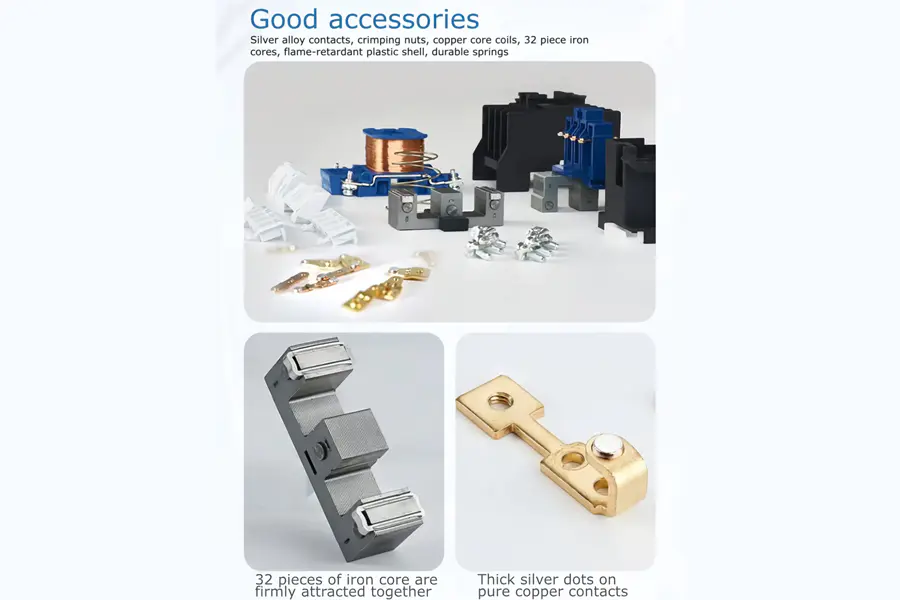

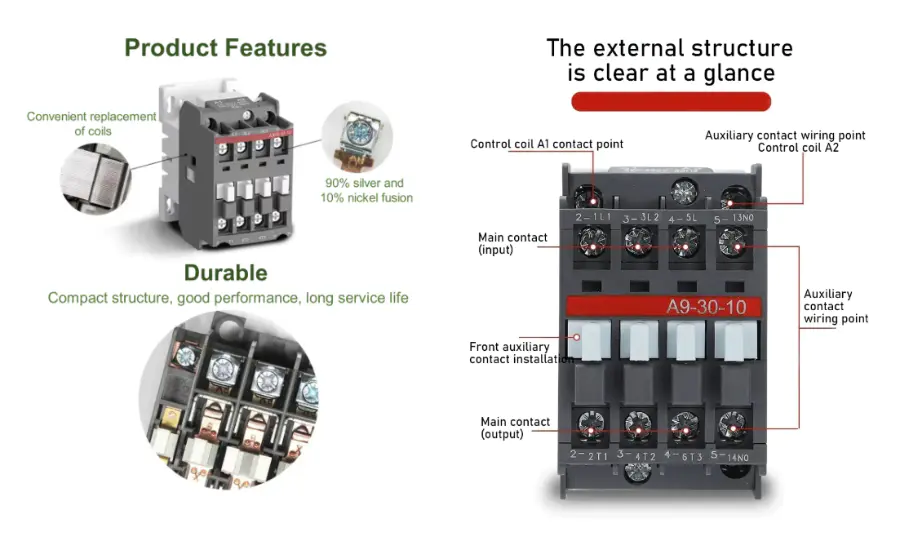

När AC-kontaktorn aktiveras genererar den interna spolen ett magnetfält, vilket gör att den rörliga järnkärnan och den stationära järnkärnan attraherar varandra. Denna rörelse driver kontaktsystemet att gripa in i de stationära kontakterna, vilket fullbordar kretsen. När spolen är strömlös försvinner attraktionskraften och återställningsfjädern lyfter den rörliga järnkärnan, separerar kontakterna och bryter kretsen.
 | |
 | |
 | |
-
Project Cases
-
Project Cases
-
Project Cases
-
Project Cases
-
Project Cases

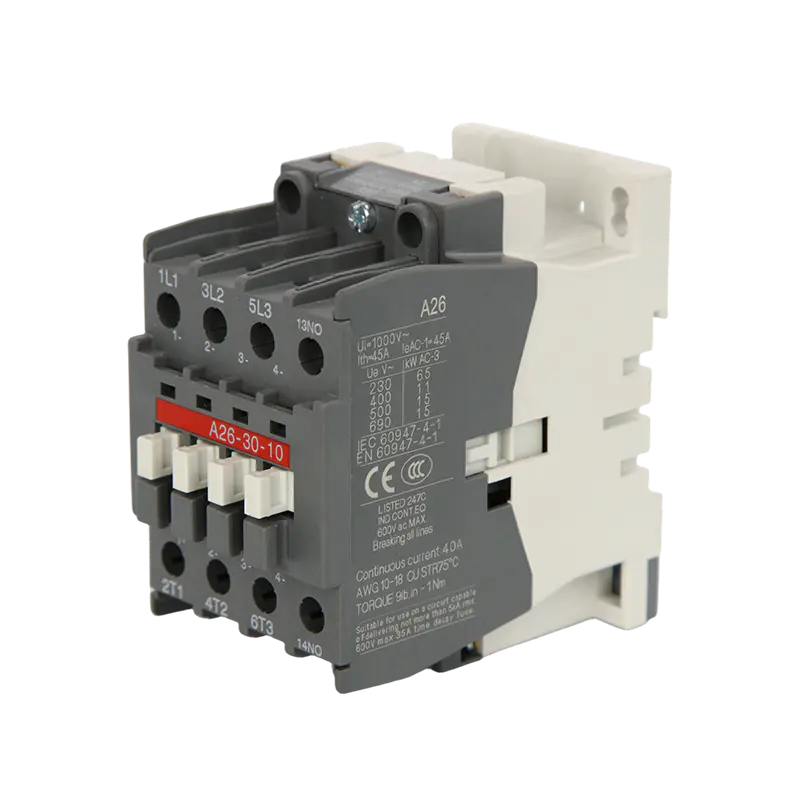

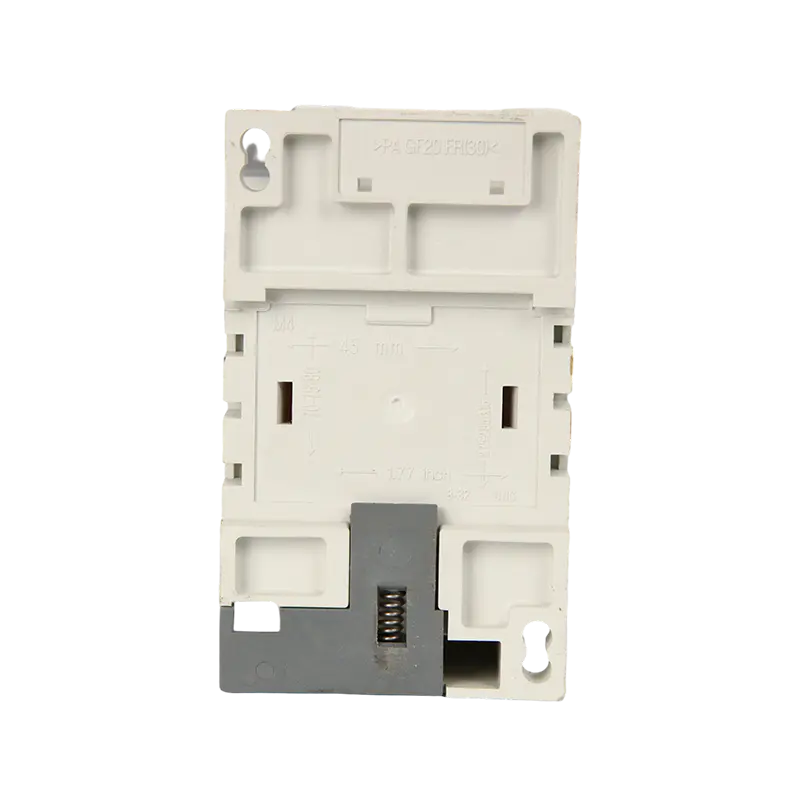

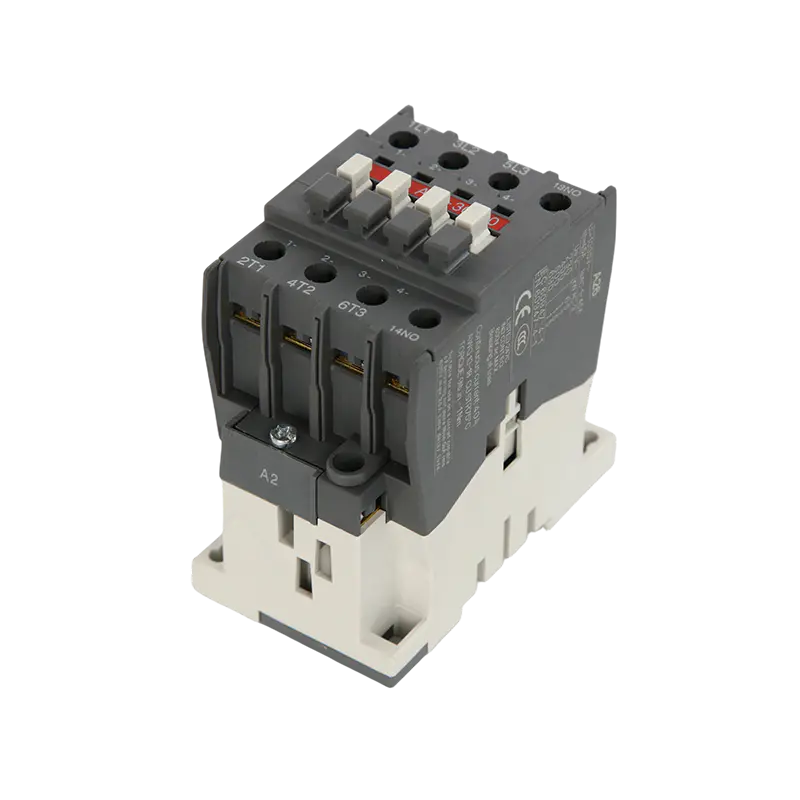

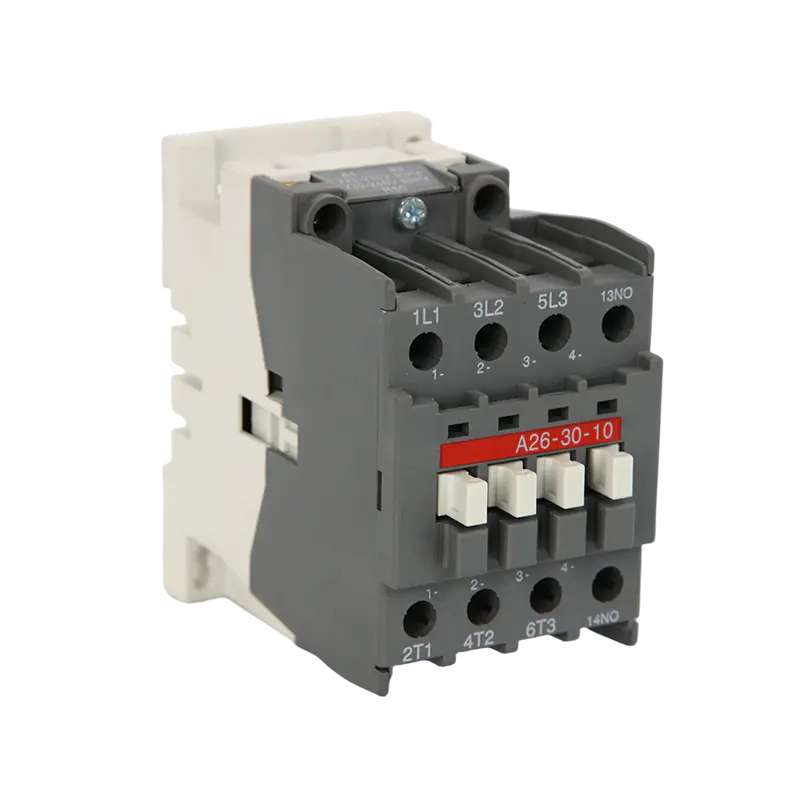

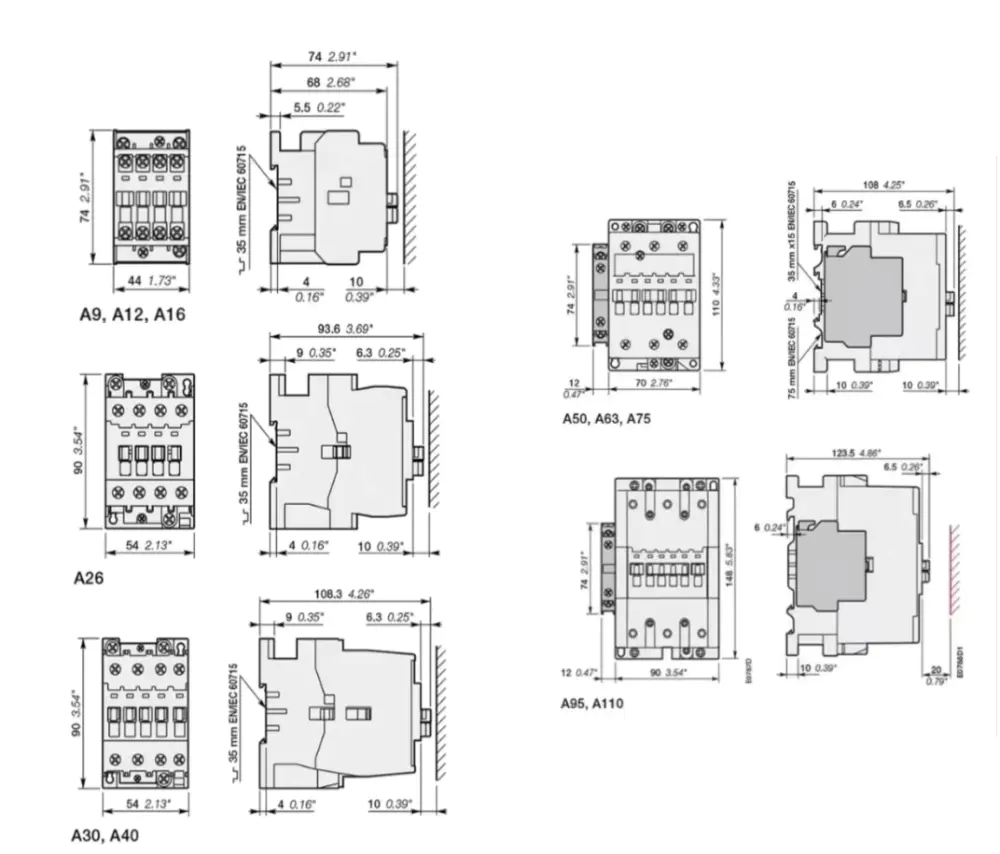

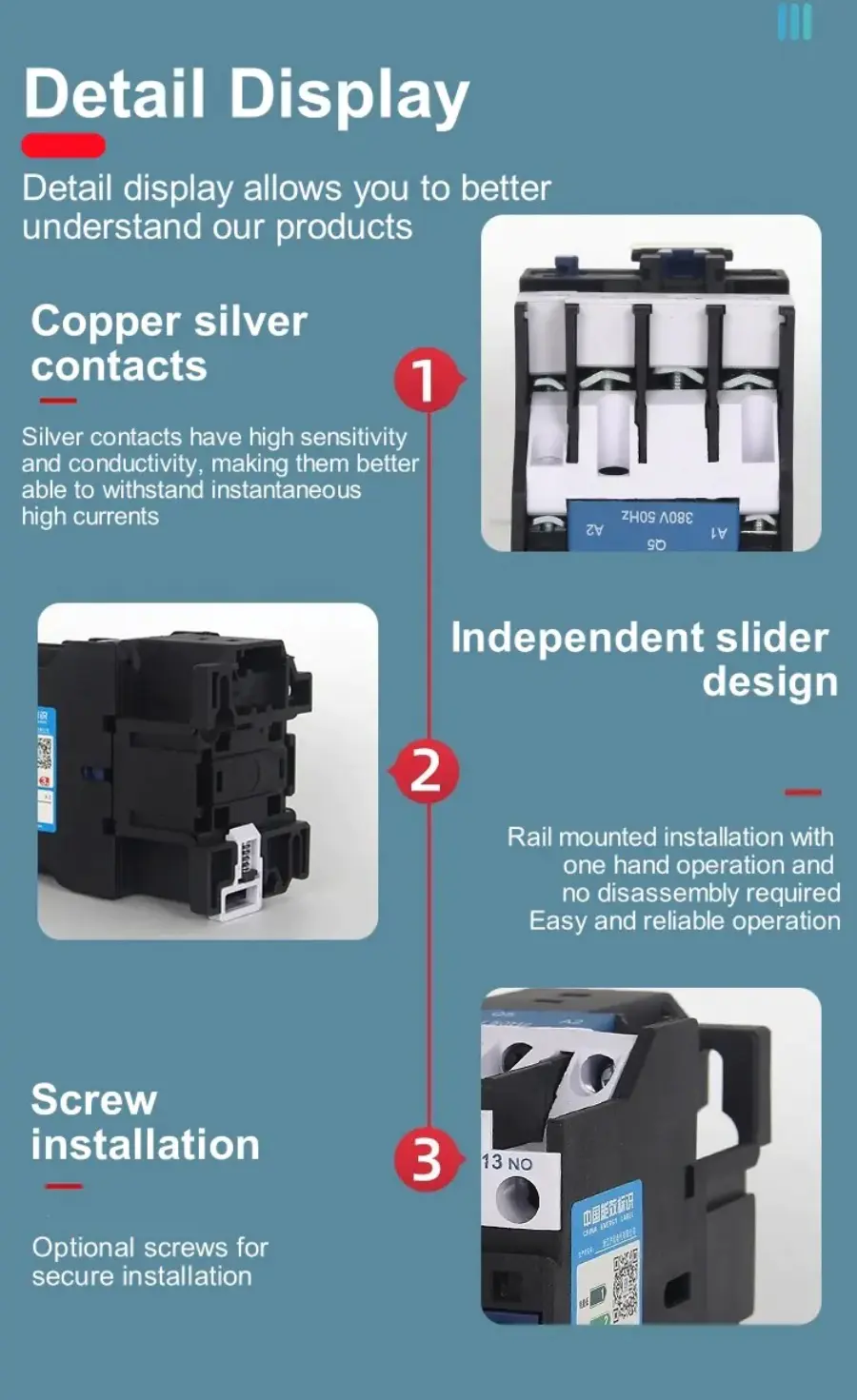

| Maximal effekt för elmotor AC 0≤55°C, 400V | 4 | 5.5 | 7.5 | 11 | 15 | 18.5 | 22 | 30 | 37 |
| Produktmodell (AC-linjediagram) | AX09 | AX12 | AX18 | AX25 | AX32 | AX40 | AX50 | AX65 | AX80 |
| Märk arbetsström AC-3 0≤55°C, 400V | 9 | 12 | 18 | 25 | 32 | 40 | 50 | 65 | 80 |
| Märk arbetsström AC-1 0≤55°C, 400V | 22 | 25 | 27 | 32 | 55 | 60 | 100 | 115 | 125 |
| Modellltyp | 9 | 12 | 18 | 25 | 32 | 40 | 50 | 65 | 80 | 95 | |
| Märk arbetsström (A) | AC3 | 9 | 12 | 18 | 25 | 32 | 40 | 50 | 65 | 80 | 95 |
| AC4 | 3.5 | 5 | 7.7 | 8.5 | 12 | 18.5 | 24 | 28 | 37 | 44 | |
| Trefasmotor AC–3 nivå (kw) | 220/230V | 2.2 | 3 | 4 | 5.5 | 7.5 | 11 | 15 | 18.5 | 22 | 25 |
| 380/400V | 4 | 5.5 | 7.5 | 11 | 15 | 18.5 | 22 | 30 | 37 | 45 | |
| 415V | 4 | 5.5 | 9 | 11 | 15 | 22 | 25 | 37 | - | - | |
| 500V | 5.5 | 7.5 | 10 | 15 | 18.5 | 22 | 30 | 37 | - | - | |
| 660/690V | 5.5 | 7.5 | 10 | 15 | 18.5 | 30 | 33 | 37 | 45 | 45 | |
| Nominell värmeströmIth(A) | 20 | 20 | 30 | 32 | 40 | 50 | 60 | 80 | 125 | 125 | |
| Elektrisk livslängd (10 000 cykler) | AC3 | 100 | 100 | 100 | 100 | 80 | 80 | 60 | 60 | 60 | 60 |
| AC4 | 20 | 20 | 20 | 20 | 20 | 15 | 15 | 15 | 10 | 10 | |
| Mekanisk livslängd (10 000 cykler) | 1000 | 1000 | 1000 | 1000 | 800 | 800 | 800 | 800 | 600 | 600 | |
| Kontaktmodell | 3P NR | 3P NC NR | |||||||||
| Model | Märkström (A) | Huvudkontakt | Hjälpkontakt | Enfas lasteffekt (kW) | Trefas lasteffekt (kW) |
| CJX2-0910 | 9A | 3NEJ | 1NEJ | 1,8KW | 3,5KW |
| CJX2-0901 | 9A | 3NEJ | 1NC | 1,8KW | 3,5KW |
| CJX2-1210 | 12A | 3NEJ | 1NEJ | 2,5KW | 5KW |
| CJX2-1201 | 12A | 3NEJ | 1NC | 2,5KW | 5KW |
| CJX2-1810 | 18A | 3NEJ | 1NEJ | 3,5KW | 7,5KW |
| CJX2-1801 | 18A | 3NEJ | 1NC | 3,5KW | 7,5KW |
| CJX2-2510 | 25A | 3NEJ | 1NEJ | 5KW | 8,5KW |
| CJX2-2501 | 25A | 3NEJ | 1NC | 5KW | 8,5KW |
| CJX2-3210 | 32A | 3NEJ | 1NEJ | 6KW | 12KW |
| CJX2-3201 | 32A | 3NEJ | 1NC | 6KW | 12KW |
| CJX2-4011 | 40A | 3NEJ | 1NEJ 1NC | 8KW | 18,5KW |
| CJX2-5011 | 50A | 3NEJ | 1NEJ 1NC | 10KW | 24KW |
| CJX2-6511 | 65A | 3NEJ | 1NEJ 1NC | 12,5KW | 28KW |
| CJX2-8011 | 80A | 3NEJ | 1NEJ 1NC | 15,5KW | 37KW |
| CJX2-9511 | 95A | 3NEJ | 1NEJ 1NC | 18,5KW | 44KW |
