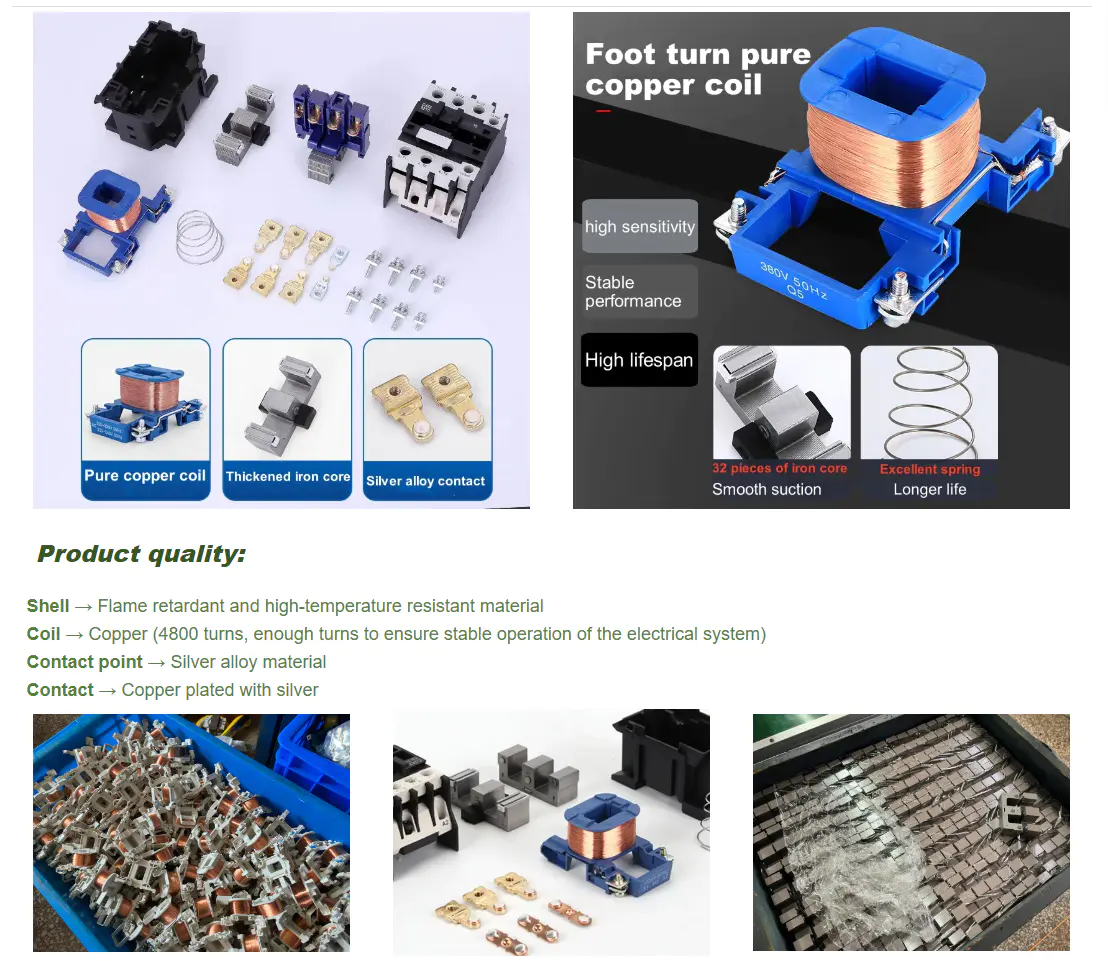

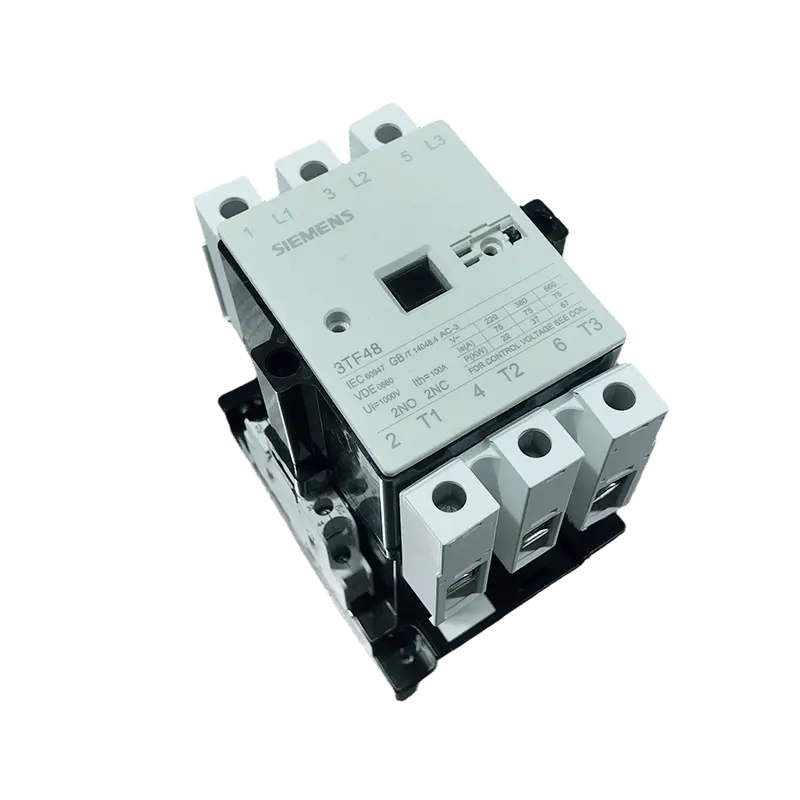

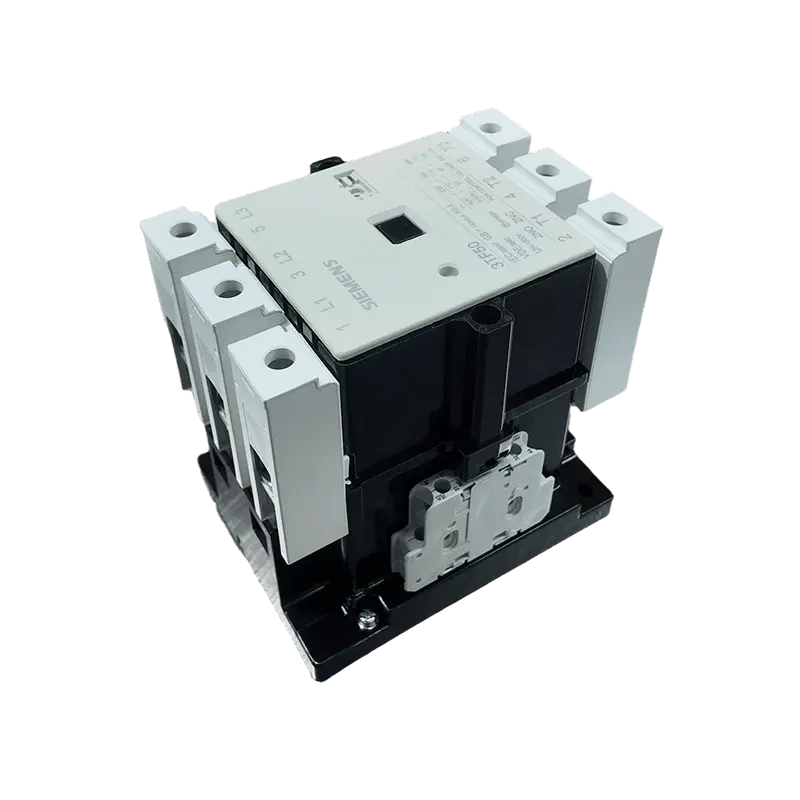

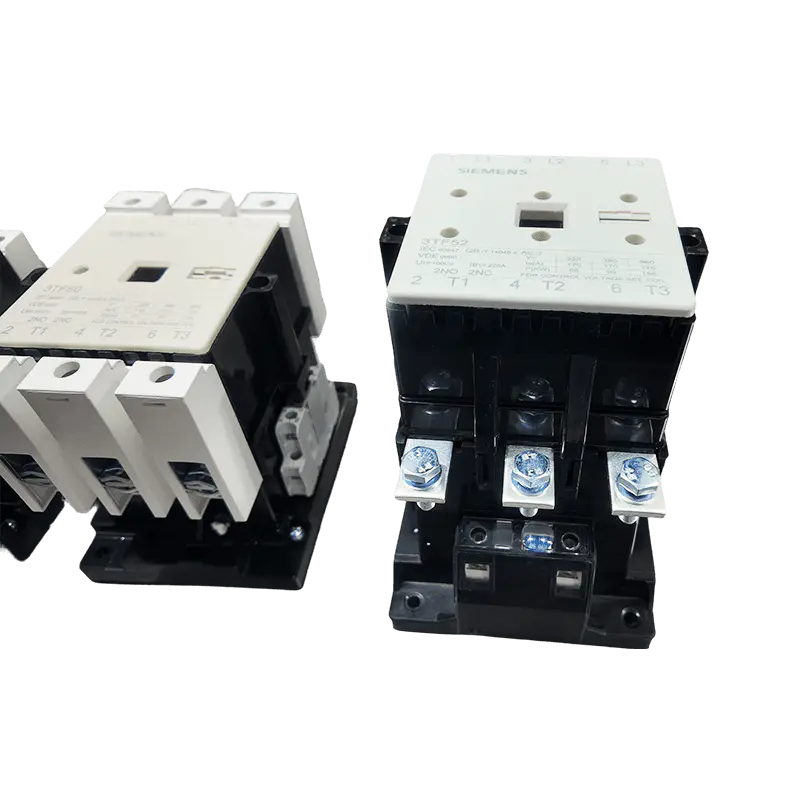

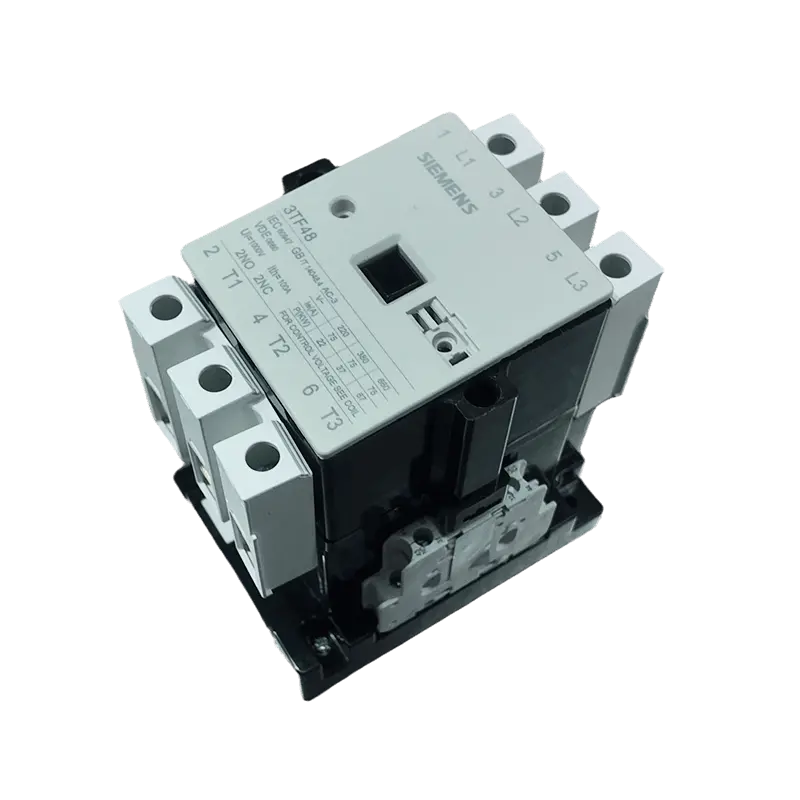

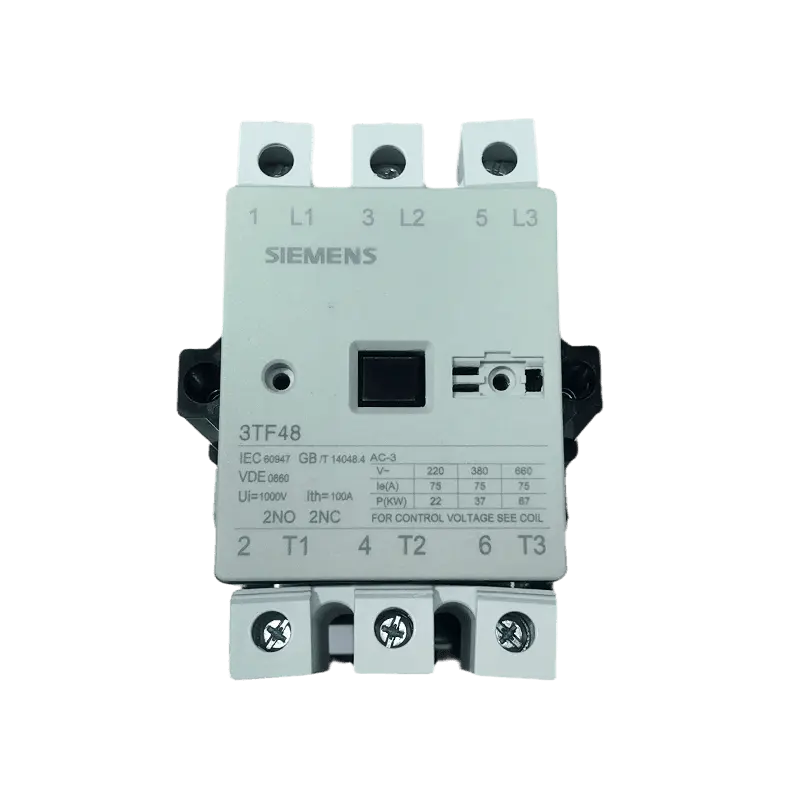

När AC-kontaktorn är påslagen kommer den interna spolen att generera ett magnetfält, vilket gör att den rörliga järnkärnan och den stationära järnkärnan attraheras tillsammans, vilket driver kontaktsystemet att kontakta den stationära kontakten och leder kretsen. Efter att spolen tappar kraft försvinner sugkraften, och återställningsfjädern kommer att trycka upp den rörliga järnkärnan, vilket gör att kontakterna separeras och kretsen går sönder.
-

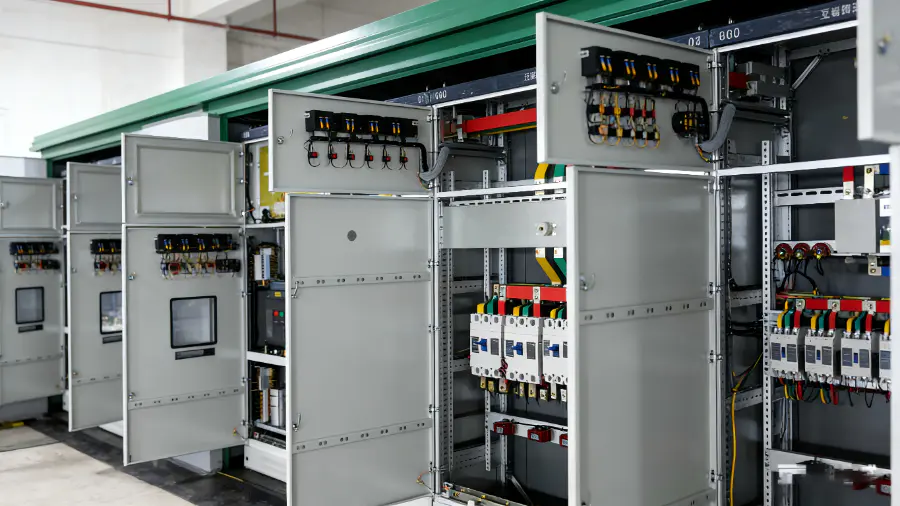

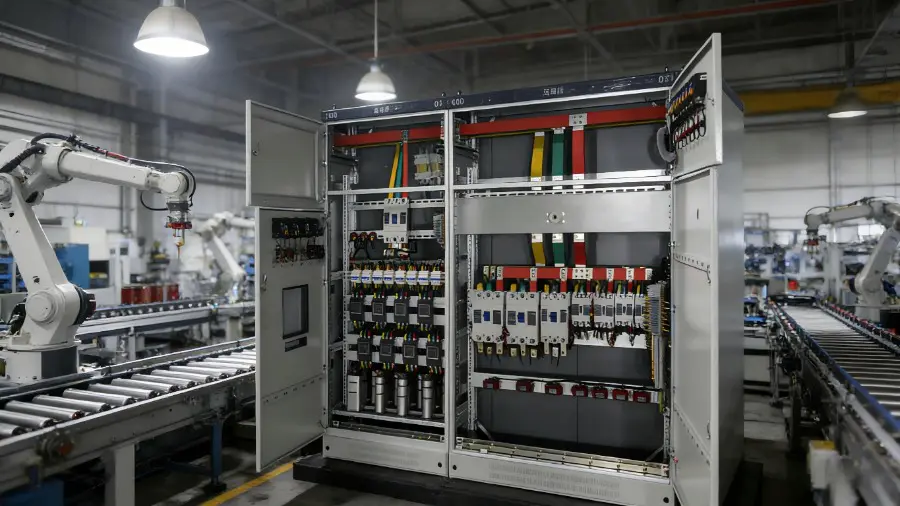

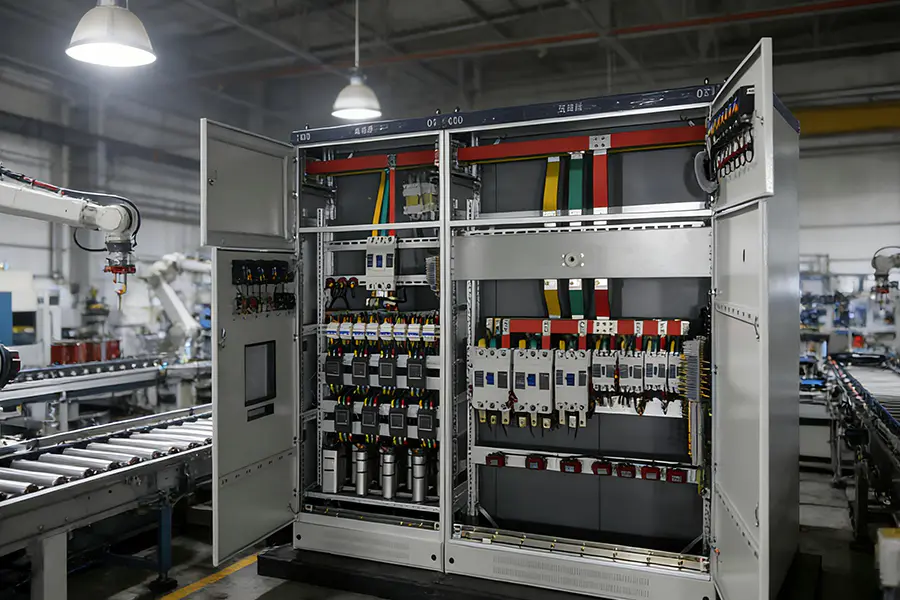

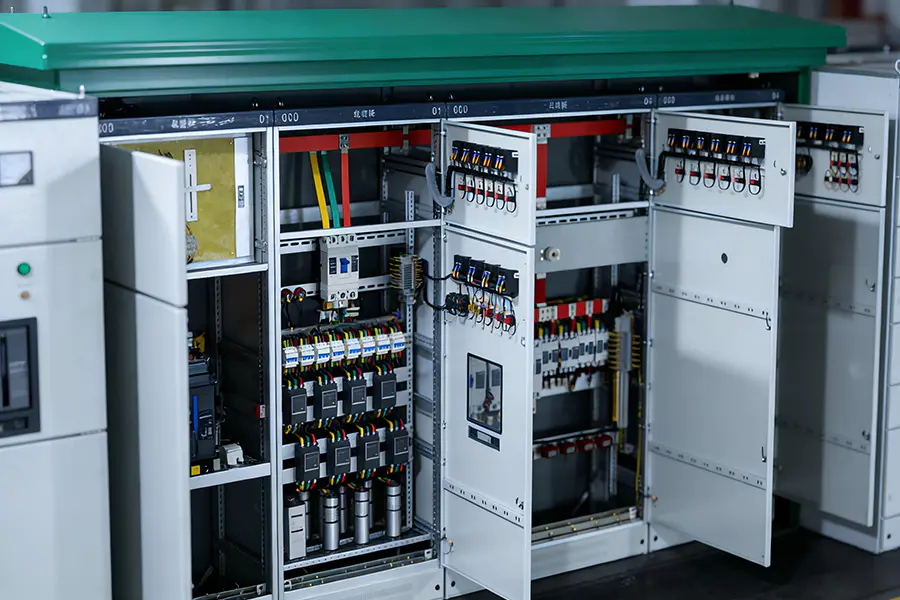

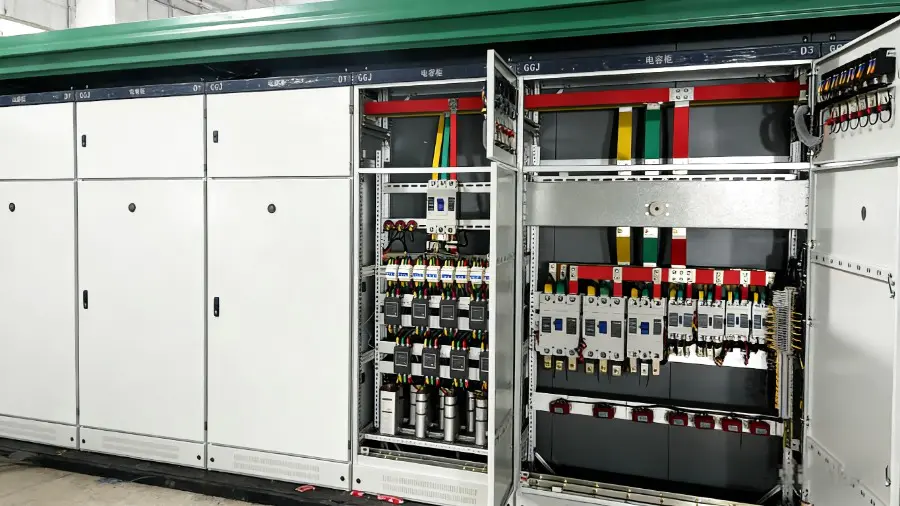

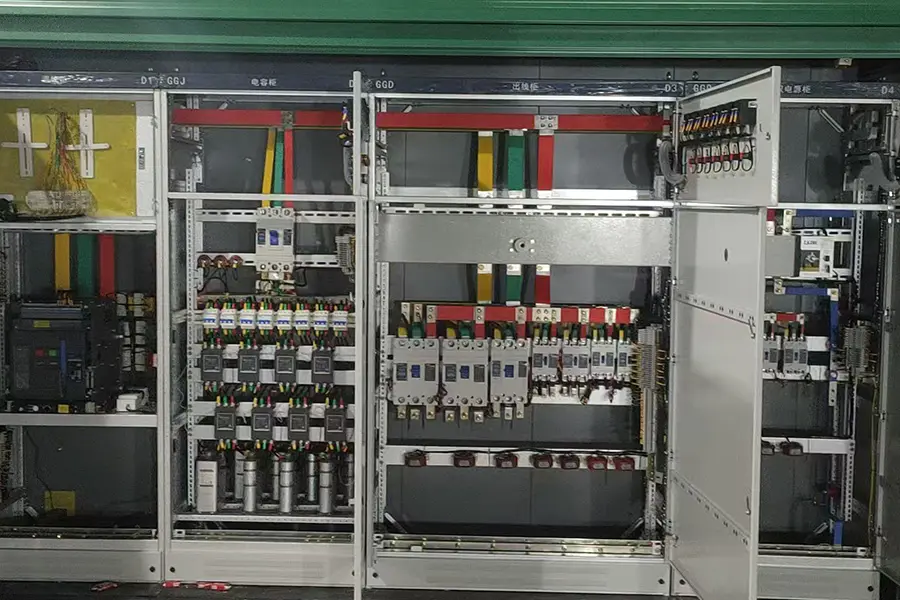

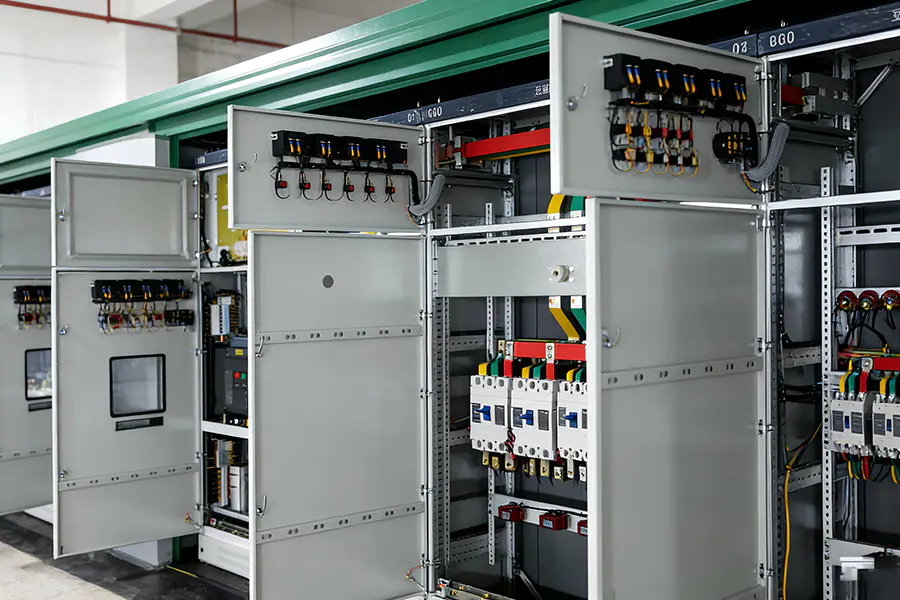

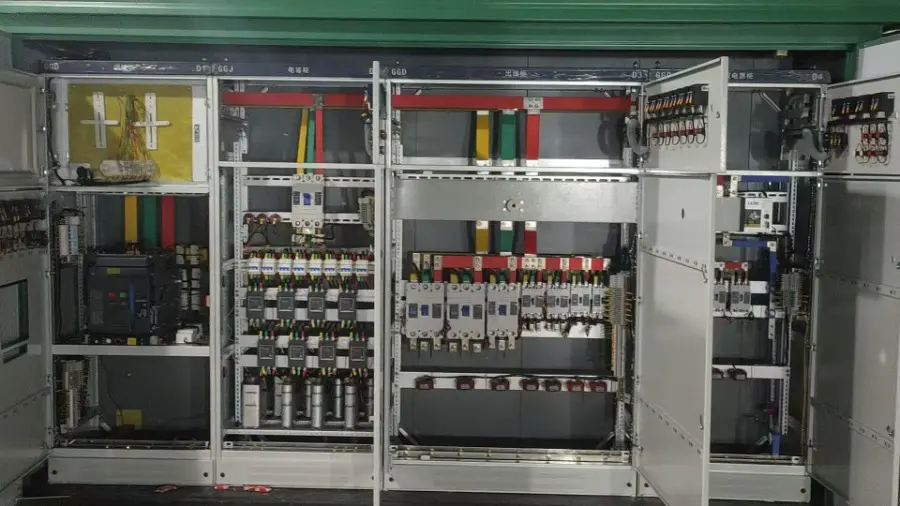

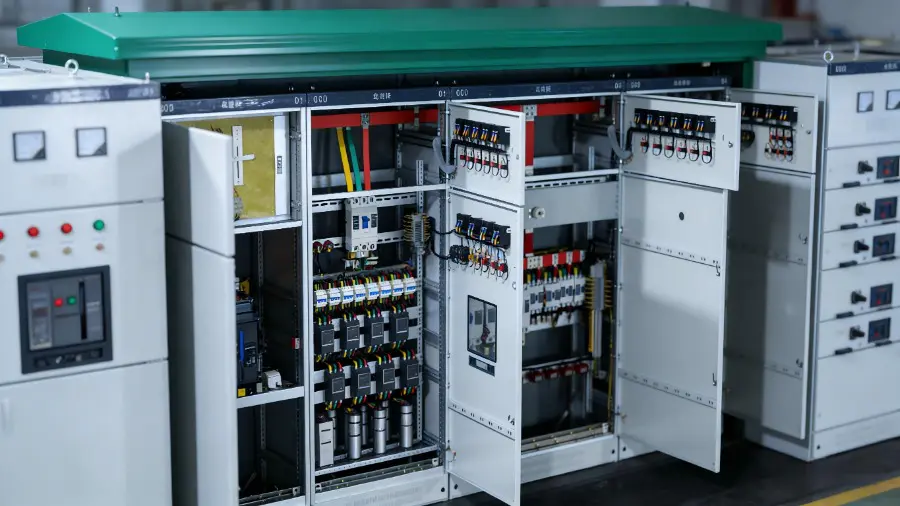

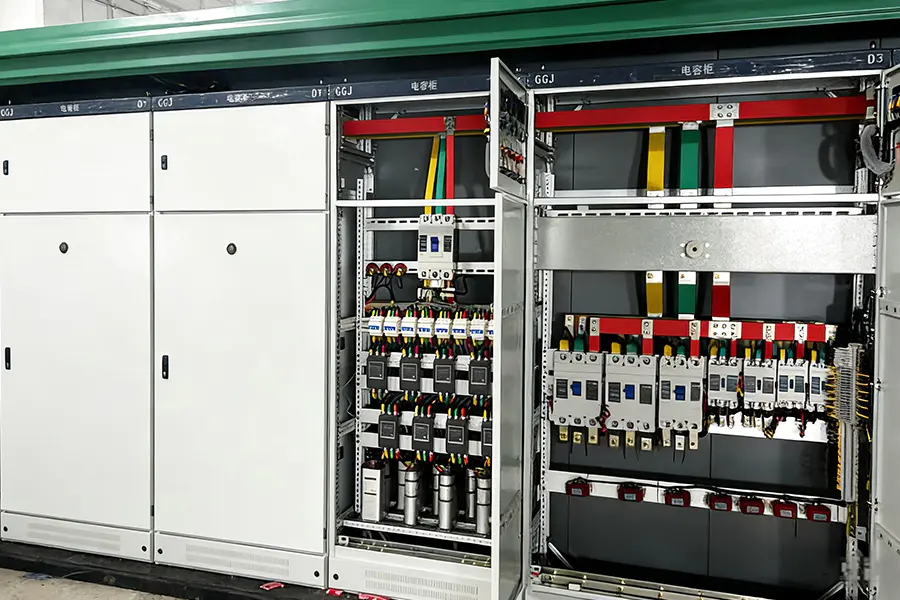

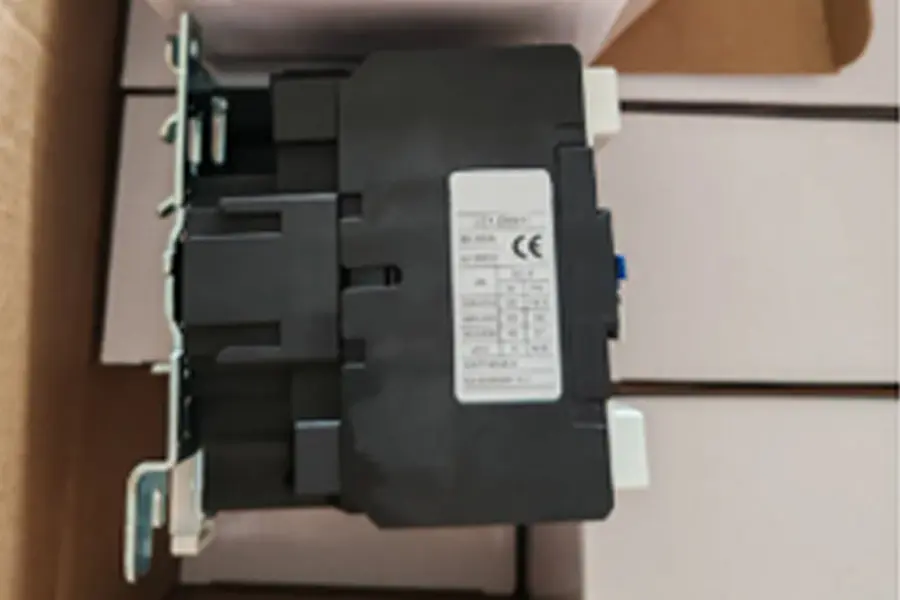

Project Cases
-
Project Cases
-

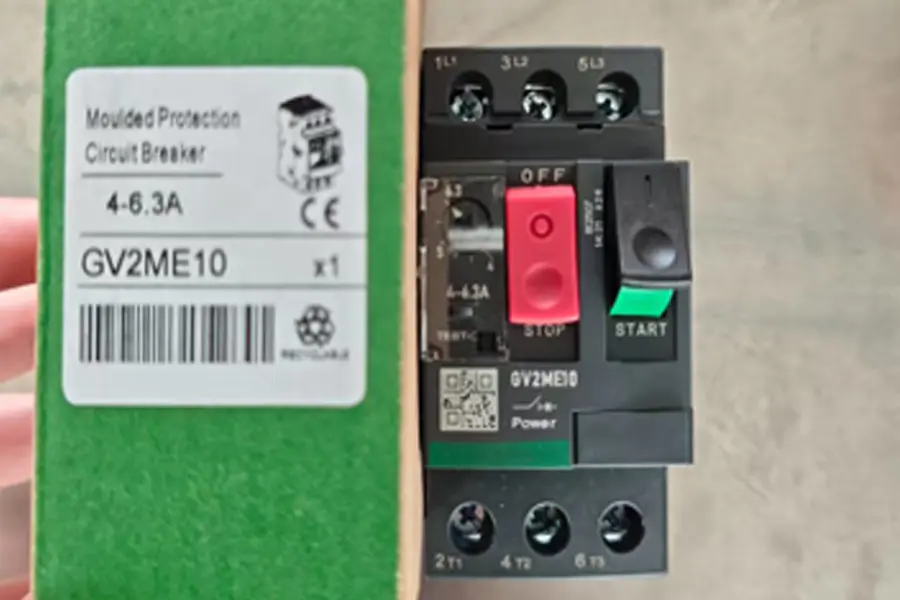

Project Cases
-
Project Cases
-

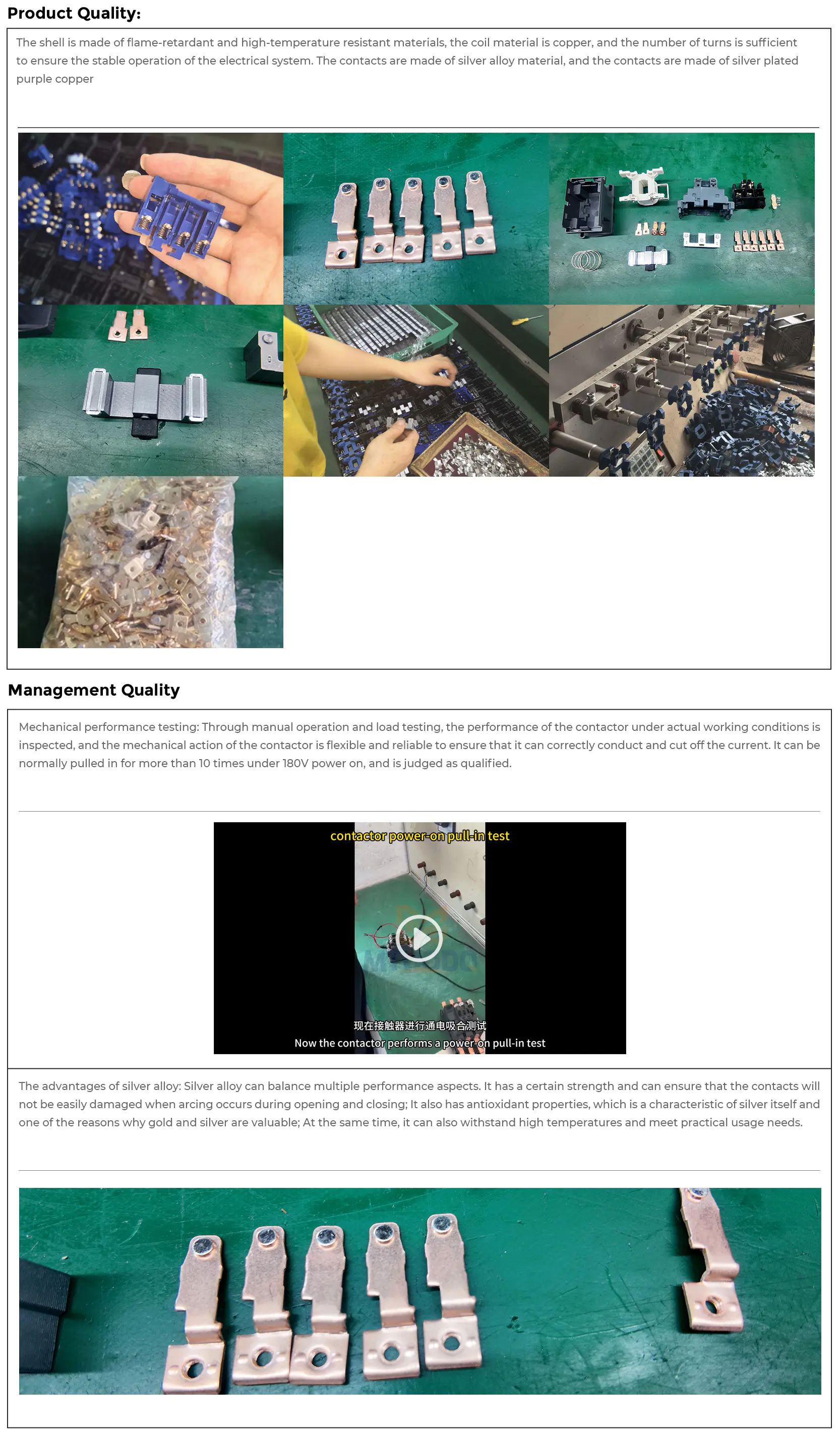

Project Cases

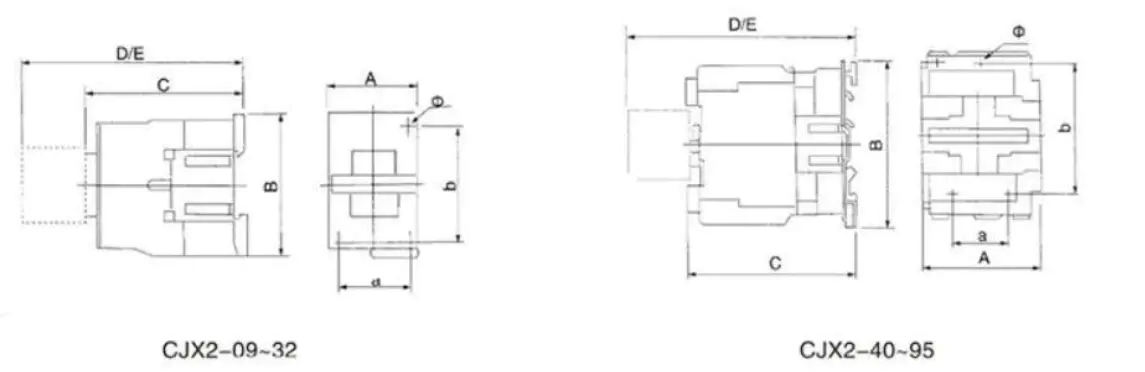

| MODELL | A | B | C | D | E | a | b | Φ |
| D09~12 | 47 | 76 | 82 | 11 | 133 | 34/35 | 50/60 | 4.5 |
| D18 | 47 | 76 | 87 | 118 | 138 | 34/35 | 50/60 | 4.5 |
| D25 | 57 | 86 | 95 | 126 | 146 | 40 | 48 | 4.5 |
| D32 | 57 | 86 | 100 | 131 | 151 | 40 | 48 | 4.5 |
| D40~65 | 77 | 129 | 116 | 145 | 165 | 40 | 100/110 | 6.5 |
| D80~95 | 87 | 129 | 127 | 175 | 195 | 40 | 100/110 | 6.5 |
| Modellltyp | 9 | 12 | 18 | 25 | 32 | 40 | 50 | 65 | 80 | 95 | |
| Märk arbetsström (A) | AC3 | 9 | 12 | 18 | 25 | 32 | 40 | 50 | 65 | 80 | 95 |
| AC4 | 3.5 | 5 | 7.7 | 8.5 | 12 | 18.5 | 24 | 28 | 37 | 44 | |
| Trefasmotor AC–3 nivå (kw) | 220/230V | 2.2 | 3 | 4 | 5.5 | 7.5 | 11 | 15 | 18.5 | 22 | 25 |
| 380/400V | 4 | 5.5 | 7.5 | 11 | 15 | 18.5 | 22 | 30 | 37 | 45 | |
| 415V | 4 | 5.5 | 9 | 11 | 15 | 22 | 25 | 37 | - | - | |
| 500V | 5.5 | 7.5 | 10 | 15 | 18.5 | 22 | 30 | 37 | - | - | |
| 660/690V | 5.5 | 7.5 | 10 | 15 | 18.5 | 30 | 33 | 37 | 45 | 45 | |
| Nominell värmeströmIth(A) | 20 | 20 | 30 | 32 | 40 | 50 | 60 | 80 | 125 | 125 | |
| Elektrisk livslängd (10 000 cykler) | AC3 | 100 | 100 | 100 | 100 | 80 | 80 | 60 | 60 | 60 | 60 |
| AC4 | 20 | 20 | 20 | 20 | 20 | 15 | 15 | 15 | 10 | 10 | |
| Mekanisk livslängd (10 000 cykler) | 1000 | 1000 | 1000 | 1000 | 800 | 800 | 800 | 800 | 600 | 600 | |
| Kontaktmodell | 3P NR | 3P NC NR | |||||||||
| Model | Märkström (A) | Huvudkontakt | Hjälpkontakt | Enfas lasteffekt (kW) | Trefas lasteffekt (kW) |
| CJX2-0910 | 9A | 3NEJ | 1NEJ | 1,8KW | 3,5KW |
| CJX2-0901 | 9A | 3NEJ | 1NC | 1,8KW | 3,5KW |
| CJX2-1210 | 12A | 3NEJ | 1NEJ | 2,5KW | 5KW |
| CJX2-1201 | 12A | 3NEJ | 1NC | 2,5KW | 5KW |
| CJX2-1810 | 18A | 3NEJ | 1NEJ | 3,5KW | 7,5KW |
| CJX2-1801 | 18A | 3NEJ | 1NC | 3,5KW | 7,5KW |
| CJX2-2510 | 25A | 3NEJ | 1NEJ | 5KW | 8,5KW |
| CJX2-2501 | 25A | 3NEJ | 1NC | 5KW | 8,5KW |
| CJX2-3210 | 32A | 3NEJ | 1NEJ | 6KW | 12KW |
| CJX2-3201 | 32A | 3NEJ | 1NC | 6KW | 12KW |
| CJX2-4011 | 40A | 3NEJ | 1NEJ 1NC | 8KW | 18,5KW |
| CJX2-5011 | 50A | 3NEJ | 1NEJ 1NC | 10KW | 24KW |
| CJX2-6511 | 65A | 3NEJ | 1NEJ 1NC | 12,5KW | 28KW |
| CJX2-8011 | 80A | 3NEJ | 1NEJ 1NC | 15,5KW | 37KW |
| CJX2-9511 | 95A | 3NEJ | 1NEJ 1NC | 18,5KW | 44KW |
