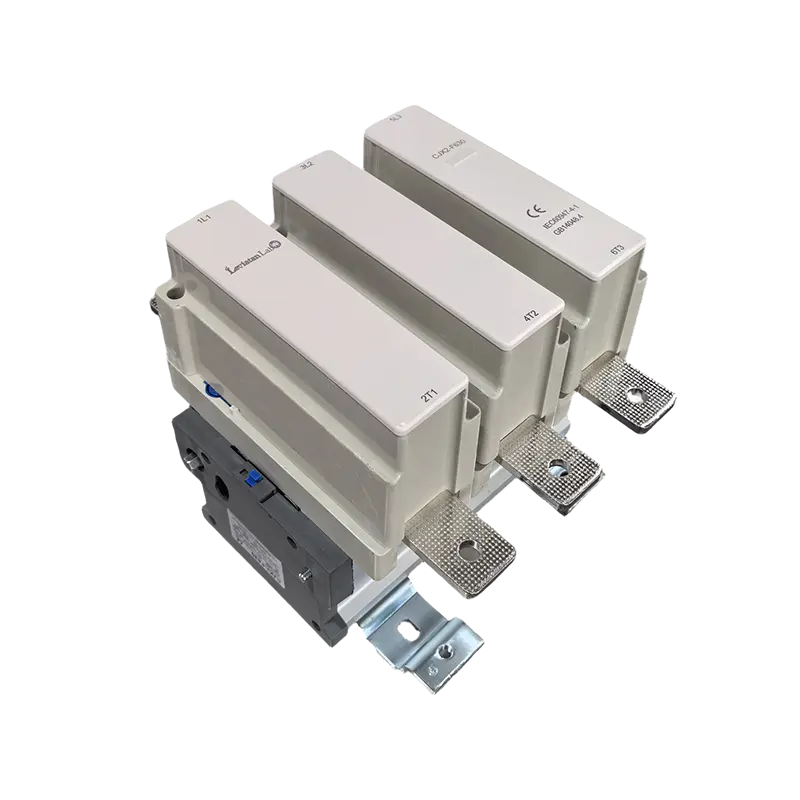

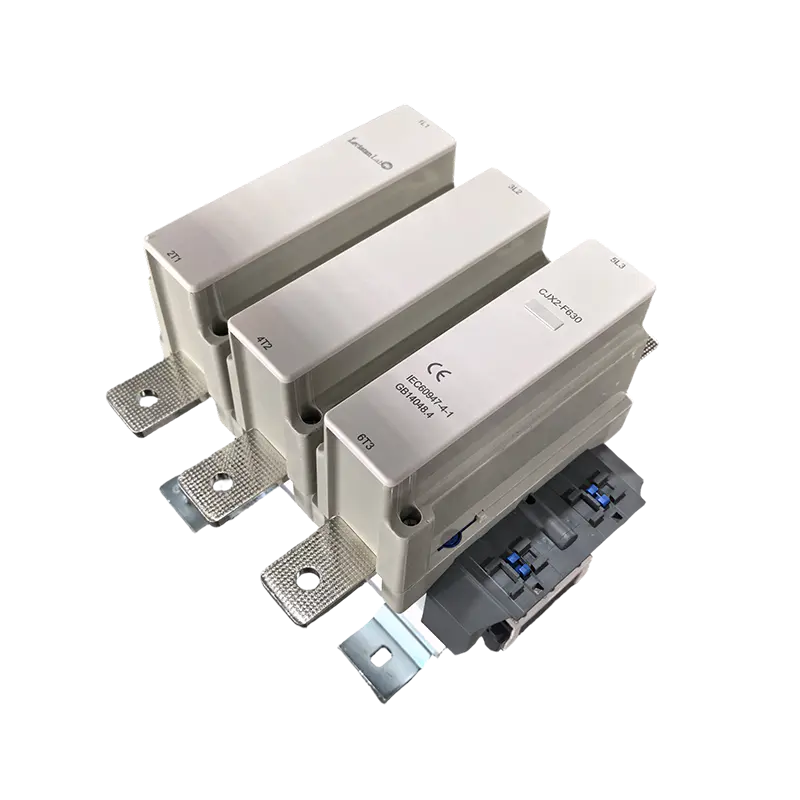

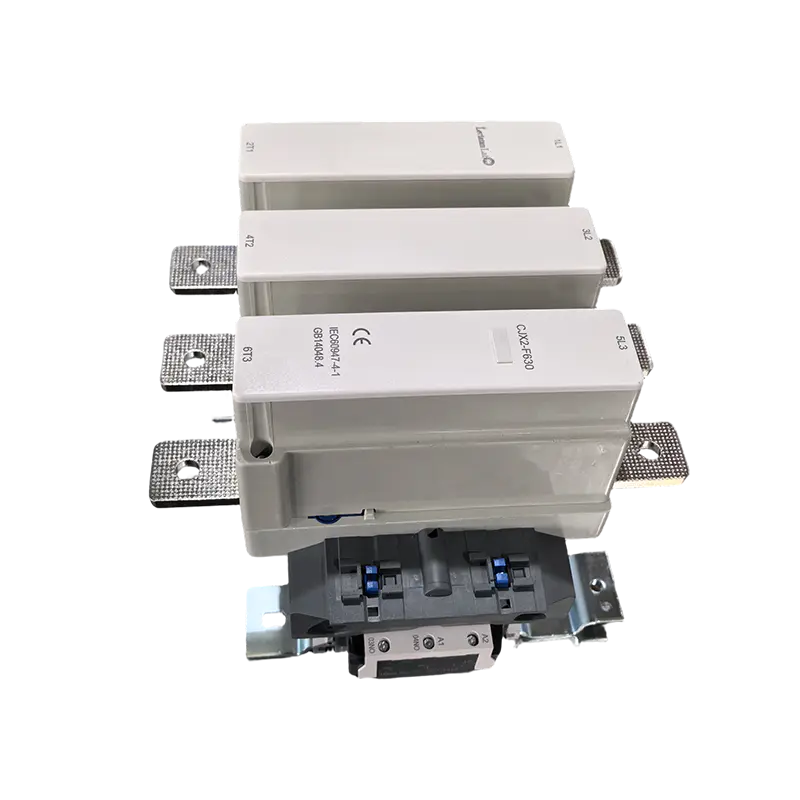

Magnetisk AC-kontaktor 630A 220V – DIN-skena Motorkontrollbrytare

Beskrivning:

MINGTUO LC1-seriens magnetiska AC-kontaktorer ger pålitlig omkoppling och exakt kontroll över olika elektriska system. Konstruerade med avancerad elektromagnetisk design och högkvalitativa kontaktmaterial säkerställer de förlängd livslängd och konsekvent prestanda i krävande industriella miljöer. Deras kompakta, DIN-skena-kompatibla struktur möjliggör enkel installation samtidigt som man sparar utrymme i kontrollpanelen

Applikationer:

Motorstyrsystem

Trefas motorstart/stoppfunktioner

Motorreverseringskretsar

Styrning av pump och kompressormotor

Kontroll av transportörer och industriella verktygsmaskiner


VVS-system

Omkoppling av luftkonditioneringens kompressor

Värmesystem effektreglering

Styrning av ventilationsfläkt

Styrning av kylsystem och luftbehandlingsaggregat


Industriell automation

Produktionslinje kraftdistribution

Maskinautomatiseringsintegration

Koordinering av processkontrollsystem

Robot- och löpande strömhantering


Nätverk för kraftdistribution

Kommersiell och industriell ljusstyrning

Transformatorlastreglering

Kondensatorbankshantering och effektfaktorkorrigering

Ställverk och paneldrift


Specialapplikationer

Styrsystem för kran och hissar

Strömhantering för hiss och rulltrappa

Svetsutrustningsdrift

Energidistribution för datacenter

Integrering av förnybar energisystem

Kontakta oss Ladda ner (1 fil) Facebook
Föreg.:AC-kontaktor i MT3TF-serienNästa:CJX8 AC-kontaktor
  • Arbetsprincip

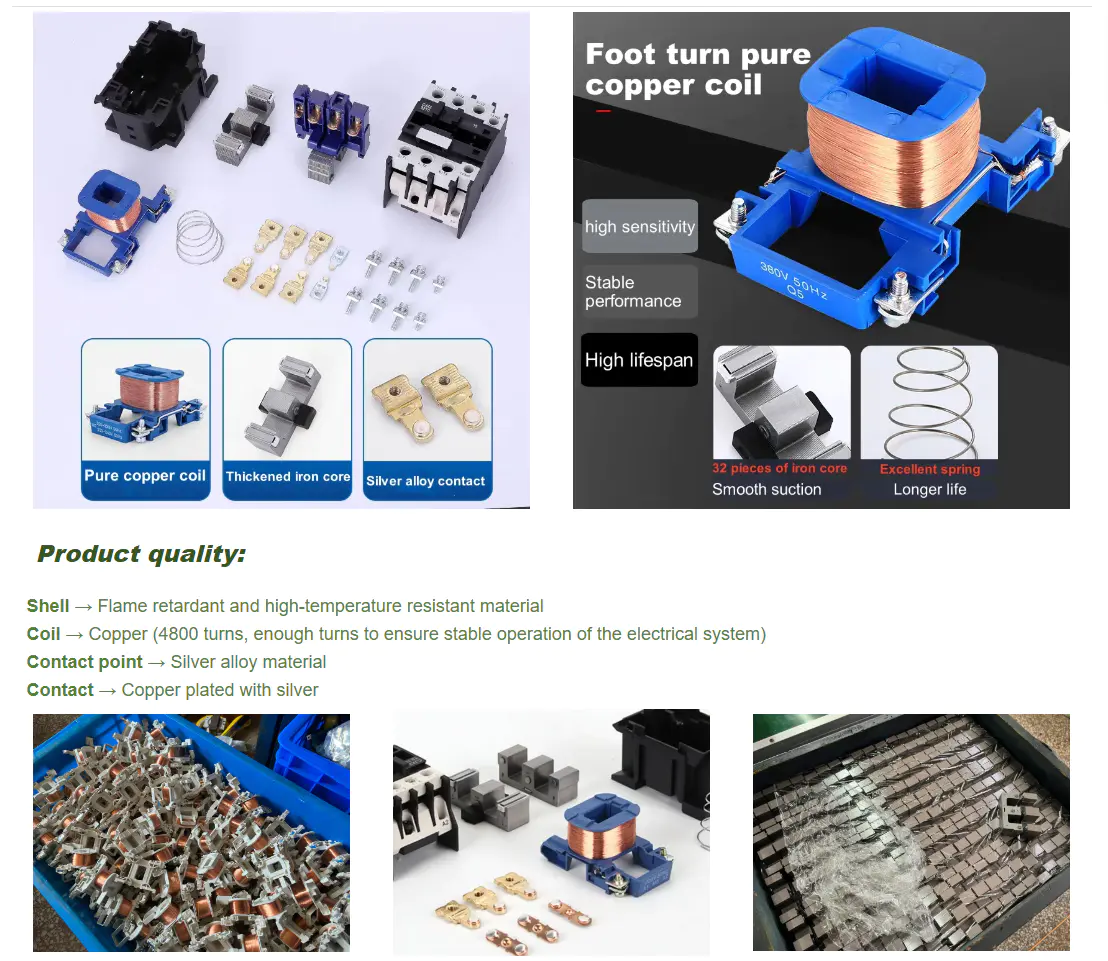

  • Kvalitetsförklaring
  • Produktegenskaper

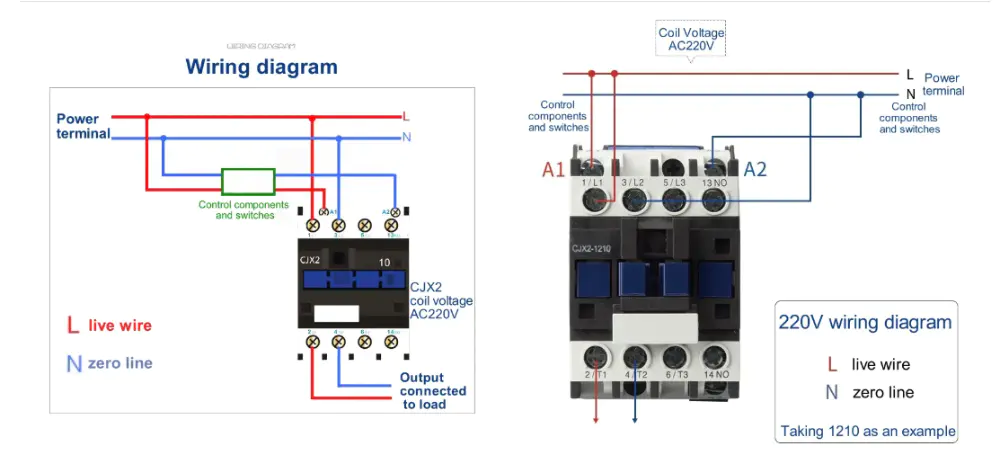

  • Installation och idrifttagning
  • Förpackning och leverans
  • Projektfall
  • Produktvalsguide
  • AC Contactor.mp4

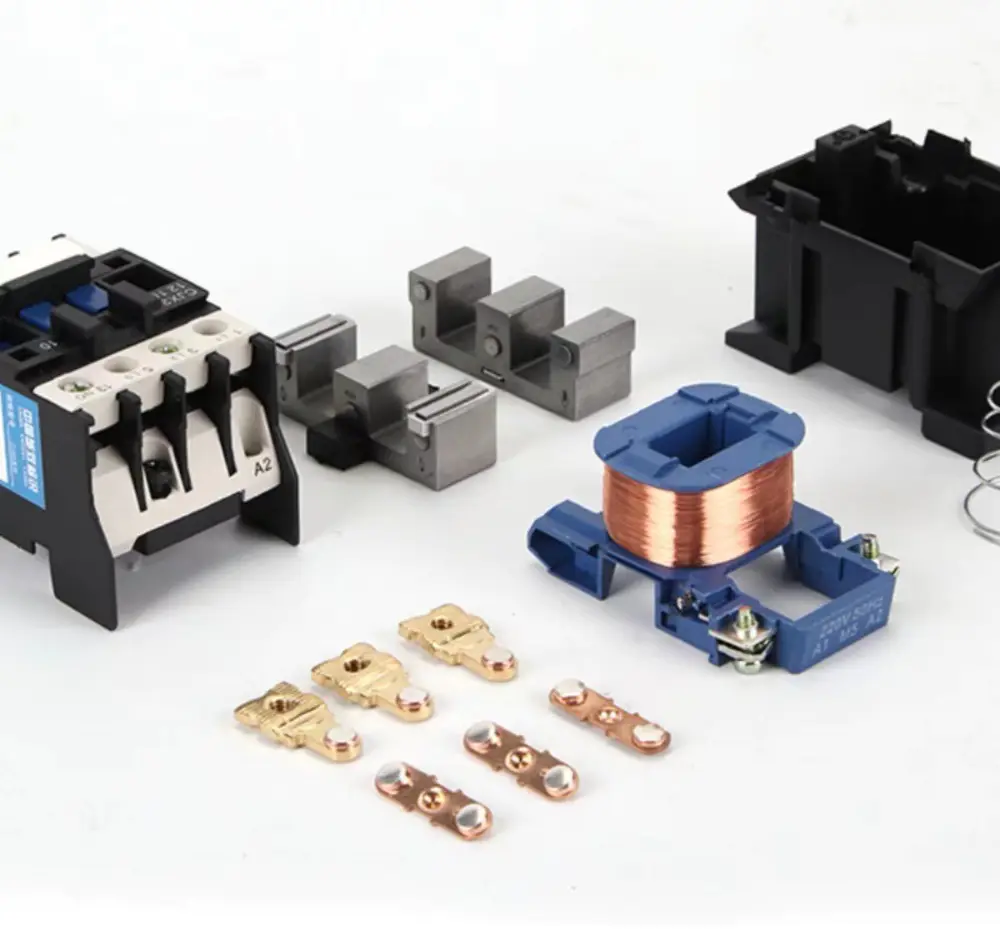

När AC-kontaktorn är påslagen kommer den interna spolen att generera ett magnetiskt fält, vilket gör att den rörliga järnkärnan och den stationära järnkärnan attraheras tillsammans, vilket driver kontaktsystemet att kontakta den stationära kontakten och leder kretsen. Efter att spolen tappar kraft försvinner sugkraften, och återställningsfjädern kommer att trycka upp den rörliga järnkärnan, vilket gör att kontakterna separeras och kretsen går sönder.

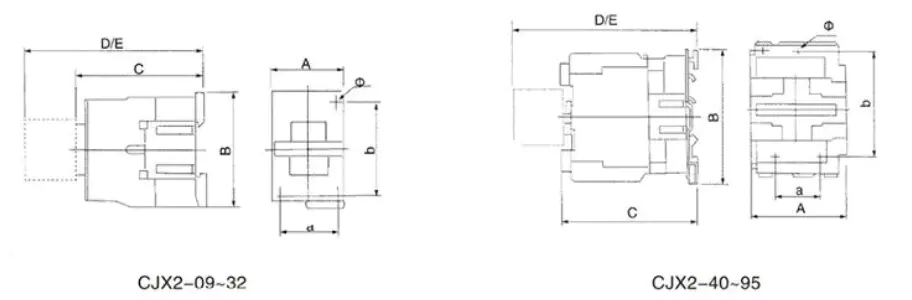

Används för D09~95 kontaktorer
MODELL A B C D E a b Ф
D09~12 47 76 82 11 133 34/35 50/60 4.5
D18 47 76 87 118 138 34/35 50/60 4.5
D25 57 86 95 126 146 40 48 4.5
D32 57 86 100 131 151 40 48 4.5
D40~65 77 129 116 145 165 40 100/110 6.5
D80~95 87 129 127 175 195 40 100/110 6.5

Modellltyp 9 12 18 25 32 40 50 65 80 95
Märk arbetsström (A) AC3 9 12 18 25 32 40 50 65 80 95
AC4 3.5 5 7.7 8.5 12 18.5 24 28 37 44
Trefasmotor
AC–3 nivå (kw) 		220/230V 2.2 3 4 5.5 7.5 11 15 18.5 22 25
380/400V 4 5.5 7.5 11 15 18.5 22 30 37 45
415V 4 5.5 9 11 15 22 25 37 - -
500V 5.5 7.5 10 15 18.5 22 30 37 - -
660/690V 5.5 7.5 10 15 18.5 30 33 37 45 45
Nominell värmeströmIth(A) 20 20 30 32 40 50 60 80 125 125
Elektrisk livslängd (10 000 cykler) AC3 100 100 100 100 80 80 60 60 60 60
AC4 20 20 20 20 20 15 15 15 10 10
Mekanisk livslängd (10 000 cykler) 1000 1000 1000 1000 800 800 800 800 600 600
Kontaktmodell 3P NR 3P NC NR

Model Märkström (A) Huvudkontakt Hjälpkontakt Enfas lasteffekt (kW) Trefas lasteffekt (kW)
CJX2-0910 9A 3NEJ 1NEJ 1,8KW 3,5KW
CJX2-0901 9A 3NEJ 1NC 1,8KW 3,5KW
CJX2-1210 12A 3NEJ 1NEJ 2,5KW 5KW
CJX2-1201 12A 3NEJ 1NC 2,5KW 5KW
CJX2-1810 18A 3NEJ 1NEJ 3,5KW 7,5KW
CJX2-1801 18A 3NEJ 1NC 3,5KW 7,5KW
CJX2-2510 25A 3NEJ 1NEJ 5KW 8,5KW
CJX2-2501 25A 3NEJ 1NC 5KW 8,5KW
CJX2-3210 32A 3NEJ 1NEJ 6KW 12KW
CJX2-3201 32A 3NEJ 1NC 6KW 12KW
CJX2-4011 40A 3NEJ 1NEJ 1NC 8KW 18,5KW
CJX2-5011 50A 3NEJ 1NEJ 1NC 10KW 24KW
CJX2-6511 65A 3NEJ 1NEJ 1NC 12,5KW 28KW
CJX2-8011 80A 3NEJ 1NEJ 1NC 15,5KW 37KW
CJX2-9511 95A 3NEJ 1NEJ 1NC 18,5KW 44KW
