Produktöversikt
Det miljövänliga gasisolerade skåpet är en ny integrerad inomhus och utomhus SF₆-fri kraftdistributionsutrustning oberoende utvecklad av Mingtuo Electric. Den överger traditionell svavelhexafluoridväxthusgas och använder torr luft eller kväve som miljövänligt isolerings- och ljusbågsläckande medium. Högspänningsfrånskiljare, jordningsbrytare, vakuumbrytare, CT/PT och sekundära mät- och styrenheter är alla integrerade i en förseglad gastank.
Utrustningen stöder både ringnätverksströmförsörjning och terminal enkelströmförsörjning. Det används i stor utsträckning i renovering av kraftnät i städer, bostadsområden, kommersiella torg, PV-energilagringskraftverk, industriparker och tillfälliga byggkraftsprojekt. Den fungerar som en miljövänlig ersättning med lågt koldioxidutsläpp för traditionella SF₆-gasisolerade skåp, amerikanska padmonterade transformatorer och europeiska prefabricerade transformatorstationer.
Kärnproduktfördelar
3.1 Noll växthusgasutsläpp, lågt koldioxidutsläpp och miljövänligt
Den förseglade gastanken använder torr luft eller högrent kväve som isolerande och ljusbågssläckande medium utan SF₆-växthusgaser eller fluorhaltiga farliga ämnen, med nära noll global uppvärmningspotential. Den överensstämmer med nationella riktlinjer för dubbla koldioxidutsläpp och anbudsstandarder för grönt elnät. Isoleringsmediet kan förbrukas direkt och återvinnas efter att utrustningen tagits ur drift, vilket minskar kostnaderna för bortskaffande av farligt avfall och realiserar en koldioxidsnål drift under hela livscykeln.
3.2 Kompakt integrerad förseglad gastank, liten ockuperad yta
Alla primära högspänningskomponenter är integrerade i en förseglad gastank i rostfritt stål. Den totala skåpstorleken är mycket mindre än europeiska boxtransformatorstationer och traditionella luftisolerade ställverk med samma kapacitet. Den integrerade modulära designen minskar kraftigt kostnaderna för anläggningsgrunder, förenklar sjö- och landtransporter och möjliggör snabb installation och positionering på plats.
3.3 Helt isolerad säker struktur, lågt underhåll
Alla spänningsförande högspänningsdelar är inneslutna inuti den metallförseglade gastanken utan exponerade spänningsförande komponenter. Den helt slutna isoleringsdesignen säkerställer noll elektrifiering på skåpets yta för säker touch-drift. Oberoende jordningskretsar och multimekaniska förreglingar (förregling av stängning/jordning/skåpdörr) förhindrar elektriska stötar orsakade av felaktig användning.
Den förseglade gastanken isolerar fukt, damm och kondens för att undvika oxidation och åldring av isoleringsmediet, vilket stödjer långsiktig underhållsfri drift under normala arbetsförhållanden. Standard instickstransformatorer och sekundära terminaler möjliggör snabbt utbyte av felaktiga komponenter utan att demontera huvudgastanken.
3.4 Korrosionsskydd utomhusskåp, anpassningsbar till tuffa miljöer
Skåpet är tillverkat av tjock kallvalsad stålplåt med en speciell rostskyddande elektrostatisk sprutbeläggning utomhus, resistent mot regn, sand, hög luftfuktighet och extrema temperaturer. Lutande toppdesign påskyndar dräneringen av regnvatten, och flertätade skåpdörrar med IP-klassat skydd anpassar sig till regniga södra områden, kyliga nordliga regioner och kustnära saltdimmamiljöer.
3.5 Anpassningsbart lågspänningsutrymme och intelligent expansion
Lågspänningsfacket är förinstallerat med rikligt med monteringsskenor, som stöder valfria gjutna höljesbrytare, multifunktionseffektmätare, ATS automatiska överföringsomkopplare, reaktiv effektkompensationsmoduler och intelligenta övervakningsenheter. Standard RS485 kommunikationsgränssnitt möjliggör sömlös anslutning med smart kraftdistribution och PV energilagring fjärrövervakningssystem för att realisera fjärrmätning, fjärrsignalering och fjärrkontroll.
3.6 Låg förlust och hög tillförlitlig huvudkrets
Inbyggd vakuumbrytare ger stabil brottprestanda med stark kortslutnings- och överbelastningsmotstånd. Optimerad kopparsamlingsskenas struktur minskar kretsförluster och körljud. Skåpet stöder kontinuerlig drift med tung last under lång tid, idealiskt för högbelastningsscenarier som fabriker och energilagringsstationer.
Teknisk parametertabell
| Objekt | Specifikation |
| Modell | Miljövänligt gasisolerat skåp (miljövänligt skåp) |
| Nominell högspänning | 10kV / Max Driftspänning 12kV |
| Nominell lågspänning | AC 0,4kV (trefas fyrtrådig) |
| Nominell frekvens | 50 Hz |
| Nominell strömintervall | 630A ~ 1250A |
| Tål ström under kort tid | 20kA / 25kA (4s) |
| 1min Strömfrekvens tål spänning | 35kV (HV-sida) |
| Blixtimpuls tål spänning | 75kV |
| Isolering & ljusbågssläckningsmedium | Torr luft/kväve (SF₆ fri) |
| Kapslingsskyddsklass | IP34 (utomhus) / IP30 (inomhus) |
| Omgivningstemperatur | -45℃ ~ 55℃ |
| Ljudnivå (1 m avstånd) | ≤55dB |
| Installationstyp | Skåpsmontering inomhus / Utomhus golvmonterad installation |
Struktur

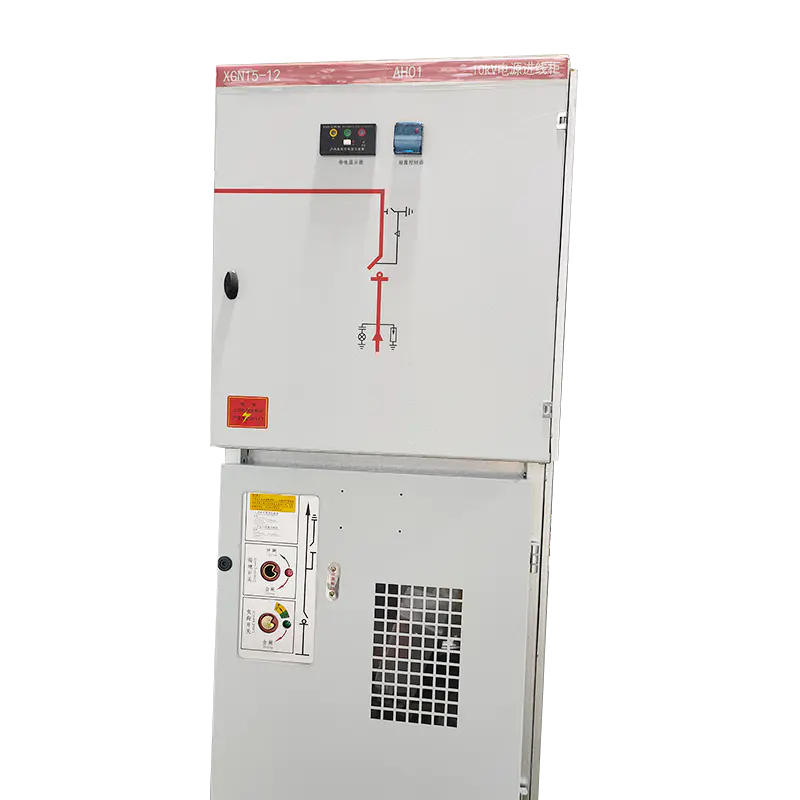

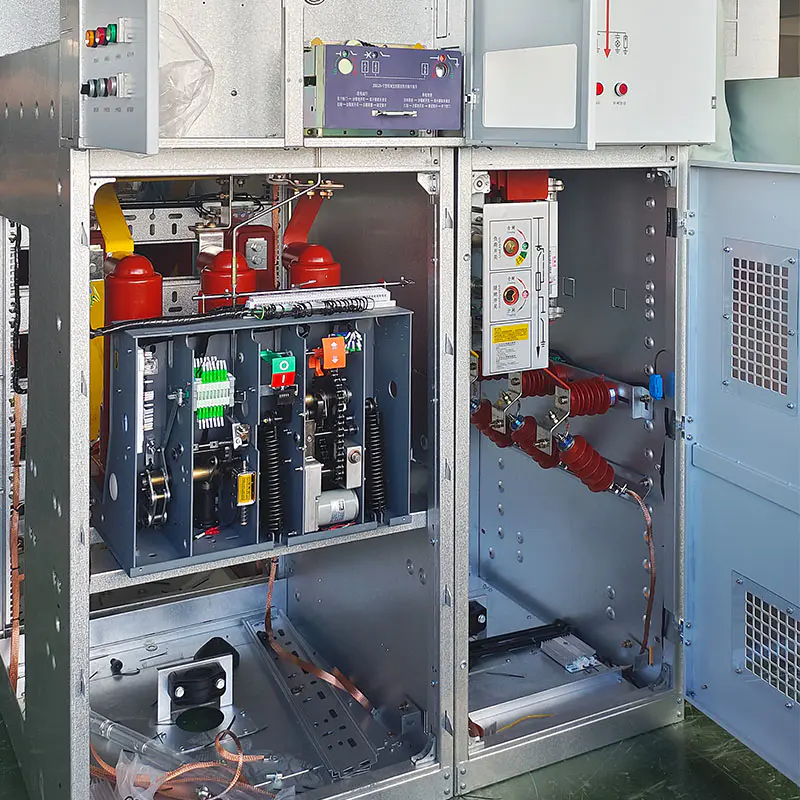

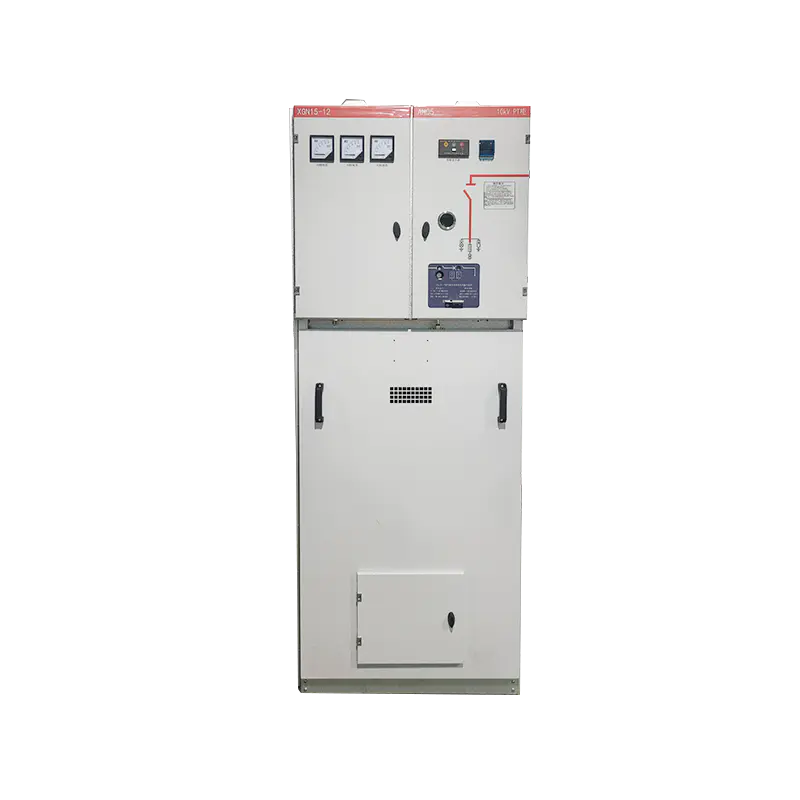

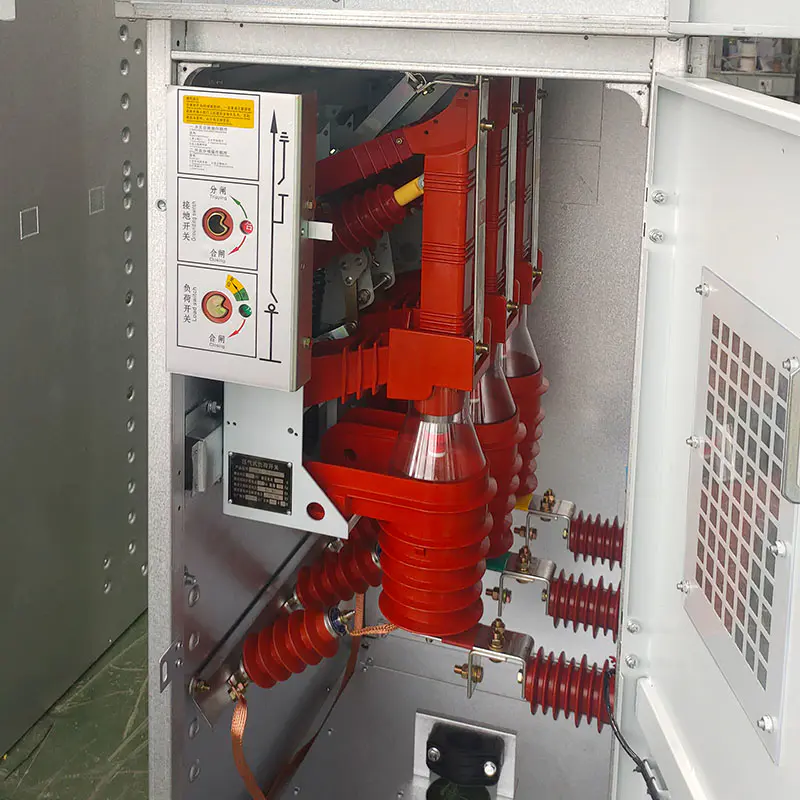

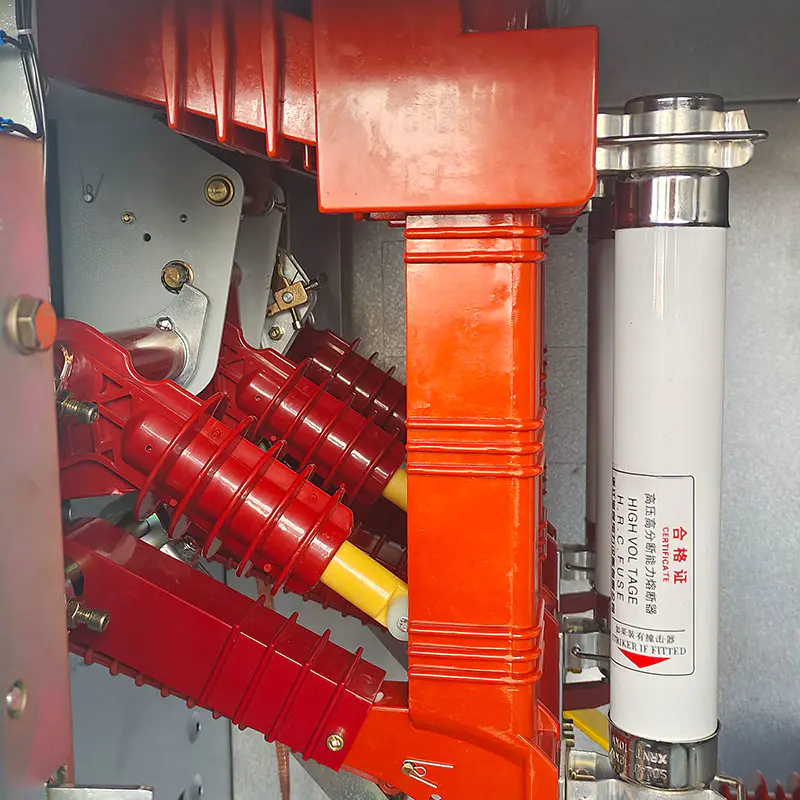

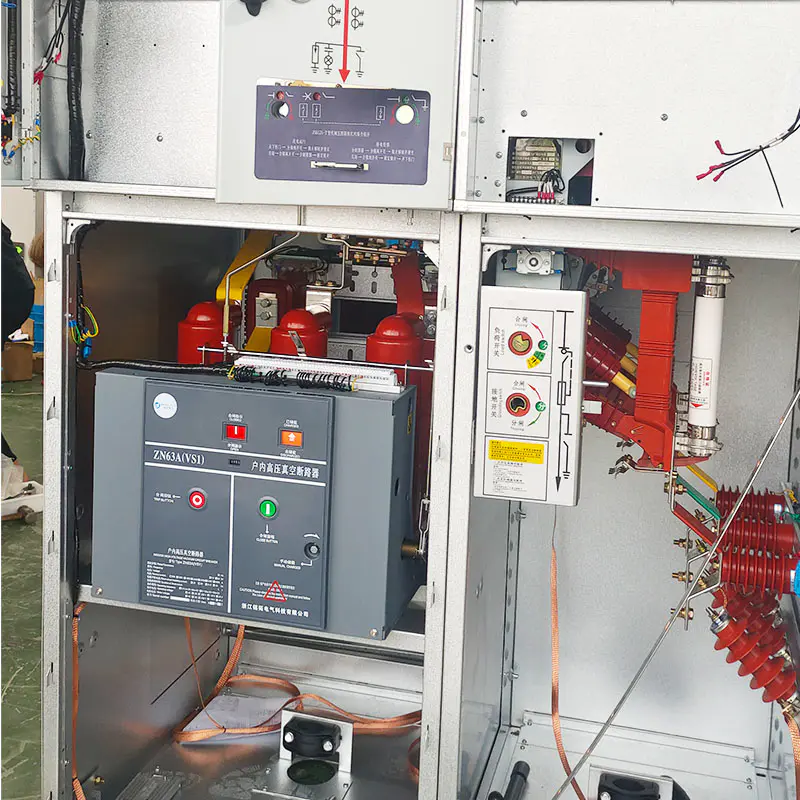

Den helt förseglade gastanken i rostfritt stål integrerar vakuumbrytare, frånskiljare, jordningsbrytare, gastrycksmätare och explosionssäker tryckavlastningsanordning. Alla spänningsförande högspänningskomponenter är förseglade inuti torr luft/kvävemedium för att isolera extern fukt och damm. Gränssnitt för tryckövervakning och gasläckagedetektering är reserverade för onlineinspektion. Utrustad med fullständiga fem-förebyggande mekaniska förreglingar för att undvika farliga felfunktioner såsom jordningsbrytare som stänger under belastning och öppnar huvudskåpsdörren i spänning.
5.1 Oberoende utgående lågspänningsfack (höger sida)
Fysiskt separerad från högspänningsgastanken med stålvägg. Standardiserad rälslayout möjliggör installation av MCCB:er, multifunktionsmätare, ATS, reaktiv effektkompensation och intelligenta kommunikationsmoduler. Oberoende sekundärt kabelterminalutrymme säkerställer snygga kablar och bekvämt underhåll.
5.2 Drift- och övervakningsfack (vänster sida)

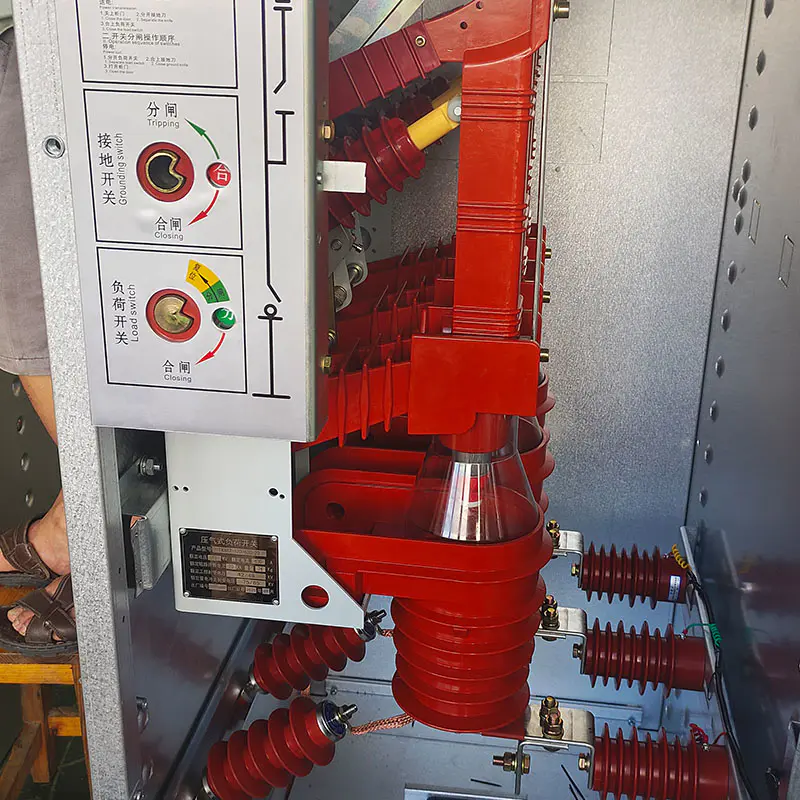

Centraliserad layout av manöverhandtag, livedisplayindikatorer, gastrycksmätare och temperatur- och fuktighetsregulatorer. Visuellt observationsfönster tillåter direkt visning av strömbrytarens stängnings-/öppningsstatus utan att öppna det 5.3 yttre integrerade skåpet
Kallvalsad stålskåp i ett stycke med sluttande topp för snabb dränering av regnvatten. Anti-rost anti-korrosions elektrostatisk beläggning applicerad överallt. Flera oberoende låsbara skåpdörrar separerar högspännings-, lågspännings- och driftfack för säkrare zonunderhåll.
Applikationsscenarier
Kommunala projekt: Renovering av kraftnät i städerna, motorvägstunnlar, järnvägstransitering, tillfällig byggnadsströmförsörjning för kommunalteknik, centraliserad gatubelysningskraftdistribution
Kommersiella byggnader och bostadsbyggnader: bostadsområden, skolor, sjukhus, kommersiella köpcentra och kontorsbyggnader
Ny energiindustri: Distribuerade solcellskraftverk, vindkraftsparker och energilagring som stödjer kraftdistribution
Industriparker: Fabriksverkstäder, gruvföretag och centraliserad kraftförsörjning inom industriområdet
Demonstrationsprojekt med låga koldioxidutsläpp: statliga parker med koldioxidutsläpp, koldioxidneutralitet som stödjer kraftdistributionsprojekt med obligatoriska krav på SF₆-fria
Lantligt kraftdistributionsnätverk Uppgradering
