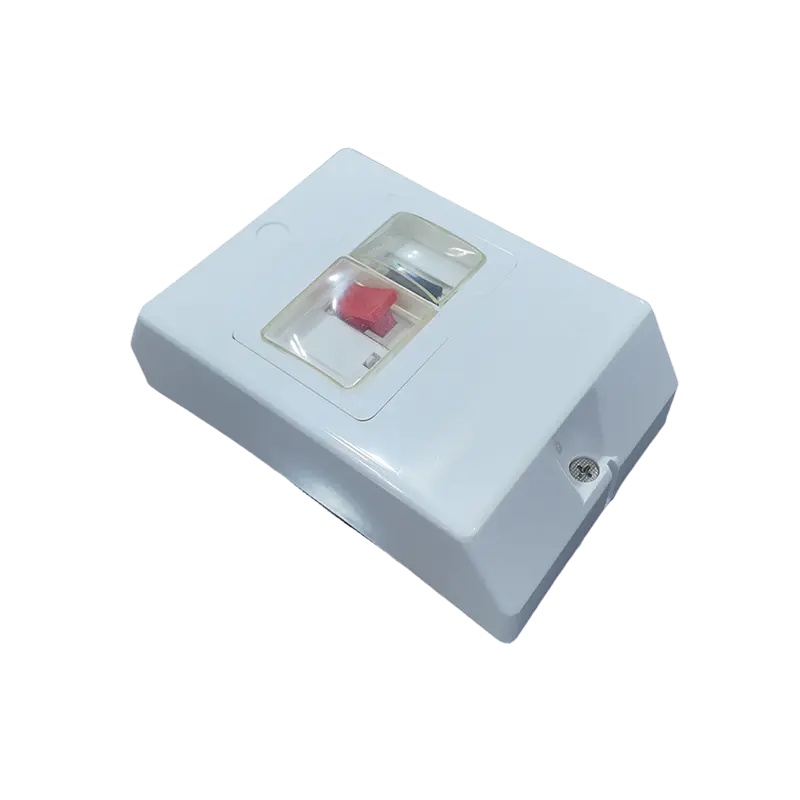

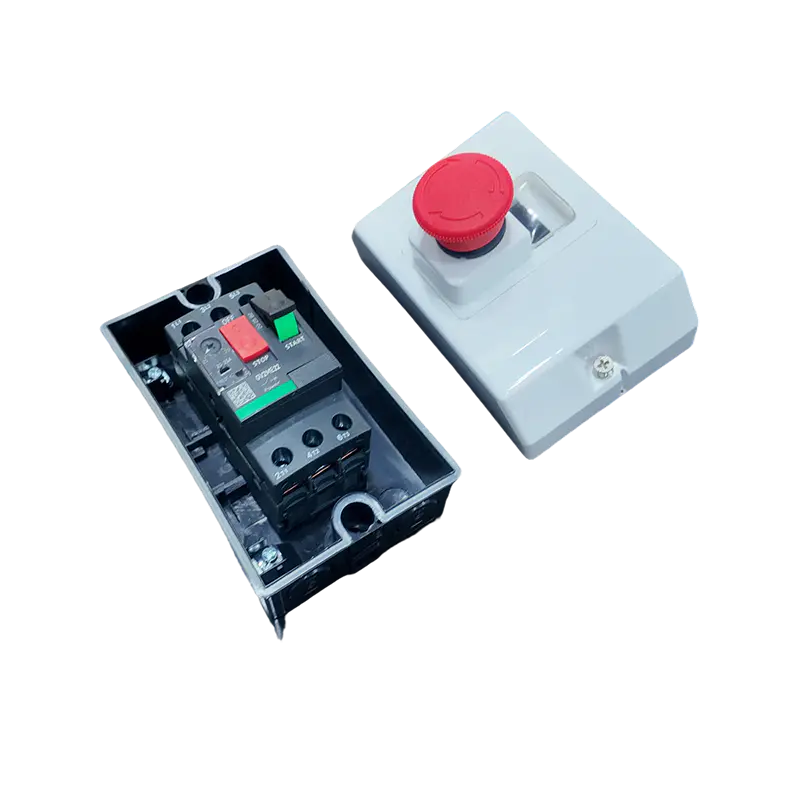

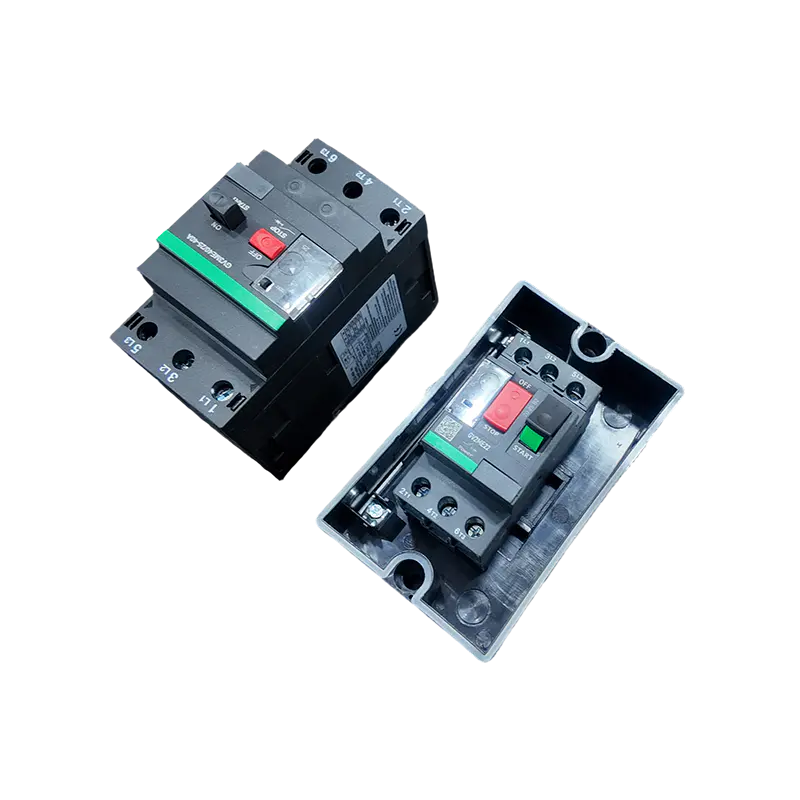

Partihandel Vattentät box för motorströmbrytare-utomhus
Hem / Produkter / Kretsbrytare i formgjuten hölje / GV2 Motorskydd MCCB / Vattentät box för motorströmbrytare-utomhus

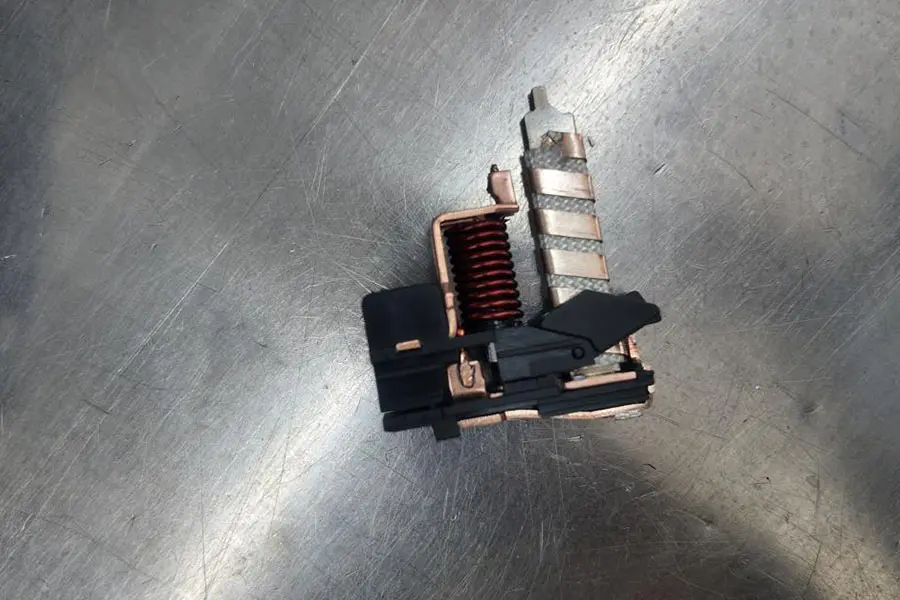

Motorbrytaren har överbelastnings- och kortslutningsskyddsfunktion. Överbelastning uppnås genom att värma och böja bimetallremsan, utlösa den övre utlösningsmekanismen och realisera ledningsskydd. Jämfört med termisk magnetisk gjutna kretsbrytare, har den högre noggrannhet, mindre ström och mer exakt skydd. Praktiskt motorskydd. Kortslutningsskydd uppnås genom att generera en Lorentz magnetisk kraft genom en spole, och järnkärnan drivs av den magnetiska kraften för att utlösa en utlösningsmekanism, som öppnar strömbrytaren, kopplar bort kretsen och skyddar motorn. Den används vanligtvis för högströmsskydd under motorstart.
Produkttillbehör
Accessories
Accessories
Accessories
Accessories
Accessories
Accessories
Accessories

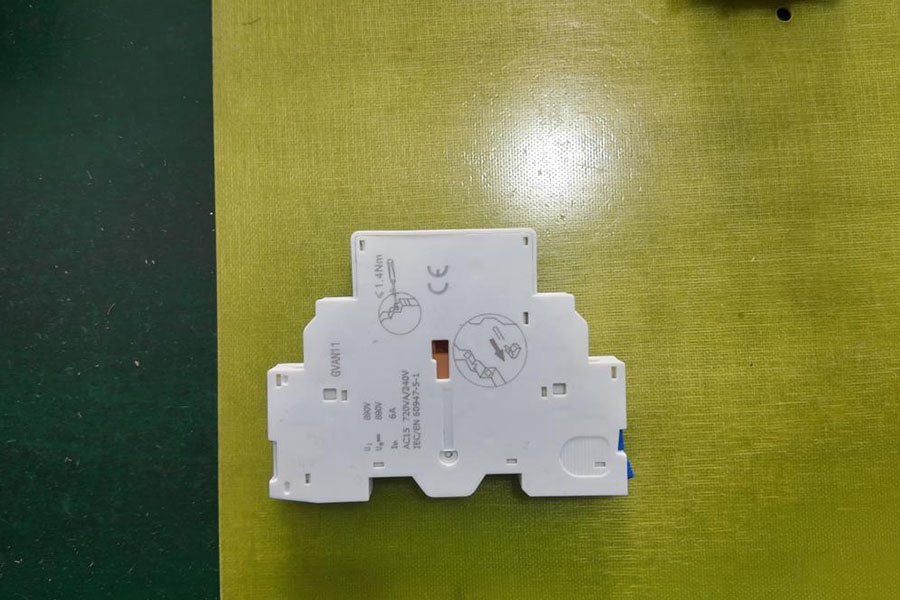

00042
Accessories

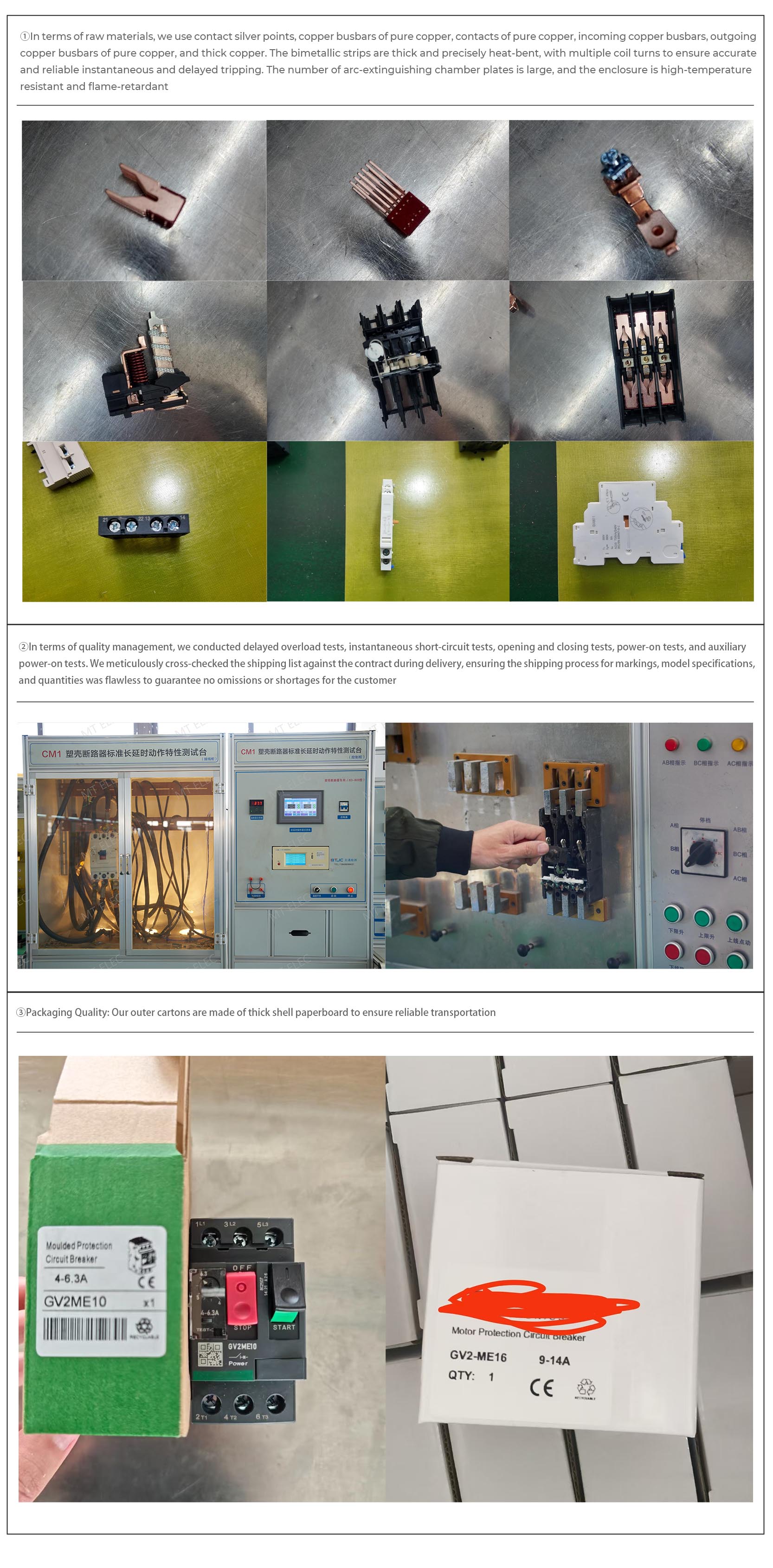

| 1.Vi har knappstilar såväl som knoppstilar | |
 | |

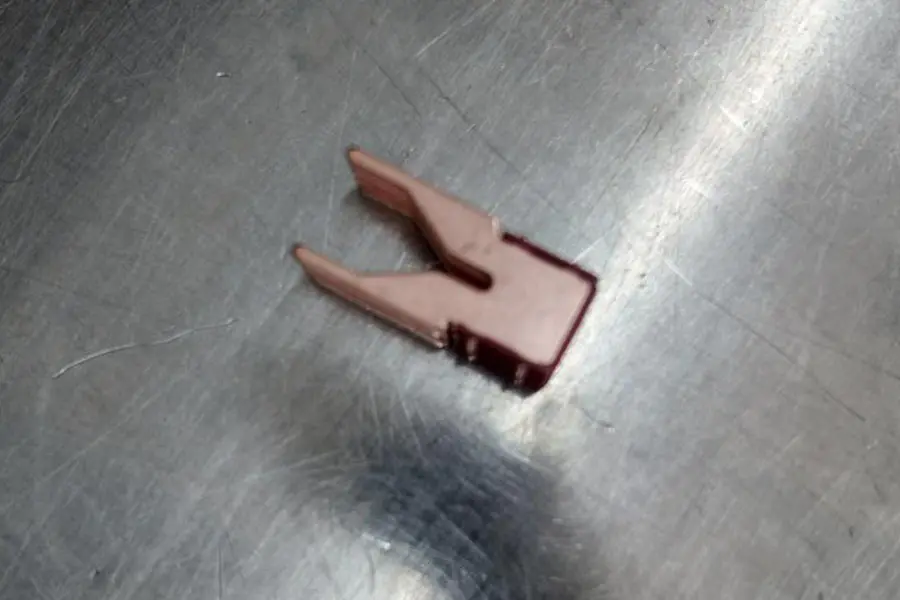

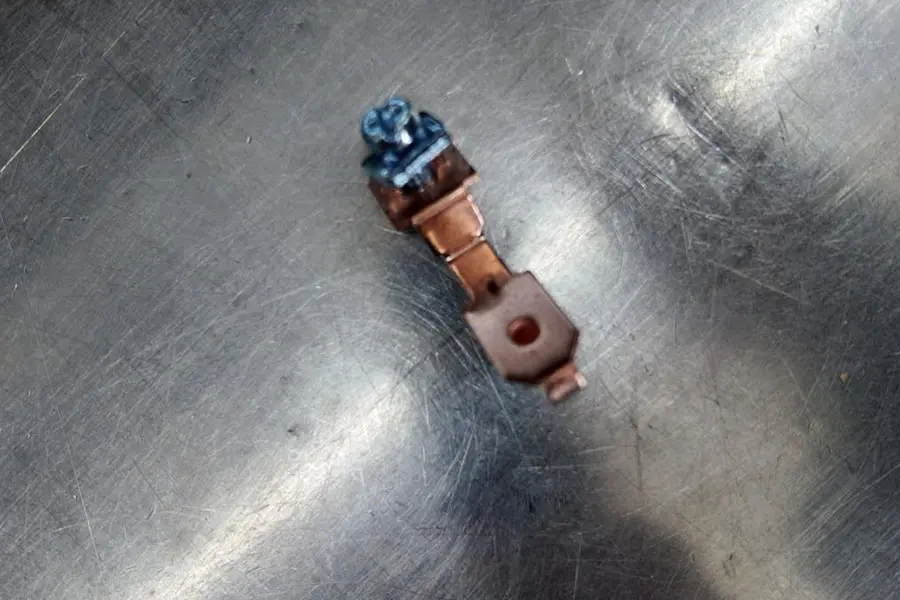

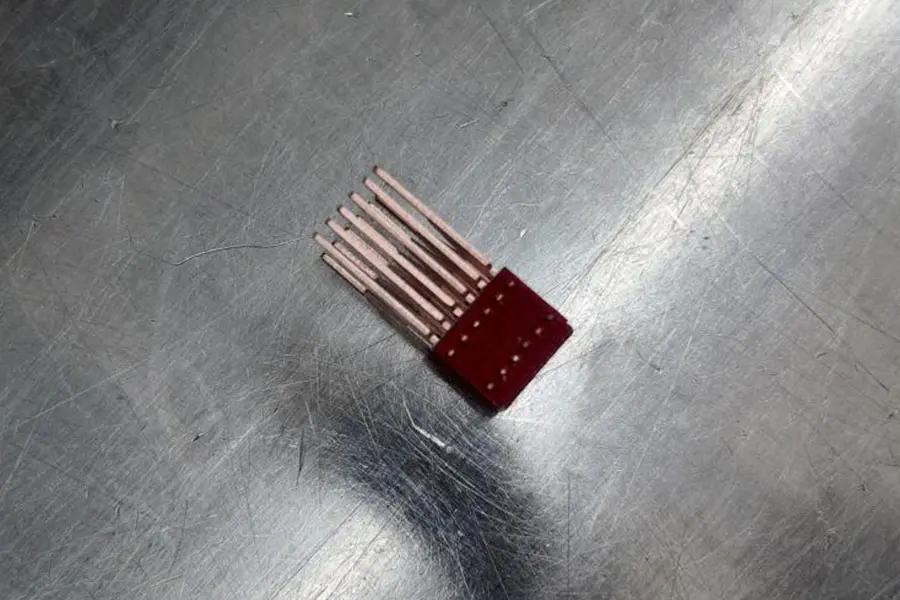

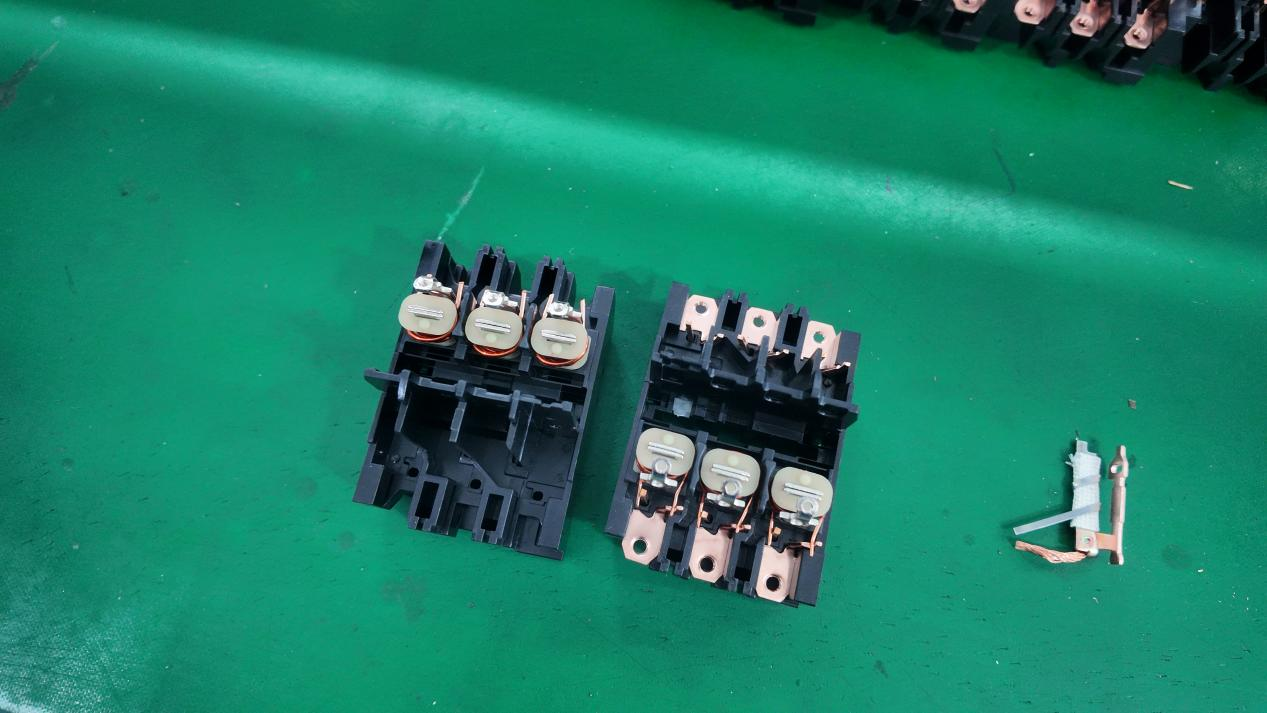

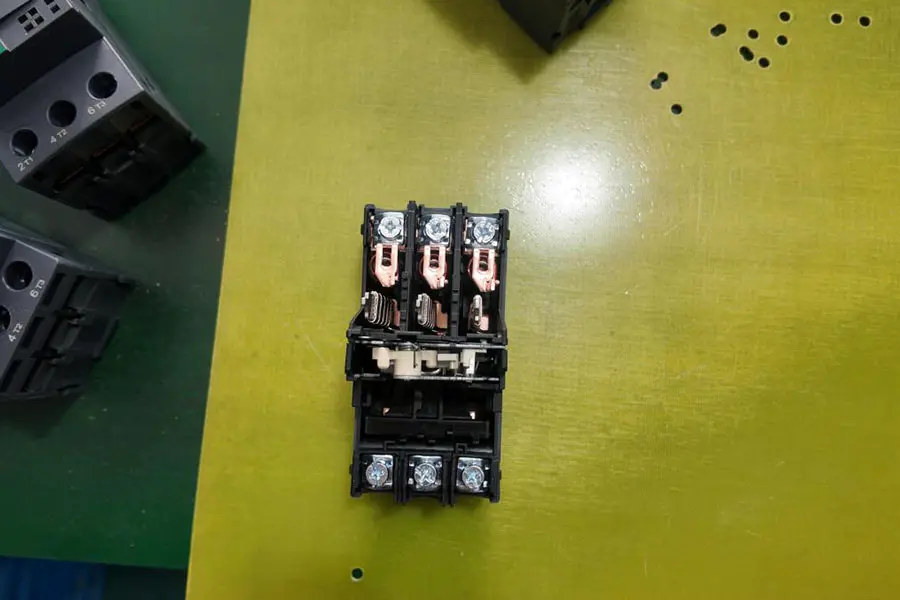

| 2. Vi har silverkontaktpunkter och kopparbitar gjorda av lila koppar, och var och en är felsökt för pålitlig kvalitet | |
 | |

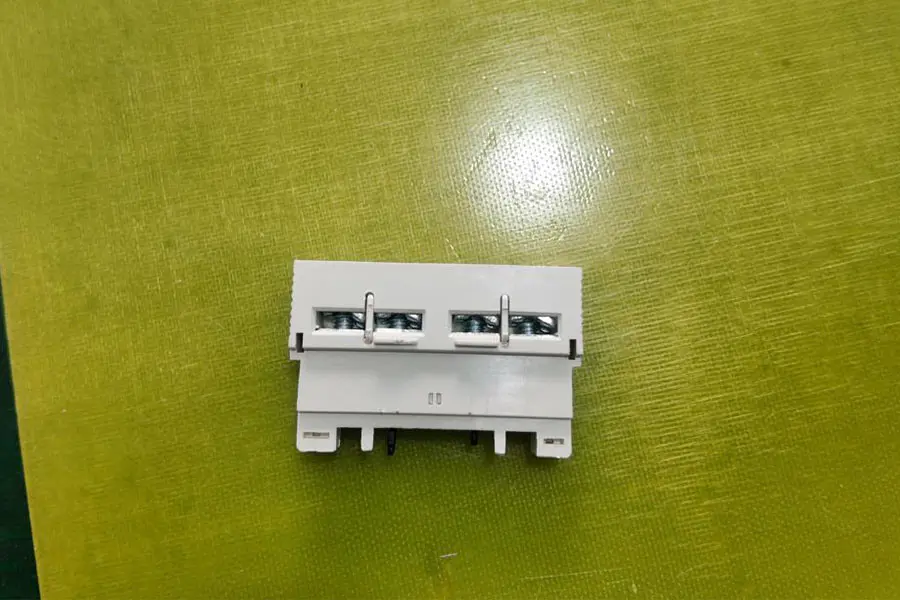

| 3. Vi har olika stilar av tillbehör för montering, inklusive hjälp- och underspänningskomponenter | |
| | |
-

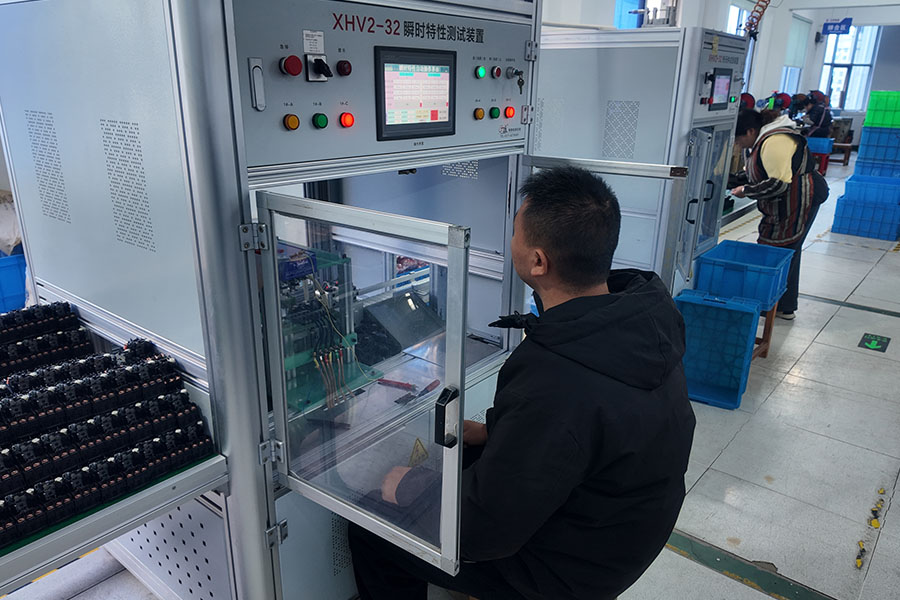

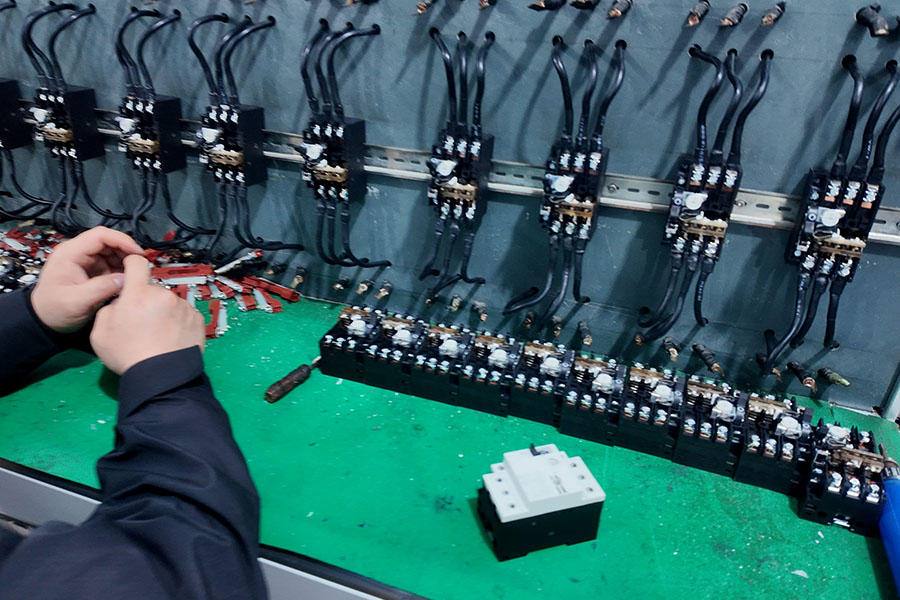

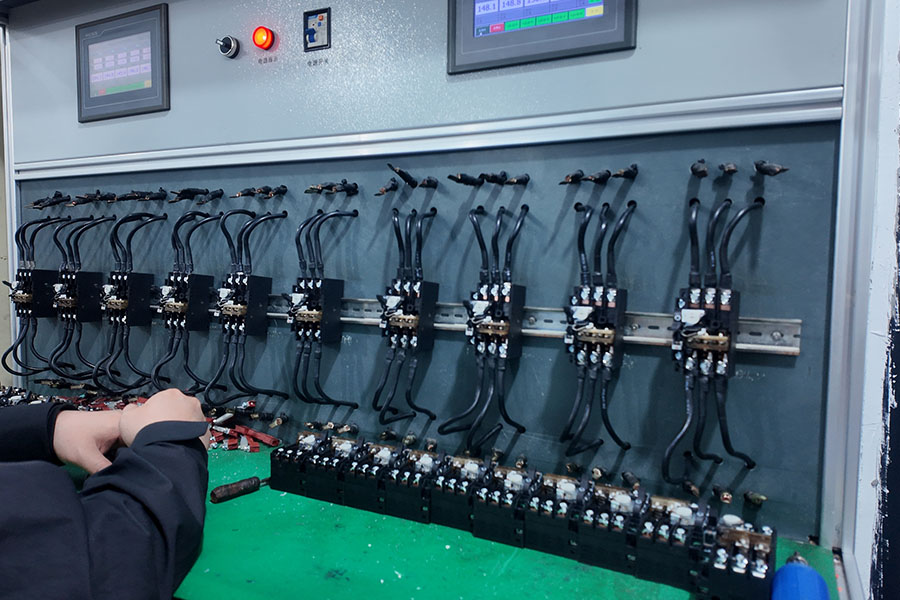

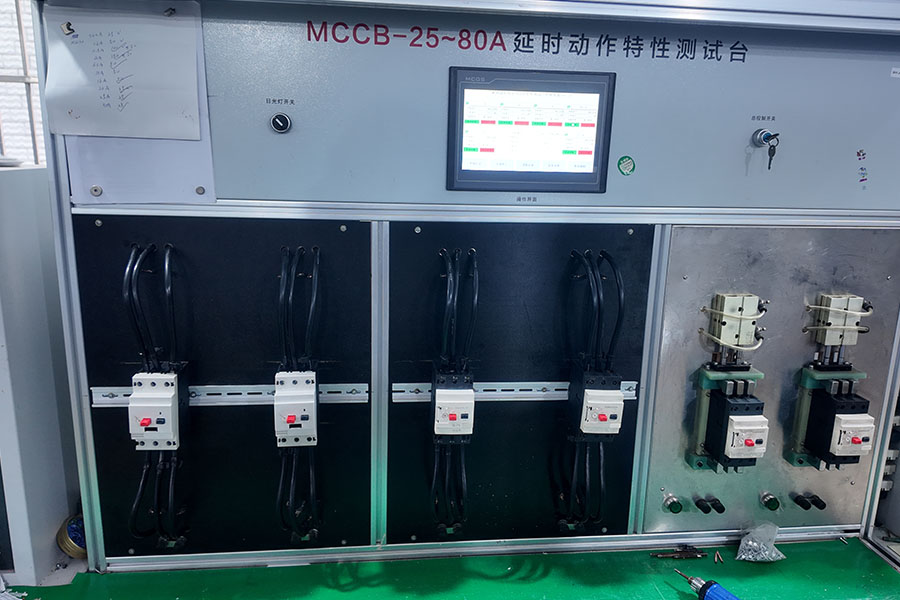

Transient test
-
Steady-state test
-
Steady-state test
-
Steady-state test
-

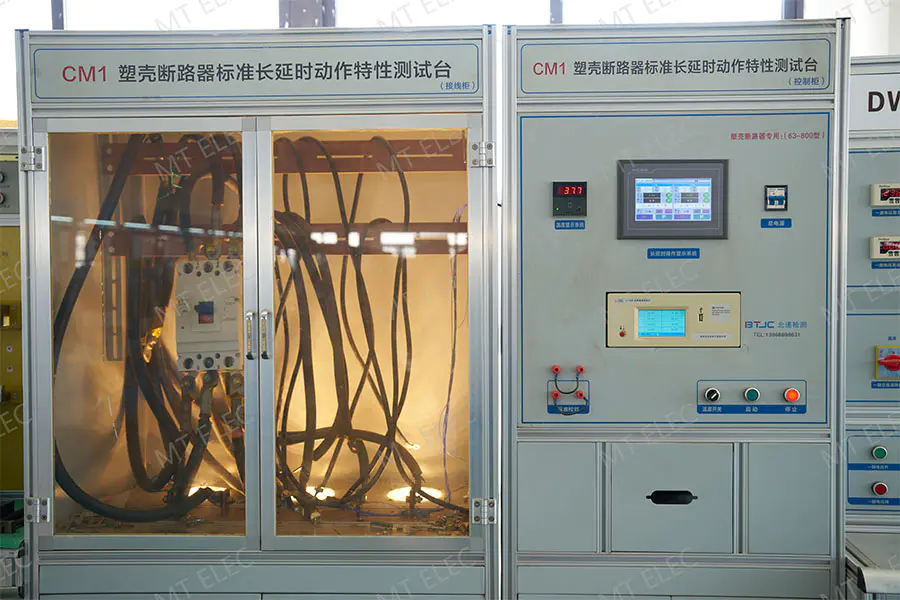

Temperature rise test

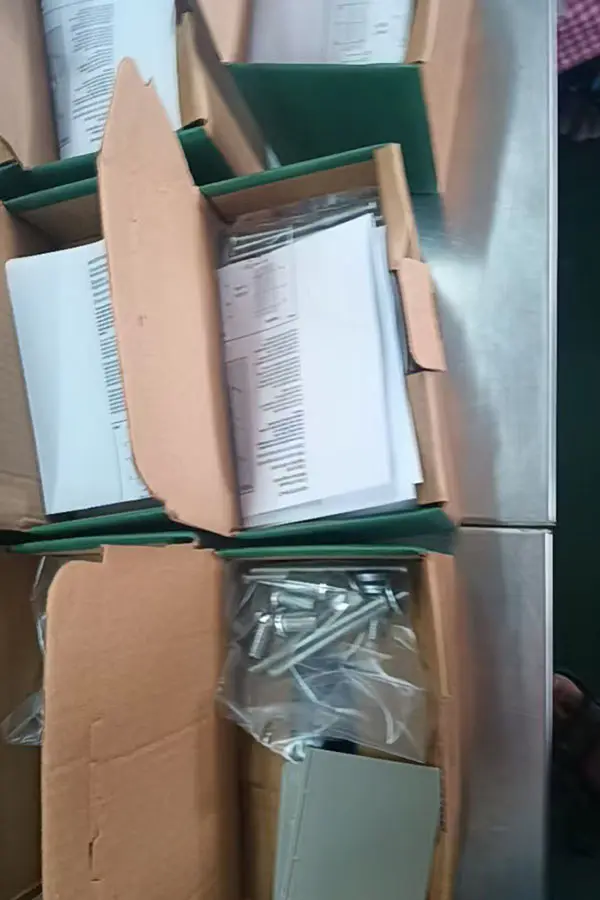

För att säkerställa transportsäkerheten exporteras våra elektriska produkter i förstärkta trälådor. Lådorna genomgår värmebehandling och bär ISPM-15-märket, vilket möjliggör snabb tullklarering. Den upphöjda baskonstruktionen underlättar användning av gaffeltruckar, medan inre stötdämpande fäste säkerställer att produkterna kommer intakta. Alla utvändiga lådor är tydligt märkta och uppfyller internationella logistikstandarder.
-
Power transmission successful
-

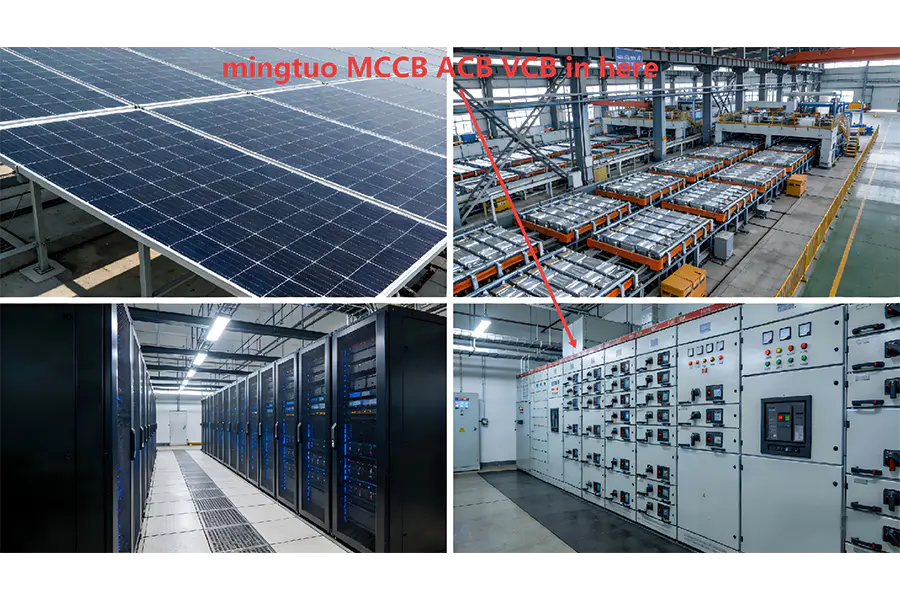

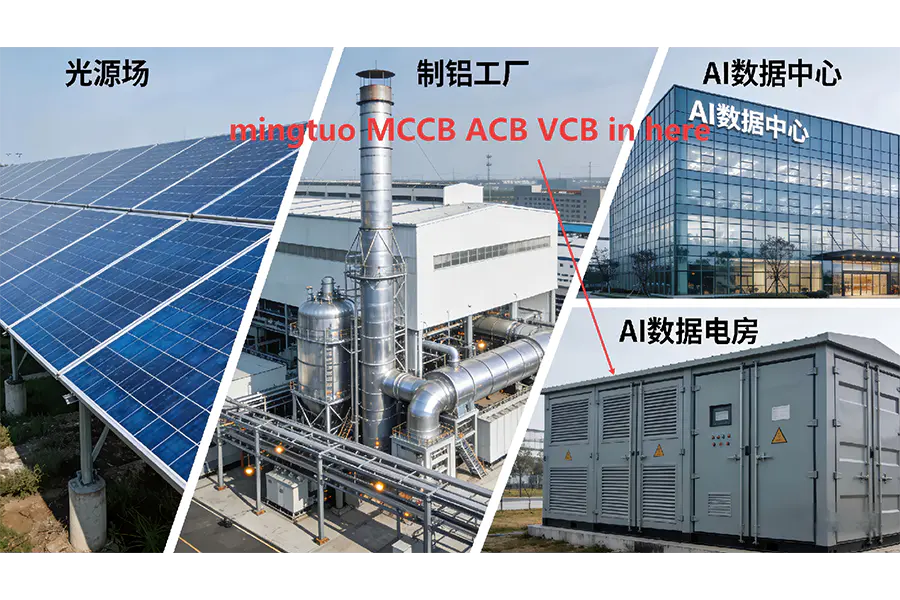

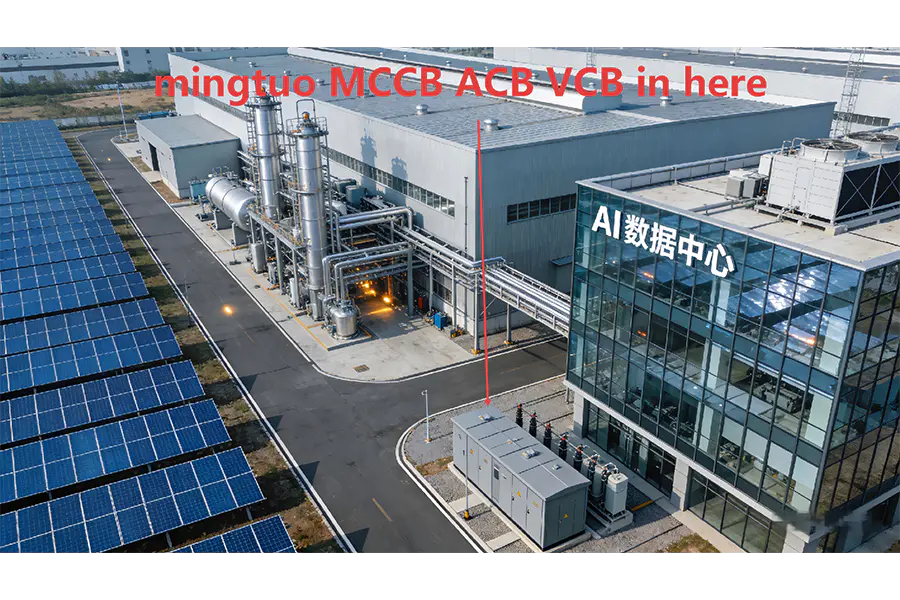

Photovoltaic Grid-Connected Cabinet Utilising ACB and MCCB
-
Box-typesubstation ACB VCB MCCB
-
Box-typesubstation ACB VCB MCCB
-
Box-typesubstation ACB VCB MCCB
-
Box-typesubstationUtilisingourVCB
-
HighandLowVoltageSwitchgearACBMCCBVCB
 | Produktmodell | Nuvarande räckvidd | Trefasmotor |
| GV2-ME01C | 0,1–0,16A | - | |
| GV2-ME02C | 0,16–0,25A | - | |
| GV2-ME03C | 0,25–0,4A | - | |
| GV2-ME04C | 0,4–0,63A | - | |
| GV2-ME05C | 0,63–1A | - | |
| GV2-ME06C | 1–1,6A | 0,37KW | |
| GV2-ME07C | 1,6–2,5A | 0,75KW | |
| GV2-ME08C | 2,5–4A | 1,5KW | |
| GV2-ME10C | 4–6,3A | 2,2KW | |
| GV2-ME14C | 6–10A | 4KW | |
| GV2-ME16C | 9–14A | 5,5KW | |
| GV2-ME20C | 13–18A | 7,5KW | |
| GV2-ME21C | 17–23A | 11KW | |
| GV2-ME22C | 20–25A | 11KW | |
| GV2-ME32C | 24–32A | 15KW |
| Modelll | Nuvarande räckvidd | Trip Aktuell | Stötta Bilagor |

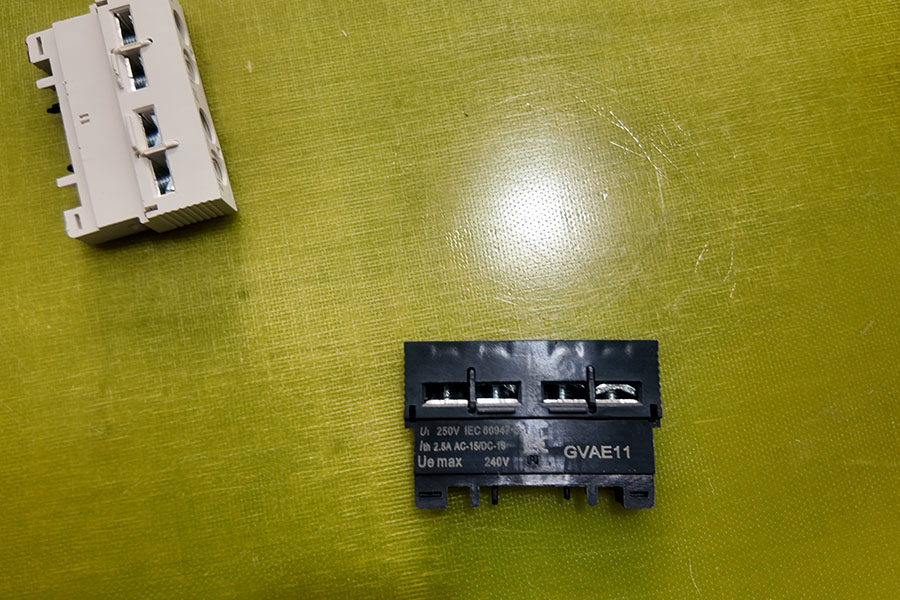

| GV2-ME01C | 0,1A~0,16A | 1,5A | Sidomonterad kontakt: GV-AE1 |
| GV2-ME02C | 0,16A~0,25A | 2,4A | |
| GV2-ME03C | 0,25A~0,4A | 5A | |
| GV2-ME04C | 0,4A~0,63A | 8A | |
| GV2-ME05C | 0,63A~1A | 13A | |
| GV2-ME06C | 1A~1,6A | 22,5A | |
| GV2-ME07C | 1,6A~2,5A | 33,5A | |
| GV2-ME08C | 2,5A~4A | 51A | |
| GV2-ME10C | 4A~6,3A | 78A | |
| GV2-ME14C | 6A~10A | 138A | |
| GV2-ME16C | 9A~14A | 170A | |
| GV2-ME20C | 13A~18A | 223A | |
| GV2-ME21C | 17A~23A | 327A | |
| GV2-ME22C | 20A~25A | 327A | |
| GV2-ME32C | 24A~32A | 416A |
GV2ME motorströmbrytare med termiskt magnetiskt skydd
| 50/60Hz, AC-3 klass Standard märkeffekt för trefasmotor | Hot release inställningsområde (A) |
Magnetisk utlösningsström ID ±20 % (A) | Strömmen med hölje (A) | Modelll | Vikt (kg) | |||
| 230V (kW) | 400V (kW) | 415V (kW) | 440V (kW) | |||||
| - | - | - | - | 0,1…0,16 | 1.5 | 0.16 | GV2ME01C | 0.26 |
| - | - | - | - | 0,16…0,25 | 2.4 | 0.25 | GV2ME02C | 0.26 |
| - | - | - | - | 0,25…0,40 | 5 | 0.4 | GV2ME03C | 0.26 |
| - | - | - | - | 0,40…0,63 | 8 | 0.63 | GV2ME04C | 0.26 |
| - | 0.37 | - | 0.37 | 0,63…1 | 13 | 1 | GV2ME05C | 0.26 |
| 0.37 | 0.37 | 0.75 | 0.55 | 1…1,6 | 22.5 | 1.6 | GV2ME06C | 0.26 |
| 0.75 | 0.75 | 0.75 | 1.1 | 1,6…2,5 | 33.5 | 2.5 | GV2ME07C | 0.26 |
| 1.1 | 1.5 | 1.5 | 1.5 | 2,5…4 | 51 | 4 | GV2ME08C | 0.26 |

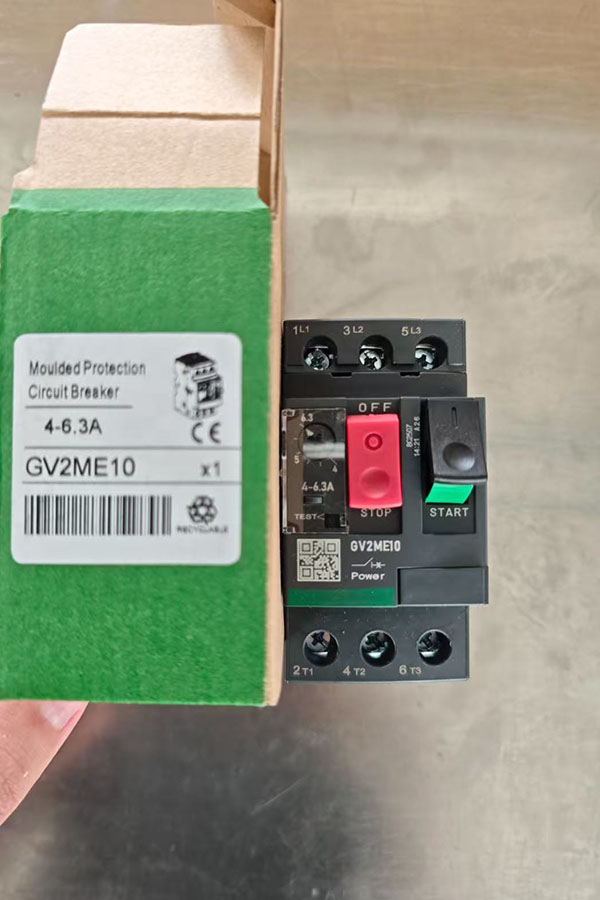

| 2.2 | 2.2 | 2 | 3 | 4…6.3 | 78 | 6.3 | GV2ME10C | 0.26 |
| 2.2 | 4 | 4 | 4 | 6…10 | 138 | 9 | GV2ME14C | 0.26 |

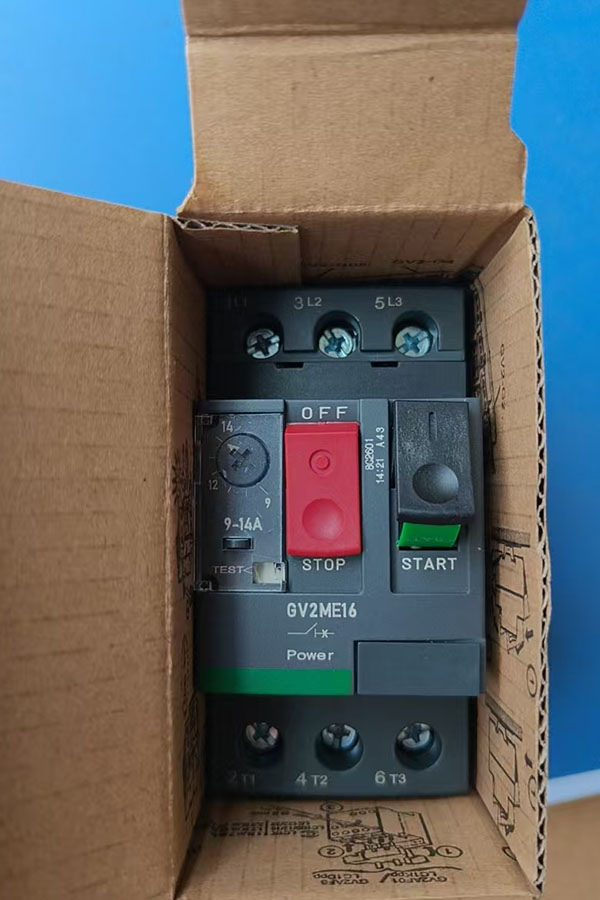

| 3 | 5.5 | 5.5 | 7.5 | 9…14 | 170 | 13 | GV2ME16C | 0.26 |
| 4 | 7.5 | 9 | 9 | 13...18 | 223 | 17 | GV2ME20C | 0.26 |
| 5.5 | 11 | 11 | 11 | 17…23 | 327 | 21 | GV2ME21C | 0.26 |
| 5.5 | 11 | 11 | 11 | 20…25 | 327 | 23 | GV2ME22C | 0.26 |
| 7.5 | 15 | 15 | 15 | 24…32 | 416 | 24 | GV2ME32C | 0.26 |
