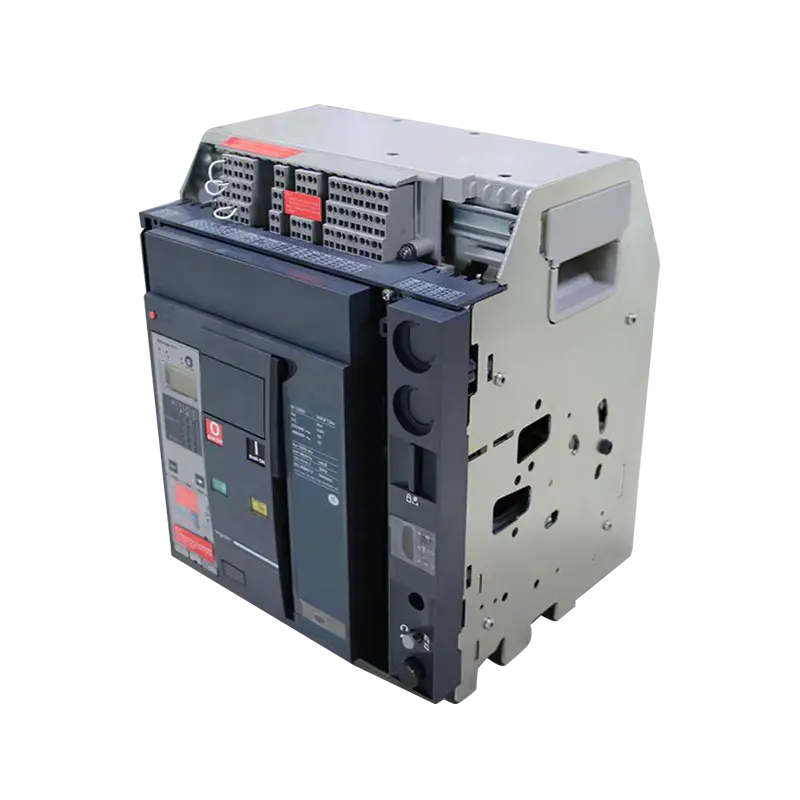

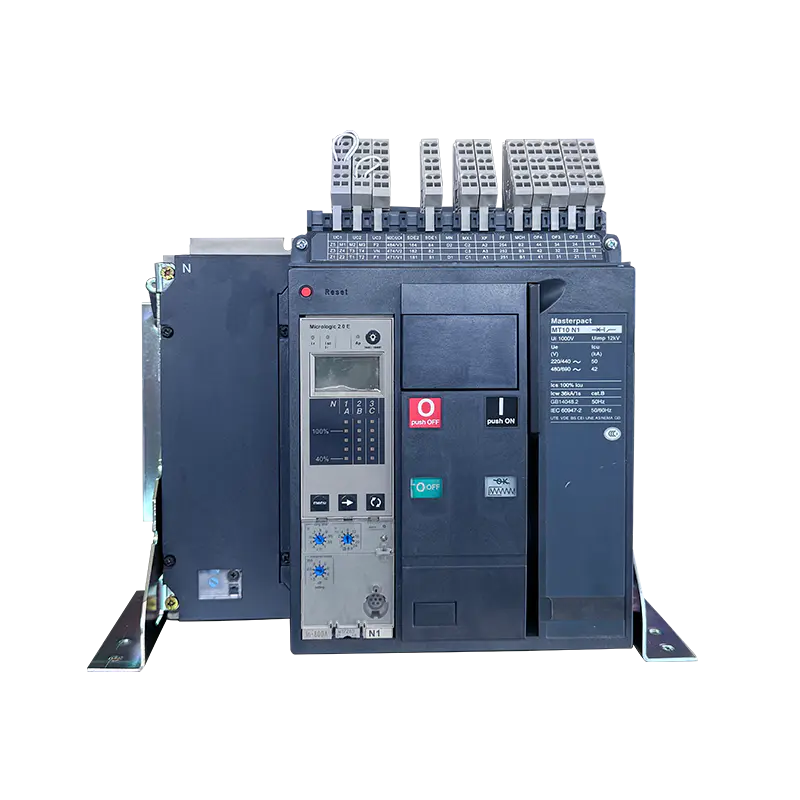

Högpresterande luftkretsbrytare 1600A–6300A, fast och utdragstyp

En luftströmbrytare (ACB) fungerar genom att automatiskt avbryta strömflödet vid upptäckt av överbelastning eller kortslutning. Under normala förhållanden förblir dess huvudkontakter stängda för att tillåta obehindrat strömflöde. När ihållande överström uppstår, deformeras det termiska elementet på grund av värmeackumulering, vilket utlöser utlösningsmekanismen. Vid plötsliga kortslutningshändelser alstrar solenoidspolen en momentan magnetisk kraft för att aktivera utlösningsmekanismen. Denna åtgärd separerar snabbt huvudkontakterna och genererar en stark elektrisk ljusbåge som omedelbart riktas till ljusbågssläckningskammaren. Där delas, kyls och släcks ljusbågen, vilket på ett säkert sätt kopplar bort kretsen och förhindrar systemskador.

Dubbel strömförsörjning realiserar mekanisk och elektrisk förregling, växlar mellan två strömförsörjningslinjer. När nätström är tillgänglig är strömbrytaren för nätström stängd, men strömgenereringen kan inte stängas. När nätströmmen är avstängd genererar generatorn ström och strömbrytaren för kraftgenereringsledningen är stängd, men nätströmmen kan inte stängas. Endast en av de två strömkällorna kan stängas.
